단계 및 프로그램 설정

스크립트의 예

동기화된 단위 간에 편차 없이 원활한 시퀀스 실행!

이 기능을 사용하면 사용자는 시퀀스를 실행할 때 여러 PBZ 장치의 출력을 동기화하여 긴 시퀀스 중에도 편차가 발생하지 않도록 할 수 있습니다. *최대 1μs의 시작 지연은 제외

다중채널 전압 변동 테스트 예제

자동차의 전원은 배터리에서 공급되지만 전원은 여러 내부 전자 부품(+B→ACC→IG)이 특정 순서로 켜지고 꺼짐으로써 활성화됩니다. 엔진 시동 및 전기 회로 채터링을 포함하여 자동차 내부에서 불안정성을 일으킬 수 있는 전자 부품이 매우 많습니다. 따라서 전원 중단 및 변동과 같은 이러한 불안정성으로 인해 발생하는 문제는 자동차 전자 부품의 모든 채널에서 엄격한 전압 변동 테스트를 수행하여 계획하고 피할 수 있습니다.

자동차 네비게이션 시스템

• CH1: +B LINE
  배터리에서 지속적으로 공급되는 전력은 시계, 메모리 장치 등의 구성품에 분배됩니다.
• CH2: ACC LINE
  자동차 내비게이션 시스템의 전원 공급은 점화 스위치의 ACC 접점을 통해 켜집니다. 스위치가 활성화되면 실시간 내비게이션, 라디오 등이 가능해집니다.
• CH3: ILL LINE
  +B, IG, ACC를 직접 끌어올리는 백업 전원 공급 라인(ILL).

PK01-PBZ

데스크탑용
구성품: 브라켓, 절연시트, OUTPUT단자 연결바, 병렬출력단자 커버, 브라켓 나사(M4-8L), 스페이서, 부하선 나사(M5-10L), 병렬동작 신호케이블

PK02-PBZ (EIA 인치 사이즈용)

랙 장착형 시스템
구성품: 절연 시트, OUTPUT 단자 연결 막대, 부하 전선 나사(M5-10L), 병렬 동작 신호 케이블

PK03-PBZ (JIS 미터법 사이즈용)

랙 장착형 시스템
구성품: 절연 시트, OUTPUT 단자 연결 막대, 부하 전선 나사(M5-10L), 병렬 동작 신호 케이블

2사분면에서 전체 작동

단극 기능은 PBZ에서만 볼 수 있습니다. "단극 모드"를 사용하면 PBZ가 전류를 단일 방향으로 흐르게 하면서 양방향(소스 및 싱크)으로 전류를 적용할 수 있습니다. 아래 다이어그램에서 볼 수 있듯이 이 기능을 사용하면 사용자가 1사분면과 2사분면에서 전체 작업을 수행할 수 있습니다. 단극 모드를 사용하면 사용자가 양극 모드일 때 2사분면과 4사분면에 존재하는 전력 제한(PBZ20-20: 100W, PBZ40-10: 180W)을 우회할 수 있습니다.

고속 응답 : 100kHz *1 /150kHz *2 (CV 모드)

100kHz/150kHz 주파수 사양(CV). 3.5μs의 초고속 상승/하강 시간과 결합된 뛰어난 파형 품질로 PBZ는 최고 품질의 다양한 파형을 재현할 수 있습니다.

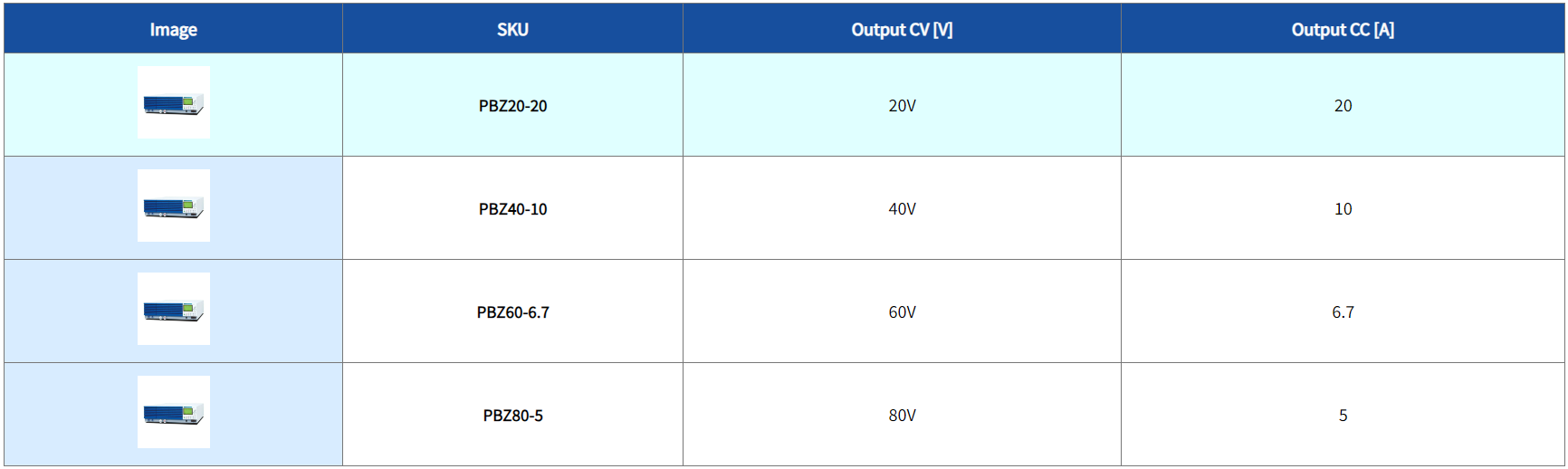

*1 표준 모델(PBZ20-20, 40-10, 60-6.7, 80-5)의 경우 100kHz
*2 "A" 모델(PBZ20-20A)의 경우 150kHz

낮은 리플 노이즈: 우수한 파형 품질

PBZ의 뛰어난 파형 품질은 시뮬레이션과 펄스 구동 장치에 미치는 노이즈 효과를 최소화합니다.

* PBZ40-10: 리플 4 mVrms, 노이즈 20 mVp-p
PBZ60-6.7: 리플 4 mVrms, 노이즈 30 mVp-p
PBZ80-5: 리플 4 mVrms, 노이즈 30 mVp-p
