100kW 연료전지시스템 성능평가 시험설비 [ 제작 및 구축 ]

100kW 연료전지시스템 성능평가 시험설비 구축- BMS 검사기- 배터리 Cell 검사기 (128ch 확장가능)- 배터리 PACK 검사기- 배터리 PACK 전압 모의장비- 전압 ref 측정 장비- BMS TP 전압 측정장비- BMS Function 기능 검사- 배터리 시뮬레이터- 200kW 충.방전 사이클러 (배터리 EOL 시험)- 용접 시스템- 배터리 모듈 & PACK 조립 시스템- PC 통합 제어 시스템•개요 :    - 최근 ECV 차량, 전기구동 특장차의 개발이 가속화됨에 따라 배터리팩의 연구개발이 요구되며, 연구개발 목적에 따른 배터리팩 제작과 이에 대한         신뢰성 확보가 필요함     -  소량 다품종 제작 및 검증이 가능한 장비가 요구되어 『전기차 배터리팩 시생산/공정시스템』을 구축하고자 함•장비 개요 :     - 본 장비는 ECV 차량(전기 버스, 덤프트럭 등)에 적용되는 소량 다품종 배터리팩의 개발에 대응하기 위한 모듈 단위 검증, 배터리 팩 조립, 배터리팩 평가를          위한 충/방전 부하기로 이루어진 시스템임     - BMS 보드 단계부터 모듈 검증이 순차적으로 진행될 수 있도록 구성되며, 레이저용접 시스템을 적용하여 접합부 저항률 저감을 확보함•납품처 : 자동차융합기술원

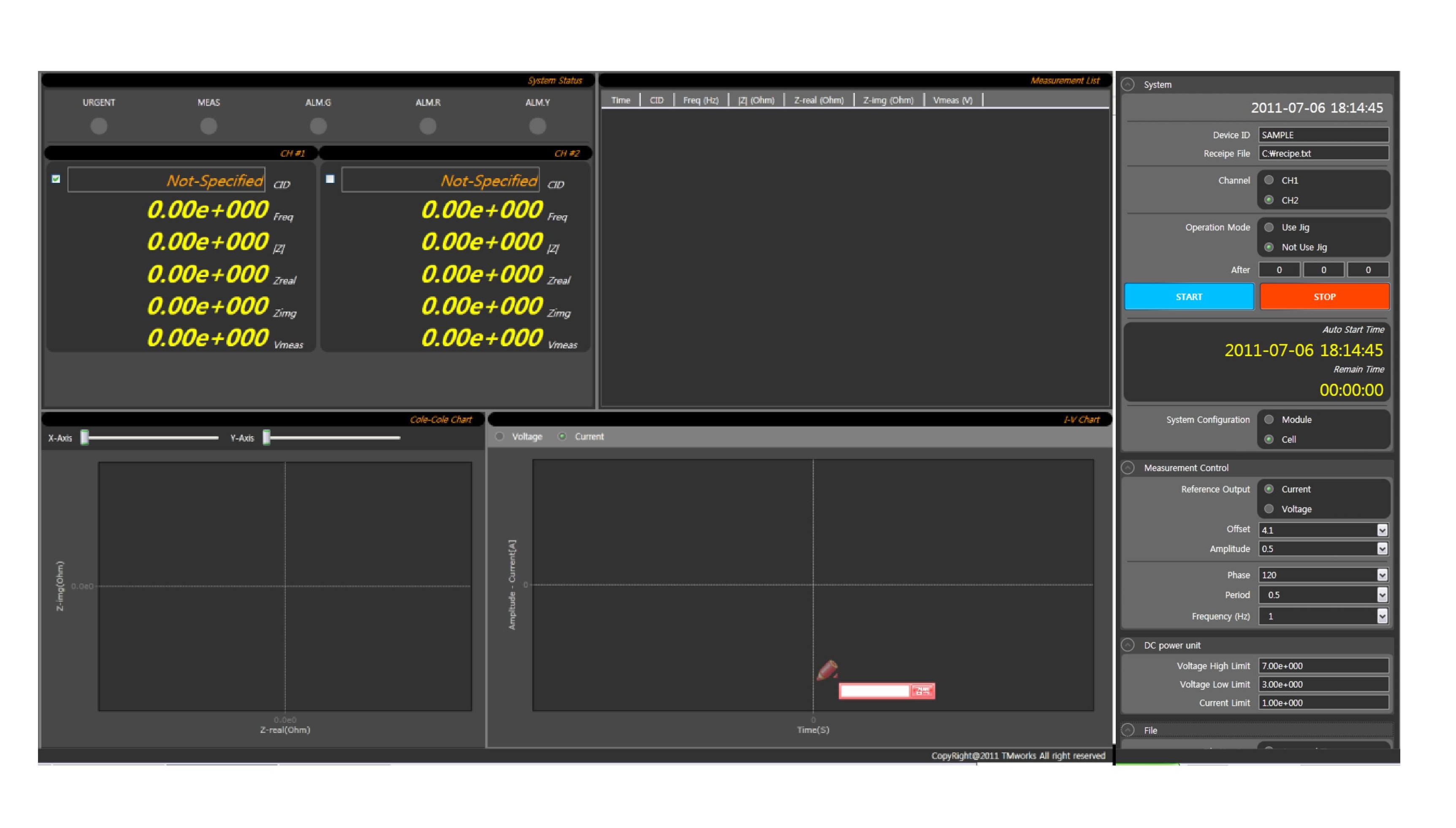

2차전지 임피던스 측정 자동화 시스템 [ 제작 및 구축 ]

2차전지 임피던스 측정 자동화  시험 시스템 구축•개요      공압용 지그와 QR코드 리더기를 활용한 2차 전지의 임피던스 측정을 자동화하기 위한 시스템•주요 기능2채널 임피더스 측정 기능 제공.자동, 수동 및 스탑워치 측정 기능 제공.리얼타임 Cole-Cole, Bode 플롯 기능멀티 주파수 스텝 및 측정 가능.공압용 지그와 QR 코드리더기를 활용하여 측정 자동화 구현.사용자 정의 가능한 테스트 시퀀스 패턴 편집, 저장, 로드 기능직관적이고 친화적인 사용자 인터페이스•납품처SB리모티브

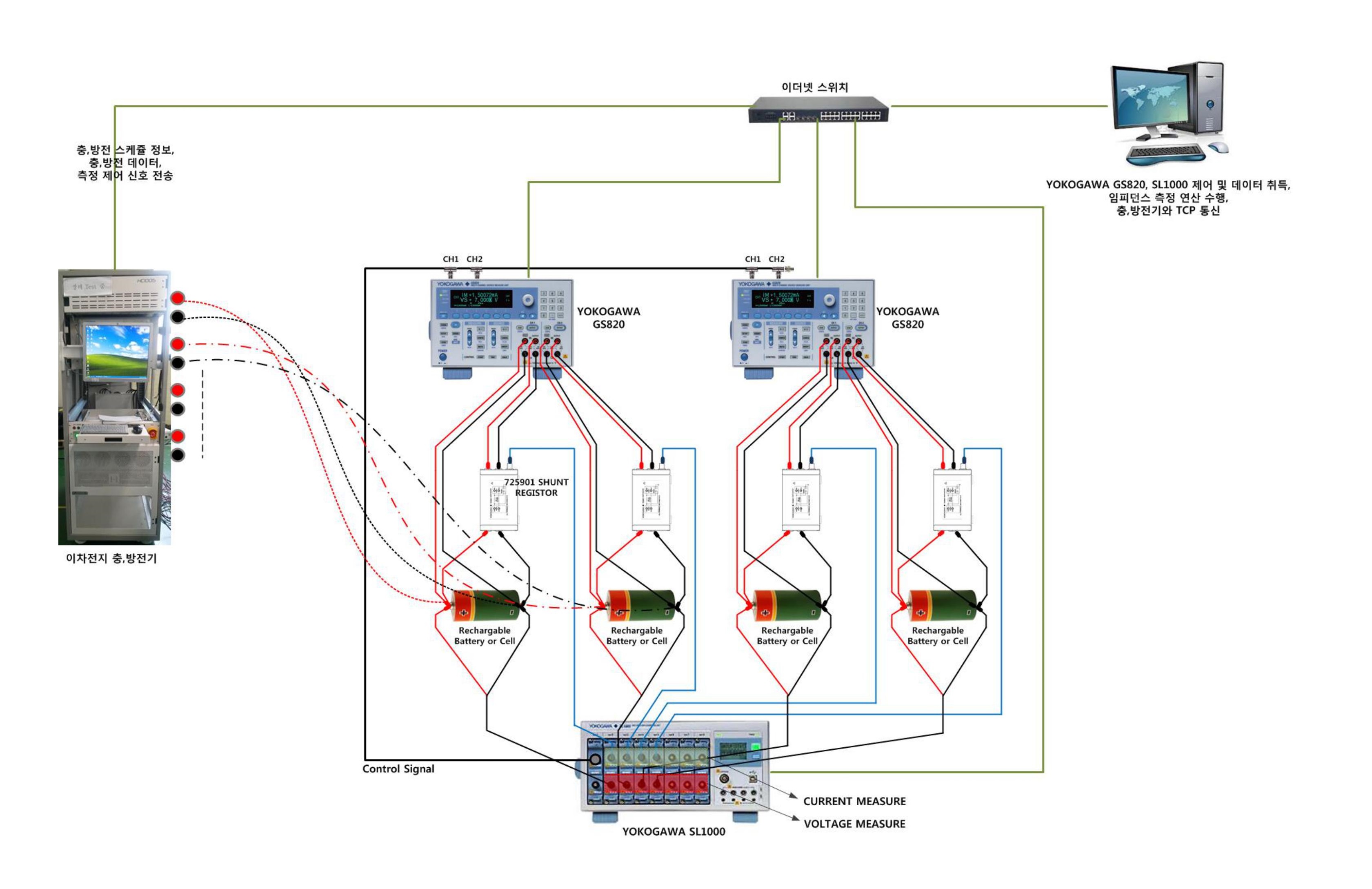

2차전지 멀티채널 충방전 및 임피던스 측정시스템 [ 제작 및 구축 ]

2차전지 멀티채널 충방전 및 임피던스 측정시스템 구축•개요2차 전지의 멀티 Cell 충, 방전 시험의 스케쥴링 및 충, 방전 과정에서 배터리의 임피던스 특성을 분석하기 위한 시스템•주요 기능멀터 채널 최대 125CH, 동상 전압 400V : 개별 셀, 모듈전지, 스택에 대응.모듈 형식으로 우수한 확장성과 유지보수성 : 1MSps모듈, 10MSps모듈.스윕 측정과 멀티 톤 계측 가능(최대폭 5형)방전하면서 임피던스 측정 가능: 방전시의 전위 기울기의 영향을 보정하고 정확한 측정.부하 변동으로부터의 응답성 계측 : 응답특성으로부터 등가회로 모델화 소프트웨어 지원멀티 프로젝트 및 스케쥴링 구성 지원리얼타임 Cole-Cole, Bode 플롯 기능.•납품처삼성 SDI

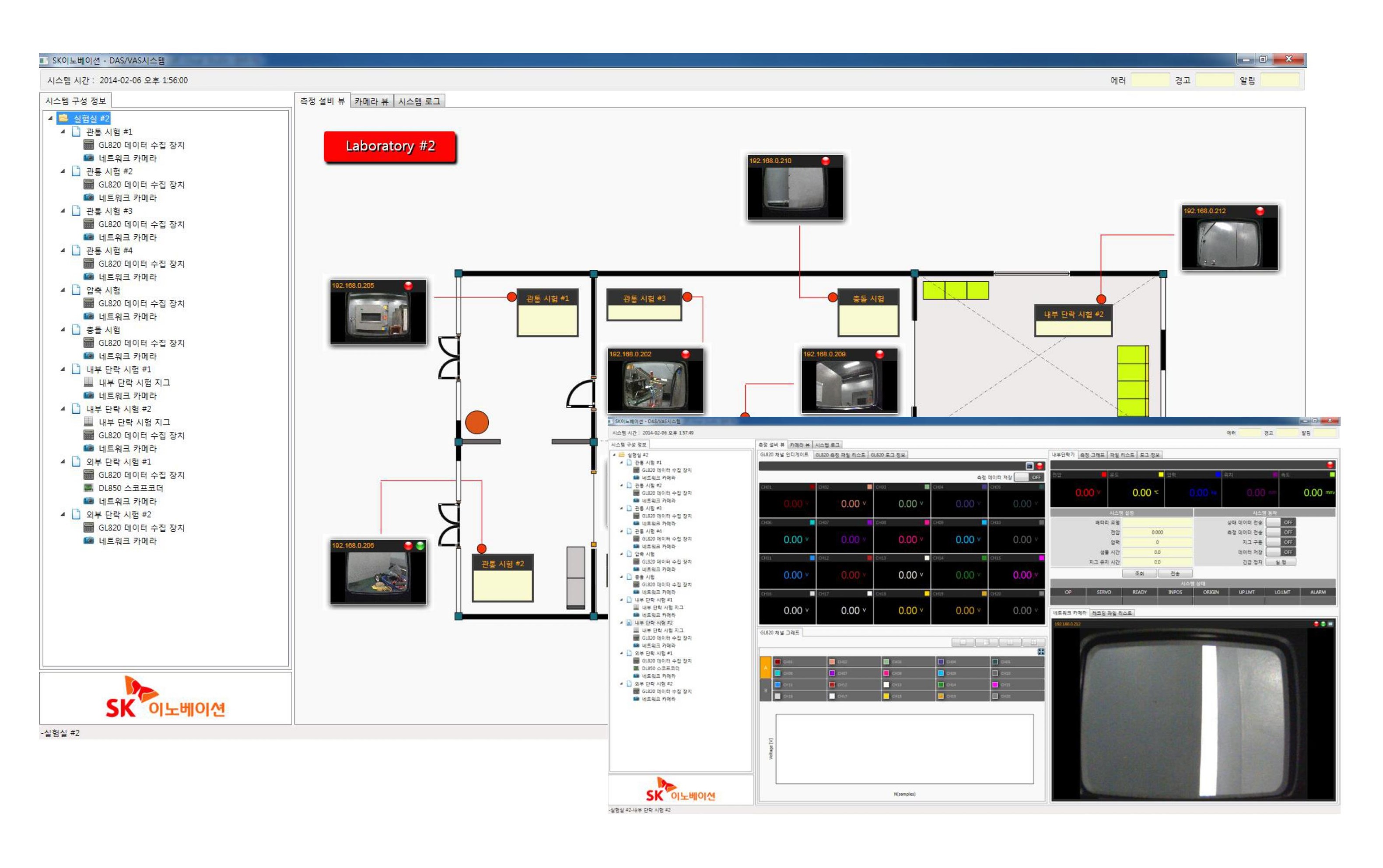

2차전지 환경시험 데이터 모니터링 시스템 [ 제작 및 구축 ]

2차전지 환경시험 데이터 모니터링 시스템 구축•개요2차 전지에 다양한 환경 조건을 인가한 상태에서 각종 전기적, 물리적 신호의 측정 및 배터리 셀 형상 변화를 관측, 저장.•주요 기능다양한 환경 시험 지원 : 열 노출, 과 충전, 관통, 충돌, 압축, 내부/외부 단락, 충/방전 등.실시간 측정 데이터 저장 및 배터리 형상 변화 모니터링 및 저장.측정 신호 : 전압, 전류, 온도, 하중, 거리, 대 전류 및 영상네트워크를 통한 시스템의 통합 제어, 관리 기능.데이터 베이스를 이용한 측정 데이터의 통합 저장 및 조회 가능.NVR를 활용하여 고화질 영상의 저장 및 조회 가능.유연한 측정 장치 및 채널 확장 가능.•납품처SK이노베이션

2차전지 데이터 모니터링 시스템 [ 제작 및 구축 ]

2차전지 데이터 모니터링 시스템 구축•설비개요2차 전지의 충, 방전 시험 시 배터리의 전압, 전류 및 온도 데이터를 계측 장치와 BMS로 부터 실시간 수집, 비교 분석하기 위한 시스템•주요 기능배터리 셀 측정 데이터 실시간 수집, DAQ 제어 및 보호 기능.최대 360 채널 동시 모니터링 가능.측정 데이터 실시간 출력 및 저장.측정 채널 Grouping 기능.DAQ 설정 별 프로파일 기능.BMS와 CAN 통신을 이용한 충, 방전 시스템 실시간 정보 전송 및 수신.•납품처SK이노베이션

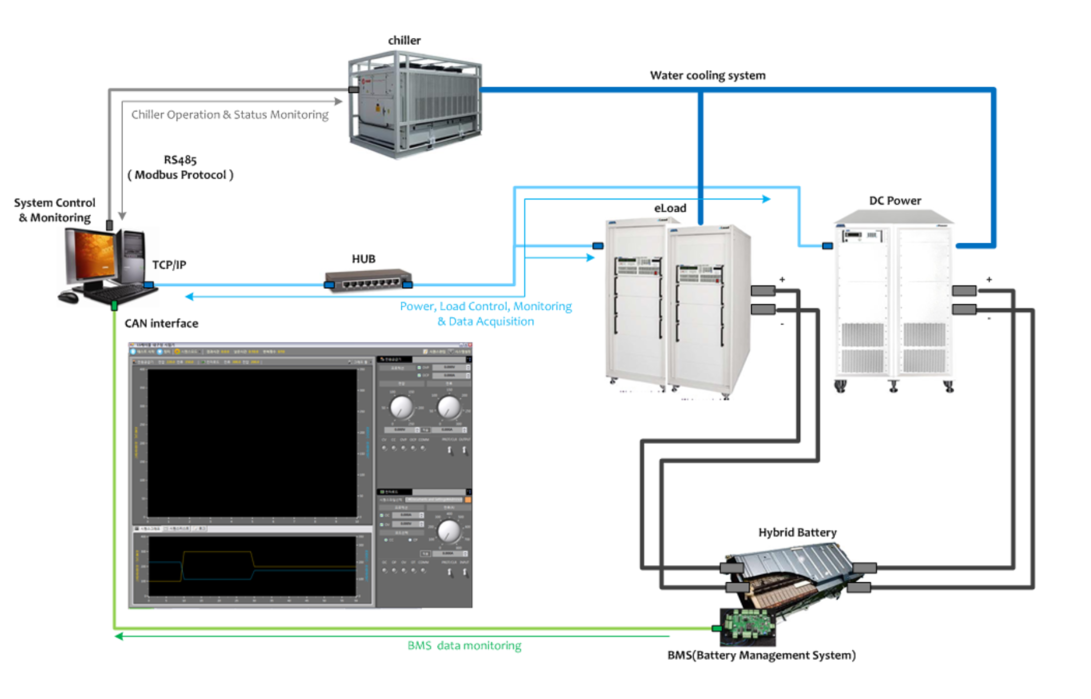

ESS PCS 계통모의, 배터리 모의, PV모의 시뮬레이터 [ 제작 및 구축 ]

ESS PCS 계통모의, 배터리 모의, PV모의 시뮬레이터 구축•설비개요배터리 PACK/MODULE 충, 방전 시험을 진행하면서 배터리의 전압, 전류 및 온도 데이터를 계측 장치와 BMS로 부터 실시간모니터링•주요 기능-양방향 전원공급장치 또는 Power Supply / Electronic Load를 이용한 PACK/MODULE 충방전.-충방전 시 BCU 및 BIC, BMS 회로등의 LCR 동시 측정.-전력 분석기를 이용하여 충방전 시 전압/전류 등과 충방전 데이터의 동기화-BMS와 인터페이스 충방전 종료 조건 등의 설정•납품처- 한국화학융합시험연구원, 한국자동차연구원 전자파 센터 , 포스코 에너지)

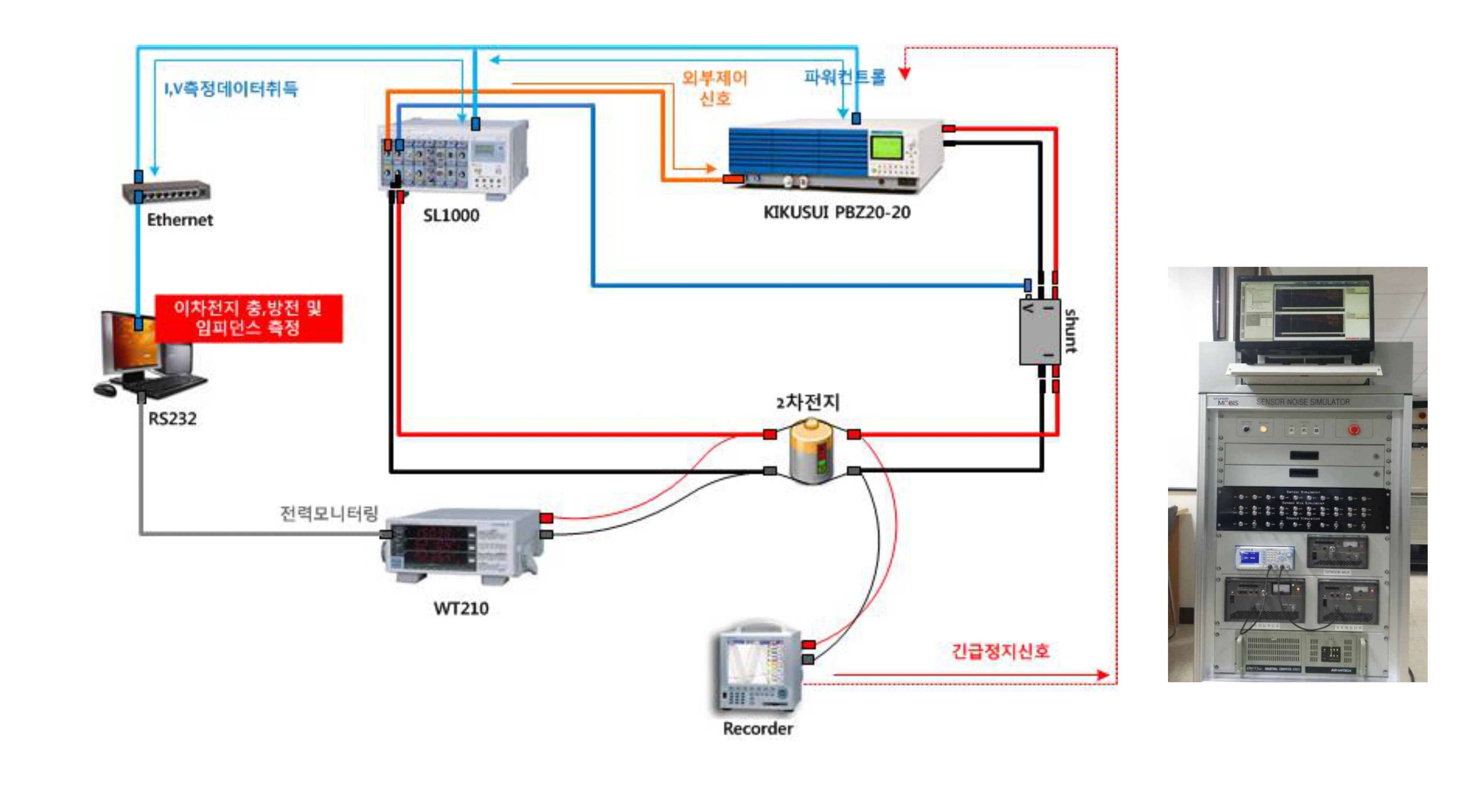

2차 전지 단일 Cell 충방전 및 임피던스 측정 시스템 [ 제작 및 구축 ]

2차 전지 단일 Cell 충방전 및 임피던스 측정 시스템 구축•개요      단일 채널 2차 전지의 충, 방전 시험의 스케쥴링 및 충, 방전 과정에서 배터리의 임피던스 특성을 분석하기 위한 시스템•주요 기능모듈 형식으로 우수한 확장성과 유지보수성 : 1MSps모듈, 10MSps모듈.스윕 측정과 멀티 톤 계측 가능(최대폭 5형)방전하면서 임피던스 측정 가능: 방전시의 전위 기울기의 영향을 보정하고 정확한 측정.부하 변동으로부터의 응답성 계측 : 응답특성으로부터 등가회로 모델화 소프트웨어 지원멀티 프로젝트 및 스케쥴링 구성 지원정밀한 CC, CV 충전 및 방전 기술.리얼타임 Cole-Cole, Bode 플롯 기능.•납품처현대모비스, LG이노텍
