1U 하프랙 미니사이즈

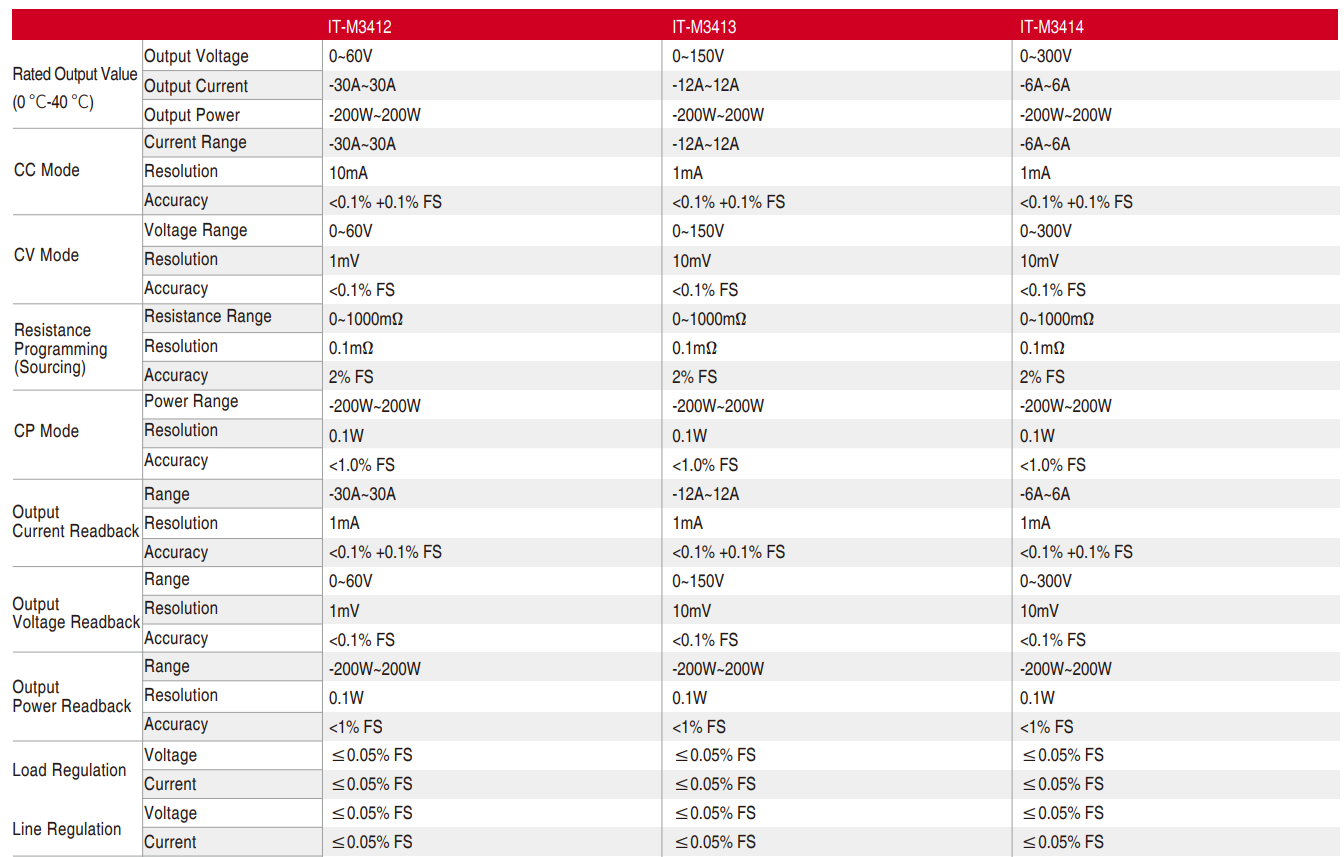

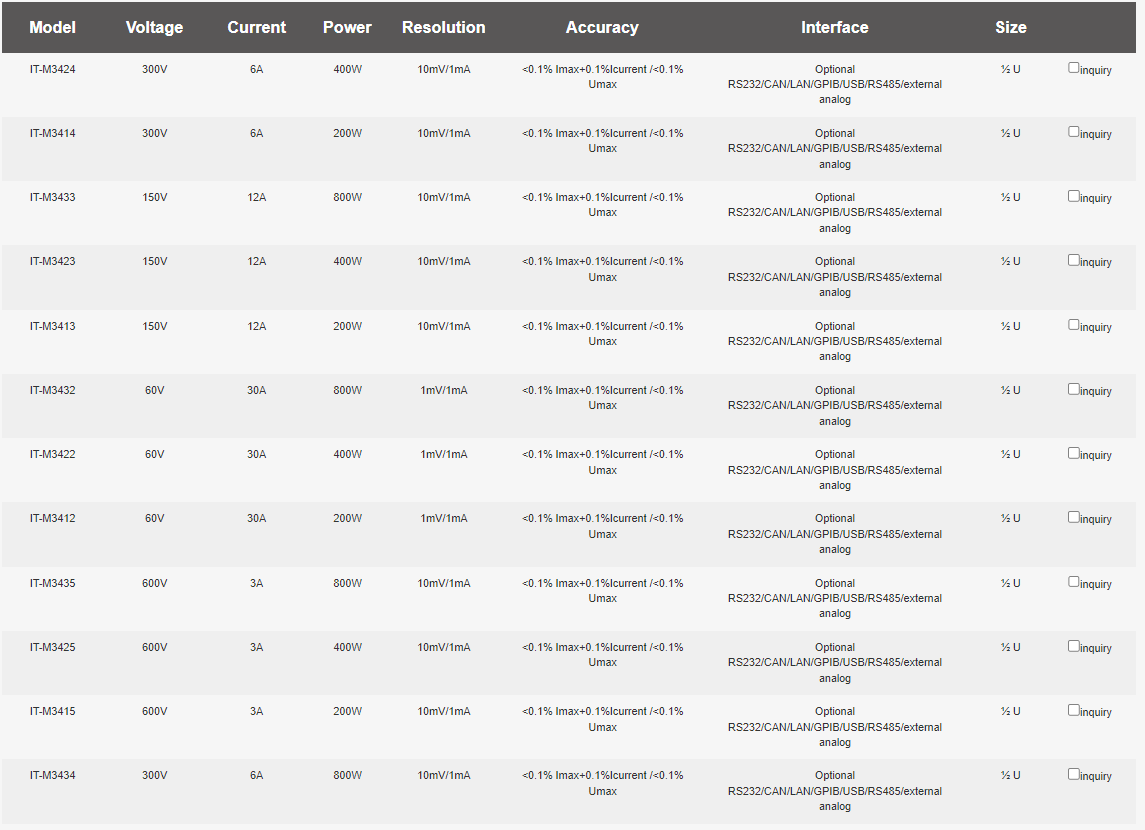

IT-M3400은 1U 하프랙 미니 사이즈로 최대 800W의 출력을 지원하며, 높은 전력 밀도뿐만 아니라 고해상도, 고정밀도, 높은 안정성을 갖추고 있습니다. 출력 전압은 600V에 도달할 수 있고 출력 전류는 30A에 도달할 수 있습니다. 전체 시리즈에는 12가지 모델이 있으며, 광범위한 출력 설계가 가능하며, 하나의 유닛으로 광범위한 애플리케이션을 커버할 수 있습니다.

소싱 및 싱킹 원활한 스위치 힌지

기존의 전원 공급 및 부하와 달리, 양과 음의 전류가 전환될 때 짧은 점프와 불일관성이 발생합니다. IT-M3400은 소스와 싱크 기능을 하나로 통합하여 소싱과 싱킹의 원활한 전환 간에 고속 전환을 달성할 수 있습니다. 이런 방식으로 소스와 싱크 간의 빠르고 원활한 전환은 전압 또는 전류 오버슈트를 효과적으로 방지하며, 이는 배터리, 배터리 패키징, 배터리 보호 보드 및 기타 에너지 저장 장비 테스트에 널리 사용됩니다.

CC & CV 우선 순위 기능

IT-M3400은 CC/CV 우선 순위 기능을 계속 지원하여 고객이 장기 테스트에서 다양한 심각한 문제를 해결하도록 돕습니다. 고속 전압이 필요한 테스트의 경우 사용자는 CV 우선 모드를 선택하여 더 빠른 전압 상승 속도를 얻거나 CC 우선 모드를 선택하여 오버슈트 없이 출력 전류를 사용하여 일정한 전류 작동 특성으로 DUT를 테스트할 수 있습니다. 이 기능은 레이저, 집적 회로, 충전 및 방전, 자동차 전자 장치와 같은 전원 공급 장치 과도 시뮬레이션 및 특성화 테스트 애플리케이션에서 널리 사용됩니다.

높은 에너지 재생 효율

IT-M3400은 에너지 재생 기능을 지원하며 효율은 최대 90%로 전기와 냉각 시스템 비용을 절감하고 저소음 테스트 환경을 조성합니다.

모듈 아키텍처, 모든 조합

IT-M3400의 모듈형 플러그인 아키텍처는 추가 액세서리 없이도 빌딩 블록처럼 악기를 쉽게 쌓을 수 있습니다. 그 외에도 사용자는 IT-E154 랙 설치 키트를 선택하여 표준 19인치 캐비닛에 하나 이상의 악기를 쉽게 설치할 수 있습니다.

다중 채널 독립 제어, 최대 256 채널

IT-M3400은 유연한 멀티채널 기능을 제공하며, 사용자는 멀티채널 소스-싱크 시스템을 구축할 수 있으며, 각 유닛은 전면 패널에 채널 번호를 표시합니다. PC는 GUI 소프트웨어로 모든 유닛을 독립적으로 제어하고 프로그래밍하기 위해 하나의 유닛에만 연결하면 됩니다. IT-M3400은 최대 16*16 채널을 지원하며, 각 37U 랙은 64개 유닛을 통합할 수 있습니다. 이는 64개 채널입니다. 고전력 테스트 요구 사항에 대한 병렬 연결을 지원하여 사용자에게 높은 유연성과 기능성을 제공합니다.

병렬 함수

IT-M3400은 동일한 모델의 여러 장치를 병렬로 연결하여 고전류, 고전력 시스템을 구축할 수 있습니다. 사용자는 마스터-슬레이브 모드로 최대 16개의 장치를 병렬로 연결하여 다양한 테스트 요청을 충족할 수 있습니다.

배터리 에뮬레이션 기능

IT-M3400은 직렬 및 병렬로 최대 99개의 배터리를 시뮬레이션할 수 있습니다. 사용자는 배터리 전압, 용량, 내부 저항 및 SOC를 설정하여 배터리 매트릭스를 빠르게 정의할 수 있습니다. 사용자는 ITECH 옵션 전문 BSS2000 배터리 시뮬레이션 소프트웨어를 선택하여 배터리를 설정하고, 일반적인 배터리 매개변수를 설정하여 배터리 특성 곡선을 빠르게 확립하고, 배터리의 초기 용량을 설정하여 배터리의 다양한 상태에서 제품의 특성을 검증할 수 있습니다. 동시에 BSS2000은 사용자가 matlab 배터리 매트릭스를 가져오거나 csv 파일을 통해 실제 배터리 충전 및 방전 곡선을 가져와 실제 배터리의 충전 및 방전 특성을 시뮬레이션할 수 있도록 지원합니다.
