EDU33210 시리즈 함수/임의 파형 발생기
키사이트 EDU33210 시리즈 함수/임의 파형 발생기는 변조, 스윕, 버스트 등 사용자가 기대하는 표준 신호와 기능을 제공합니다. 또한 아무리 복잡하더라도 작업을 신속하게 완료하는 데 필요한 기능과 유연성을 제공하는 기능도 제공합니다. 직관적이고 정보가 풍부한 전면 패널 인터페이스를 통해 주의가 다른 곳에 집중되어 있을 때 중단했던 부분을 쉽게 기억할 수 있습니다. 그리고 그것은 시작에 불과합니다.
특징
• 동시 매개변수 설정, 신호 보기 및 편집을 위해 시그니처 7인치 컬러 디스플레이를 사용합니다.
• 6가지 내장 변조 유형과 17가지 인기 파형을 이용해 테스트를 위한 일반적인 애플리케이션 시뮬레이션
• 채널당 최대 8M 샘플 메모리로 16비트 임의 파형 기능 확보
• 원격 연결을 위해 USB 및 LAN IO 인터페이스 사용 시작
• 키사이트의 PathWave BenchVue 소프트웨어를 받아 PC 제어가 가능합니다.
간단한 설정 및 작동

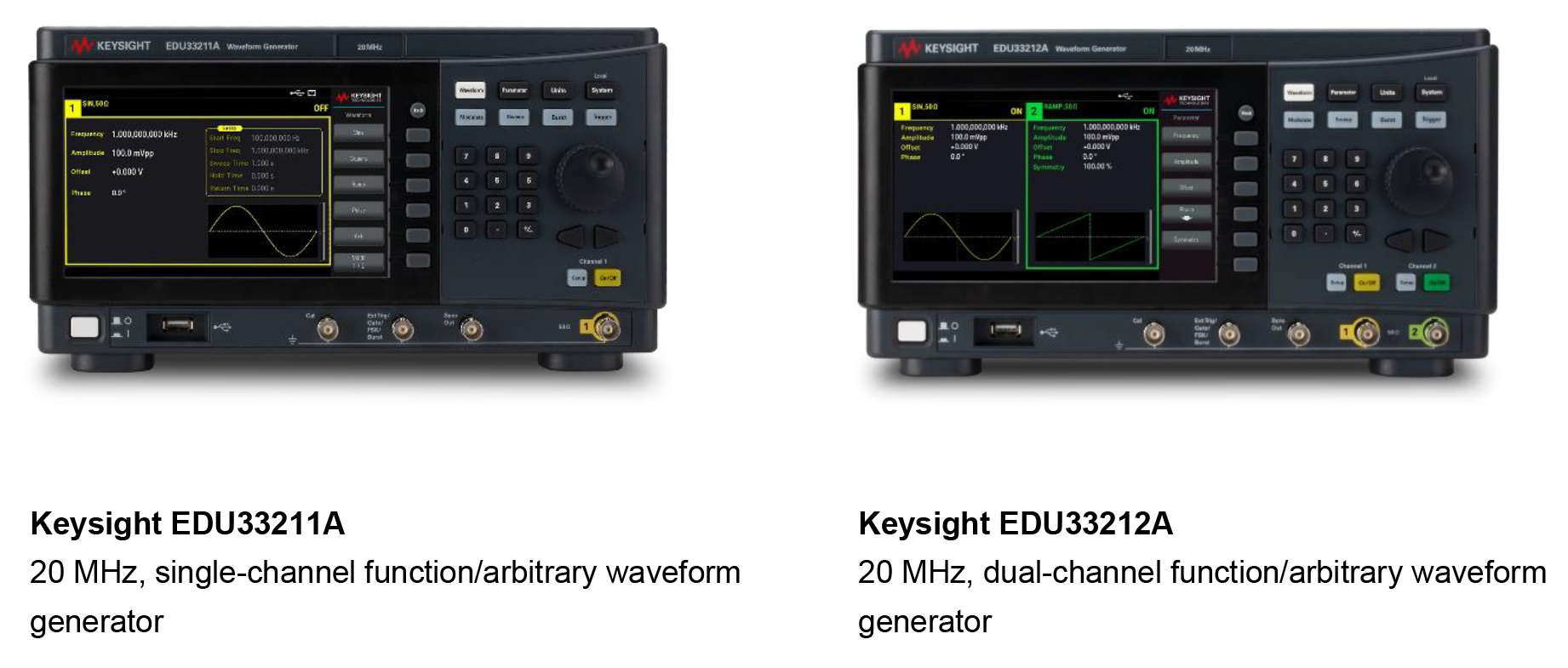

7인치 와이드 비디오 그래픽 어레이(WVGA) 컬러 디스플레이는 하나의 보기에서 파형 설정과 기타 매개변수를 모두 제공합니다. EDU33212A 20MHz 이중 채널 함수/임의 파형 발생기는 두 채널의 파형 정보를 동시에 표시할 수 있습니다. 디스플레이 및 출력 커넥터와 함께 색상으로 구분된 키패드는 설정 및 연결 오류를 방지하는 데 도움이 됩니다.
EDU33210 시리즈 20MHz 함수/임의 파형 발생기는 USB 및 LAN 연결이 표준으로 제공되므로 원격 액세스 및 제어가 쉽습니다. SCPI(프로그래머블 기기) 언어, IVI(Interchangeable Virtual Instrument) 드라이버, 웹 브라우저 또는 키사이트의 Pathwave BenchVue 소프트웨어에 대한 표준 명령을 사용한 작동을 지원합니다.
EDU33210 시리즈 20MHz 함수/임의 파형 발생기에는 내장형 USB 메모리 포트가 있어 USB 플래시 드라이브로 설정 매개변수를 저장할 수 있습니다. 이 기능은 실험실의 모든 함수/임의 파형 발생기에 동일한 설정을 복원해야 할 때 효율성을 극대화합니다. 또한 임의 파형 신호를 함수 발생기에 신속하게 로드할 수 있습니다.

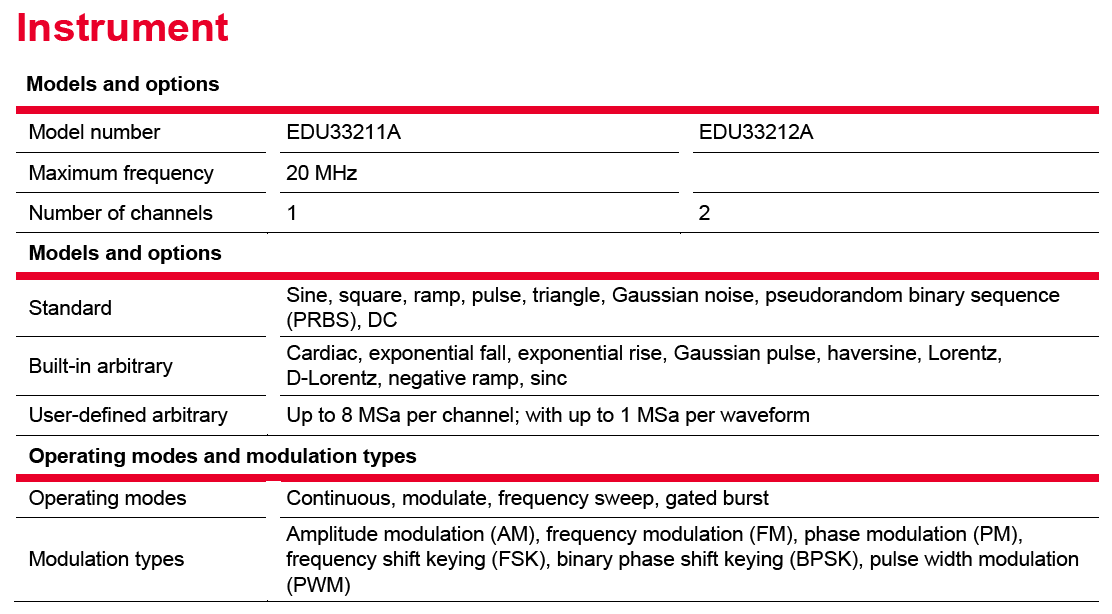

변조 및 내장 파형

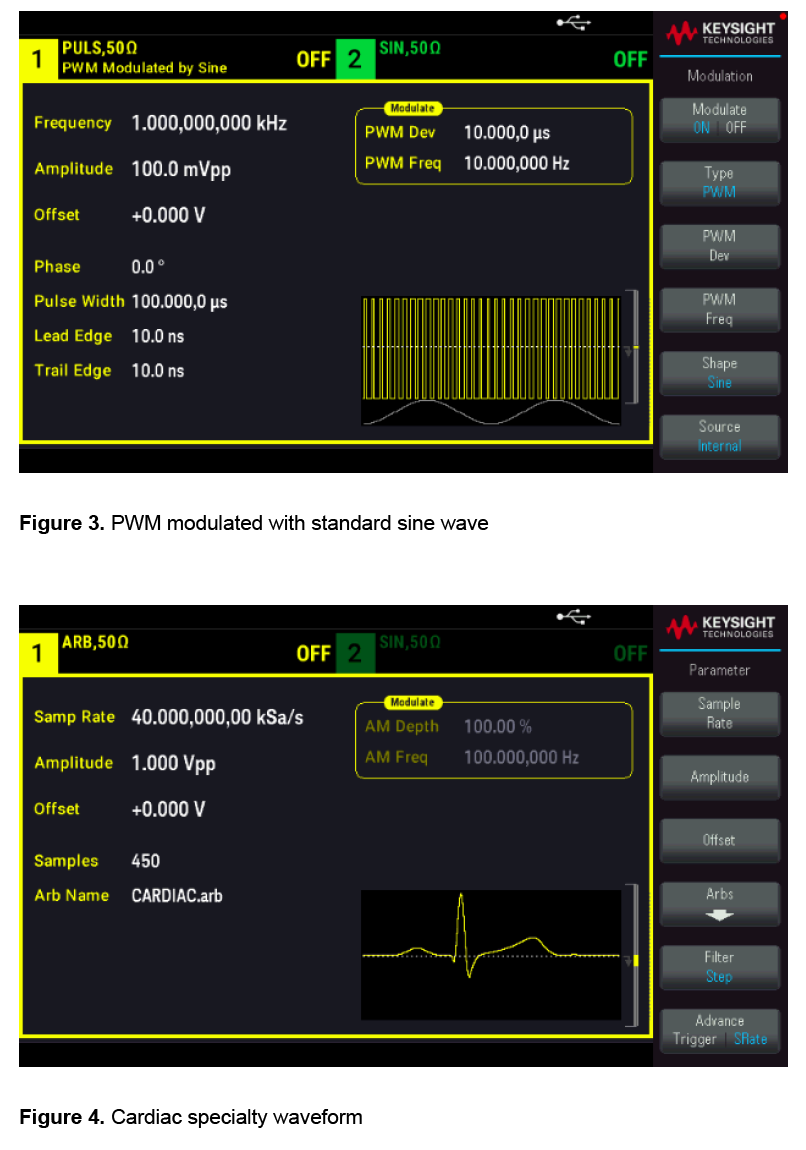

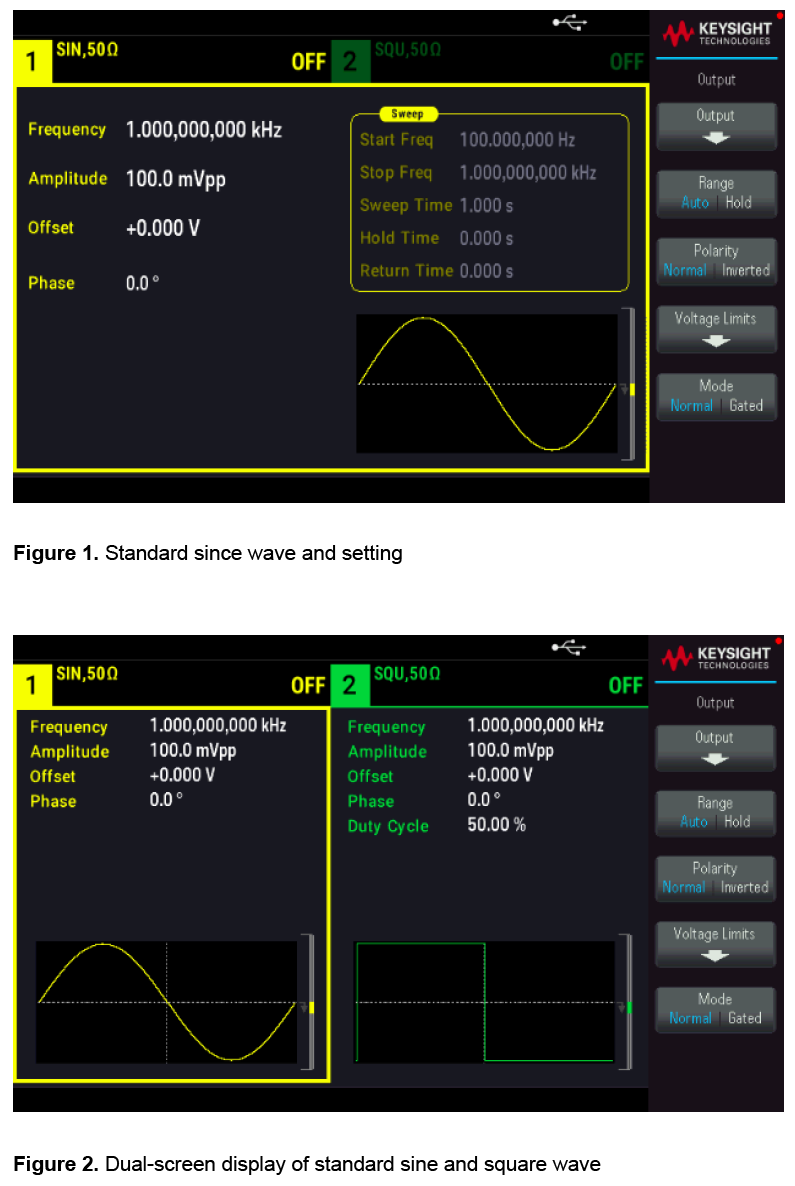

EDU33210 시리즈 20MHz 함수/임의 파형 발생기에는 17개의 임의 파형이 내장되어 있습니다. 사인파, 사각파, 램프파, 삼각파, 펄스, PRBS, DC 및 가우스 노이즈 등 일반적인 파형이 함께 제공됩니다. 그림 1과 2를 참조하십시오. 심장, 지수 하강, 지수 상승, 가우스 펄스, 하버사인, 로렌츠, D 로렌츠, 네거티브 램프 및 sinc와 같은 특수 파형이 있습니다. 그림 3 및 4를 참조하십시오. 6가지 내장 변조는 AM, FM, 위상 변조(PM), 주파수 편이 키잉(FSK), 이진 위상 편이 키잉(BPSK) 및 펄스 폭 변조(PWM)입니다.

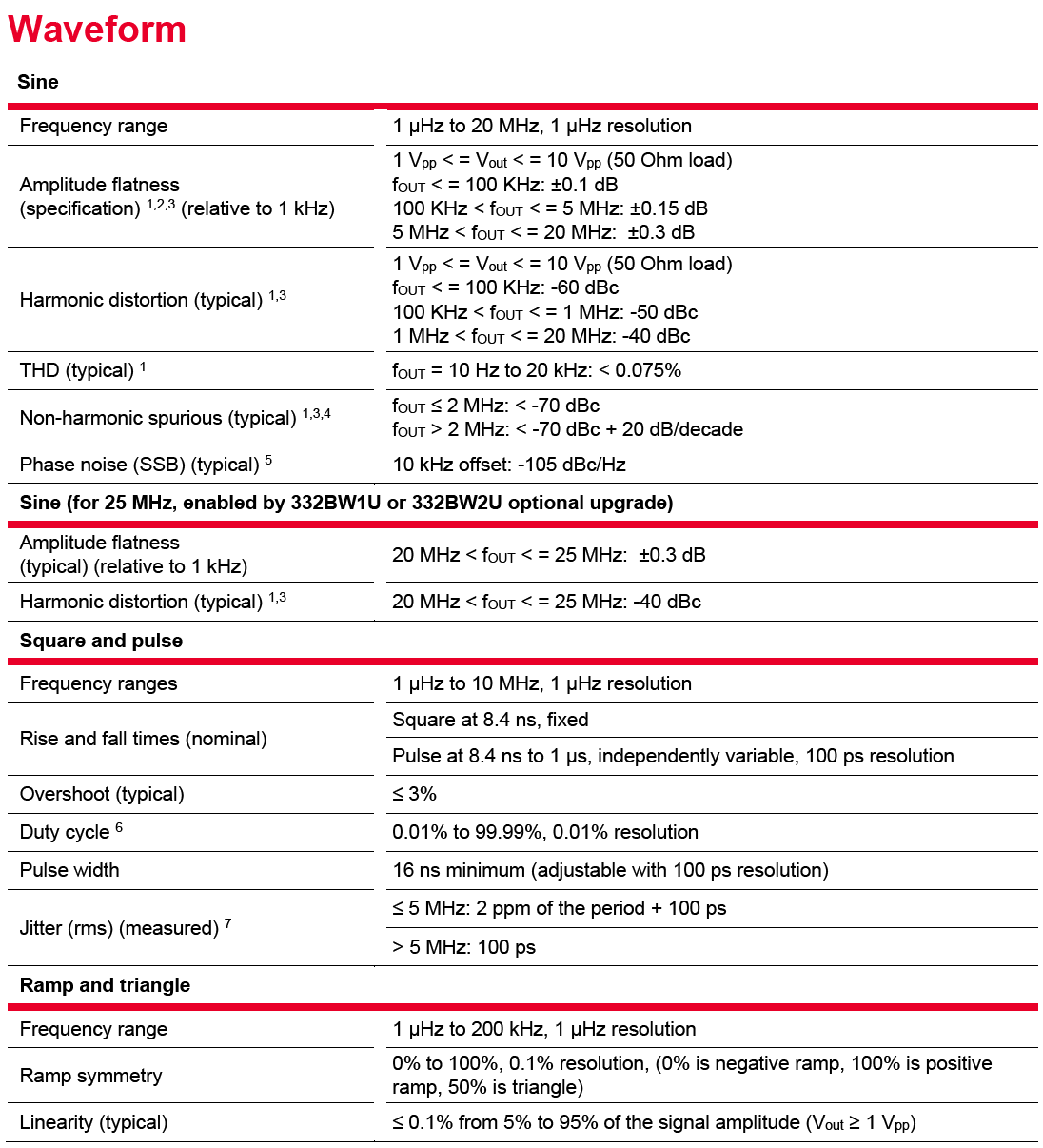

신호 무결성: 예상한 신호 출력
발생기가 가짜 신호나 고조파를 발생시키는 경우 신뢰할 수 있는 설계를 생성하는 데 어려움을 겪게 됩니다. 성공하려면 깨끗하고 정밀하며 노이즈가 적은 신호로 테스트해야 합니다. EDU33210 시리즈 함수/임의 파형 발생기는 최고의 신호 충실도를 제공하므로 가장 까다로운 측정에 필요한 정확한 파형을 생성할 수 있습니다. 파형 발생기의 측정값이 아닌 설계 특성을 확인하고 있다고 확신할 수 있습니다.
딥 메모리를 사용한 임의 파형
다양한 이상 현상이 포함된 길고 복잡한 파형으로 설계를 테스트하고 싶으십니까? EDU33210 시리즈 함수/임의 파형 발생기는 채널당 최대 8M 샘플, 파형당 최대 1M 샘플의 딥 메모리를 표준으로 제공하여 테스트 과제를 극복할 수 있는 충분한 메모리를 제공합니다.

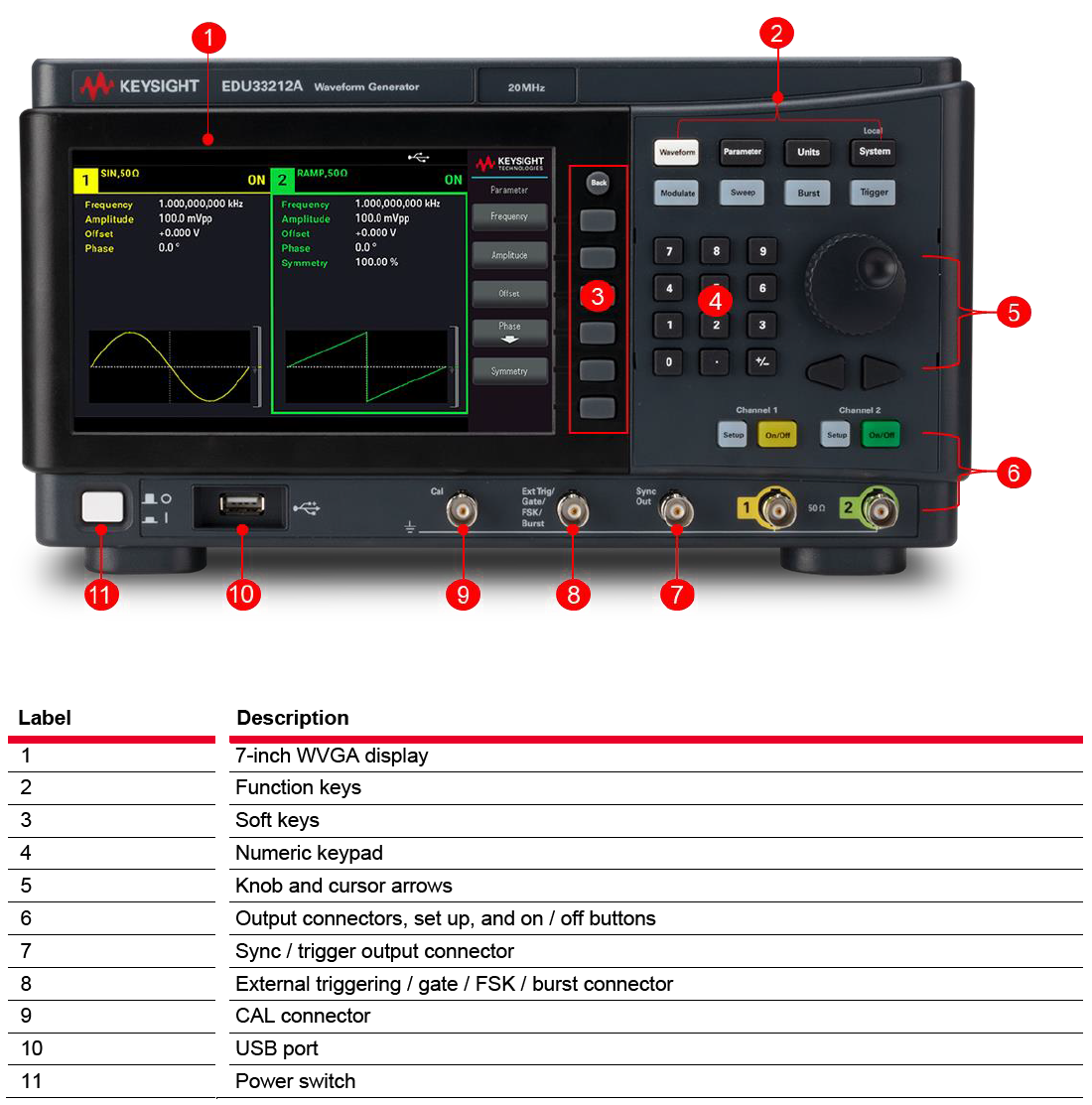

직관적인 전면 패널
PathWave BenchVue 소프트웨어

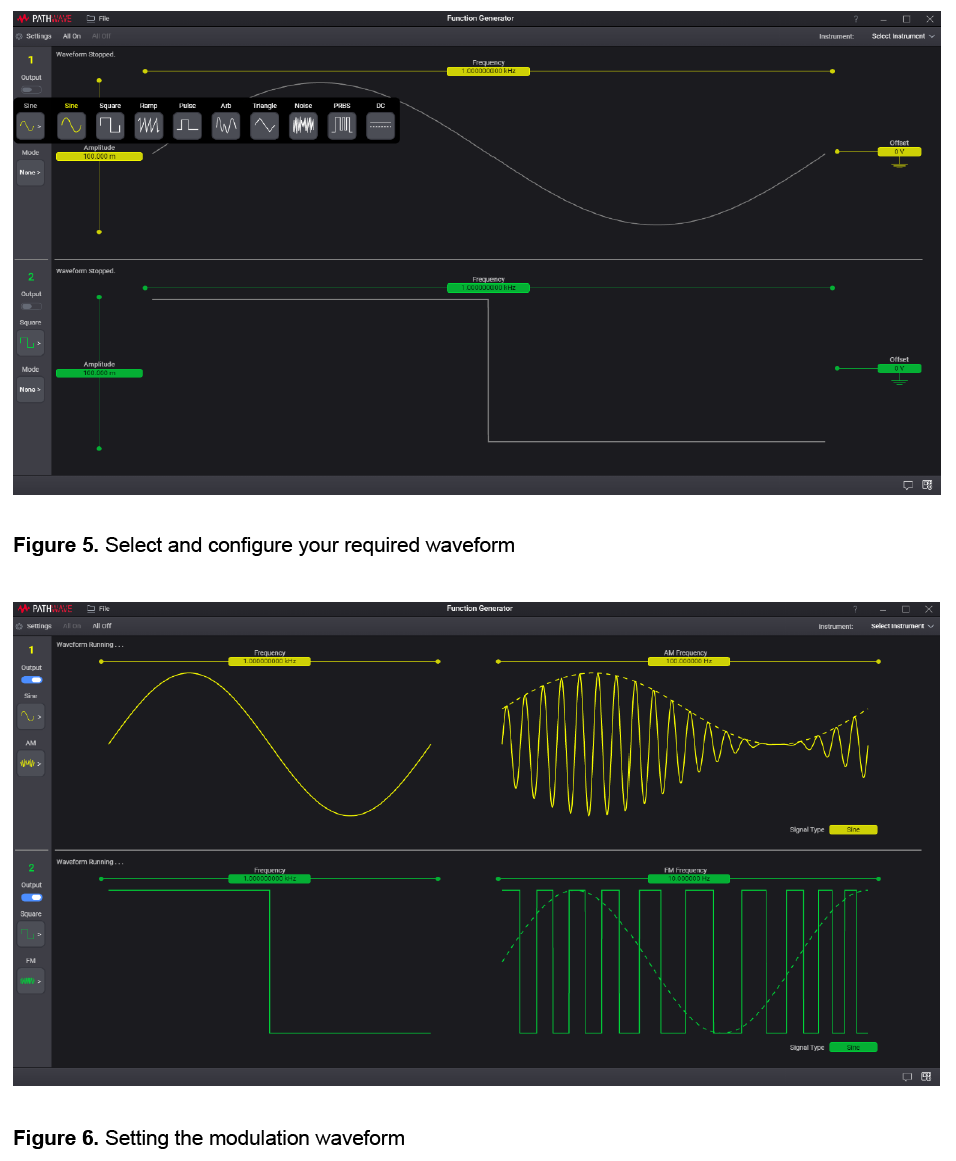

그림 5와 6에서 볼 수 있듯이 PC용 PathWave BenchVue 소프트웨어를 사용하면 함수 발생기를 간단하게 연결하고 제어할 수 있습니다. 이제 몇 번의 클릭만으로 테스트 개발 단계를 빠르게 통과하고 결과에 더 빠르게 액세스할 수 있습니다.
• 직관적인 포인트 앤 클릭 사용자 인터페이스
• 식별된 파형을 선택하고 쉽게 구성
• 파일에서 사용자 정의 임의 파형 로드
