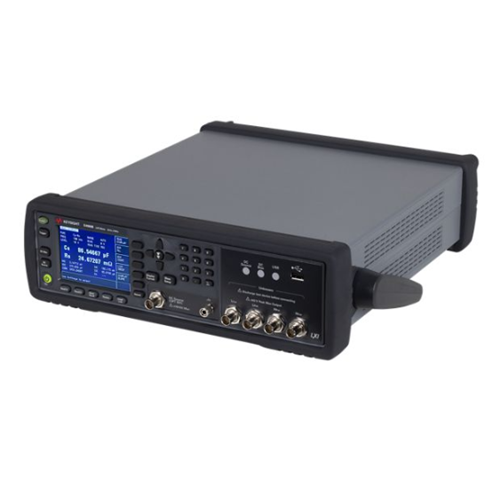

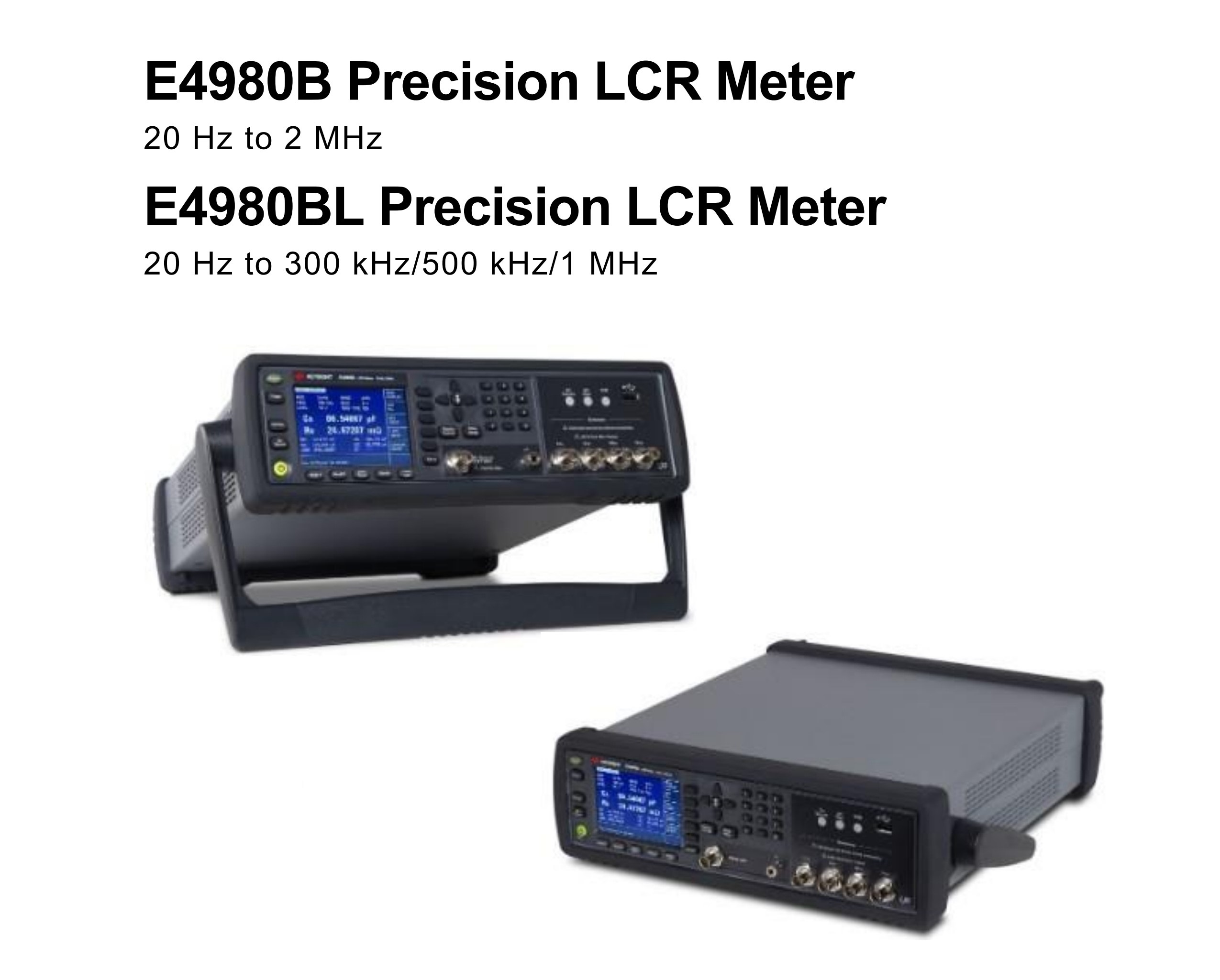

Keysight E4980B 정밀 LCR 미터는 다양한 부품 측정을 위해 정확성, 속도 및 다재다능성을 결합한 장비입니다.

Keysight E4980BL 정밀 LCR 미터는 다양한 부품 측정을 위해 정확성, 속도 및 다재다능성을 결합한 업계 표준 LCR 미터입니다. 제공되는 주파수 업그레이드 옵션은 뛰어난 투자 가치를 제공하며 자산 활용도를 높입니다.

E4980B/E4980BL 시리즈 제품은 저임피던스 및 고임피던스 범위 모두에서 빠른 측정 속도와 탁월한 성능을 제공하여 일반적인 연구 개발 및 부품과 재료의 제조 테스트에 필수적인 도구입니다.

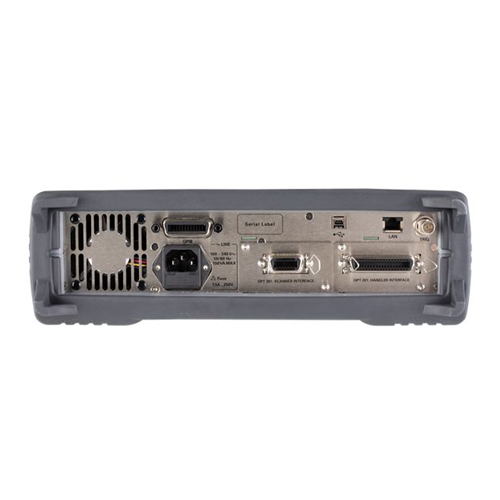

다양한 LAN, USB 및 GPIB PC 연결 기능은 설계 및 테스트 생산성을 향상시킵니다. 재료 측정을 위해 Keysight N1500A-005/006 재료 측정 소프트웨어와 함께 사용할 경우, 픽스처 설정부터 보고서 생성까지 전체 측정 프로세스를 간소화할 수 있습니다.

기본 사양

측정 기능 및 측정 파라미터

• Cp-D, Cp-Q, Cp-G, Cp-Rp
• Cs-D, Cs-Q, Cs-Rs
• Lp-D, Lp-Q, Lp-G, Lp-Rp, Lp-Rdc
• Ls-D, Ls-Q, Ls-Rs, Ls-Rdc
• R-X
• Z-θd, Z-θr
• G-B
• Y-θd, Y-θr
• Vdc-Idc (※ E4980B-001 옵션 필요)
•


정의

• Cp: 병렬 등가 회로 모델로 측정된 정전 용량
• Cs: 직렬 등가 회로 모델로 측정된 정전 용량
• Lp: 병렬 등가 회로 모델로 측정된 인덕턴스
• Ls: 직렬 등가 회로 모델로 측정된 인덕턴스
• D (손실 계수): 전력 손실을 나타내는 계수
• Q (품질 계수): 손실 계수 D의 역수
• G: 병렬 등가 회로 모델로 측정된 등가 병렬 컨덕턴스
• Rp: 병렬 등가 회로 모델로 측정된 등가 병렬 저항
• Rs: 직렬 등가 회로 모델로 측정된 등가 직렬 저항
• Rdc: 직류 저항
• R: 저항
• X: 리액턴스
• Z: 임피던스
• Y: 어드미턴스
• θd: 임피던스/어드미턴스의 위상각(도 단위)
• θr: 임피던스/어드미턴스의 위상각(라디안 단위)
• B: 서셉턴스
• Vdc: 직류 전압
• Idc: 직류 전류

추가 기능

• 편차 측정 기능: 기준값과의 편차 및 기준값 대비 편차 백분율 출력 가능
• 측정용 등가 회로: 병렬, 직렬
• 임피던스 범위 선택: 자동(Auto Range Mode), 수동(Hold Range Mode)
• 트리거 모드: 내부 트리거(INT), 수동 트리거(MAN), 외부 트리거(EXT), GPIB 트리거(BUS)
•

•
