EL30000 시리즈 벤치 DC 전자 부하기, [KEYSIGHT] 키사이트 전자 로드, E-LOAD

제품특징
  • 최대 150 V의 전압 테스트
  • 최대 60 또는 120 A 싱크 전류
  • 작동 모드: 정전압(CV), 정전류(CC), 정저항(CR), 정전력(CP)
  • 내부 또는 외부 USB 플래시 드라이브에 데이터 저장
  • 4파 원격 감지를 사용한 부하 조절 개선
  • 디바이스의 LIST 기능으로 동적 부하 프로파일 생성
  • USB, LAN(LXI 코어) 및 옵션인 GPIB를 통한 연결

키사이트 DC 전자 부하

EL30000 시리즈 벤치 전자 로드

​

데이터 로거가 내장된 키사이트 EL30000 시리즈 벤치 전자 로드는 전원 공급기, 배터리, DC-DC 변환기 등과 같은 디바이스에 대한 새로운 수준의 테스트 통찰력을 제공합니다. 테스트가 완료될 때까지 몇 시간 동안 기다리지 않고도 전압 및 전류 추세를 보고 실시간으로 의사결정을 내릴 수 있습니다.

​

EL30000의 핵심은 대형 디스플레이에 실시간 업데이트를 제공하는 매우 정확한 측정 시스템입니다. 키사이트의 Pathwave BenchVue 소프트웨어를 사용하면 원격으로 전자 로드를 조작하고 테스트 시퀀스를 실행 및 데이터를 로깅하고 다른 테스트 계측기와 통합할 수 있습니다.

​

더 큰 전력이 필요한 측정을 위해 최대 600 W의 단일 및 듀얼 채널 모델을 사용할 수 있습니다. 자신감 있는 테스트를 통하여 신뢰할 수 있는 결과를 만드십시오.

​

  • 최대 150 V의 전압 테스트

  • 최대 60 또는 120 A 싱크 전류

  • 작동 모드: 정전압(CV), 정전류(CC), 정저항(CR), 정전력(CP)

  • 내부 또는 외부 USB 플래시 드라이브에 데이터 저장

  • 4파 원격 감지를 사용한 부하 조절 개선

  • 디바이스의 LIST 기능으로 동적 부하 프로파일 생성

  • USB, LAN(LXI 코어) 및 옵션인 GPIB를 통한 연결

​

​

정확한 측정

    • 통합된 전압계 및 전류계

    • 정확한 프로그래밍 / 리드백 정확도

    • 내장된 2-와이어 및 4-와이어 원격 감지 기술

​

동적 파형 캡처, 저장, 전송

    • 데이터 로거 기능

    • 전압, 전류, 에너지 로깅

    • 내부 또는 외부 메모리 스토리지

    • 사후 분석을 위한 .CSV 파일 다운로드 가능

​​

고급 기능

    • 운영 모드: 정전류(CC), 정전압(CV), 정저항(CR), 정전력(CP)

    • 낮은 전류 범위로 측정 개선

    • 동적 부하 프로필(연속, 펄스, 토글)

    • 프로그래밍 가능한 Slew Rate로 Transient 단계 조정

    • 최신 커넥티비티: LAN(LXI-core), USB 및 GPIB(옵션)


정확한 분석을 위한 디스플레이

    • 스코프 기능으로 정밀한 Transient 분석 수행

    • 전압 및 전류 디지타이징

    • 4.3인치 컬러 LCD 화면에 결과 디스플레이

​

대형 컬러 디스플레이로 한눈에 측정값 확인

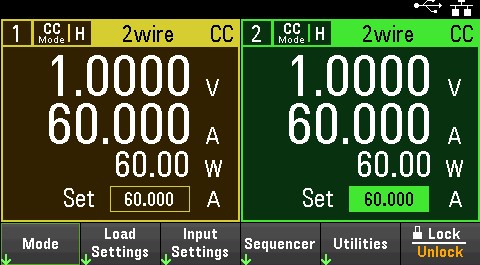

미터 보기 – 기본



EL34243A 이중 입력 DC 전자 부하의 기본 디스플레이

모드에서 두 입력을 모두 표시

미터 보기 – 단일 입력



EL34243A 이중 입력 DC 전자 부하에서 Single View를

선택하여 원하는 채널의 추가 정보 확인 가능

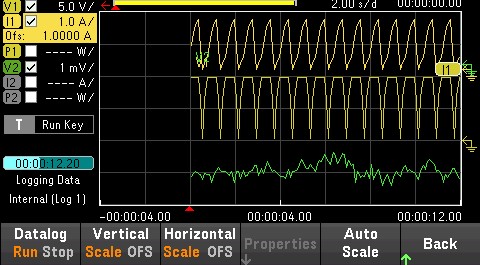

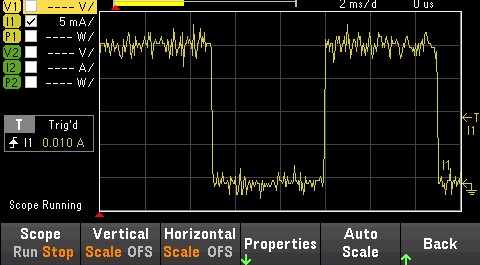

오실로스코프 기능



200 kHz 디지타이저로 최대 256,000개의 샘플까지

전압 및 전류 파형 캡처

데이터 로거 기능



최대 10,000 시간 또는 5 MB의 데이터에 대해

20 us ~ 60 s의 샘플 간격으로 데이터 로깅

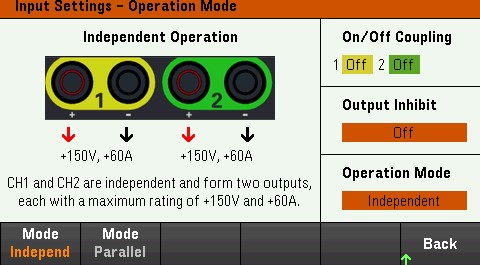

입력 - 독립 모드



두 개의 전자적으로 절연된 입력을 통해 두 개의 개별

장비처럼 독립적으로 작동 가능

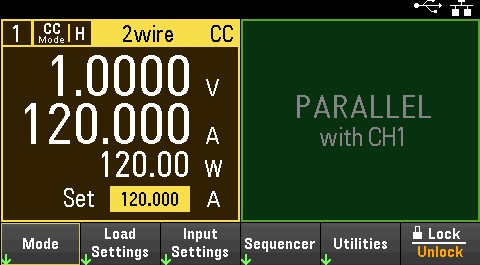

입력 - 병렬 모드



입력 병렬 모드가 최대 120 A의 전류 또는 최대 600 W의

전력 지원

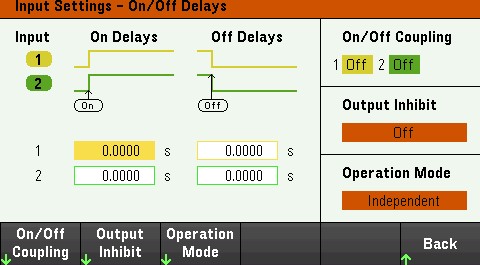

입력 커플링



EL34243A 이중 입력 DC 전자 부하의 입력 켜기/끄기

동기화

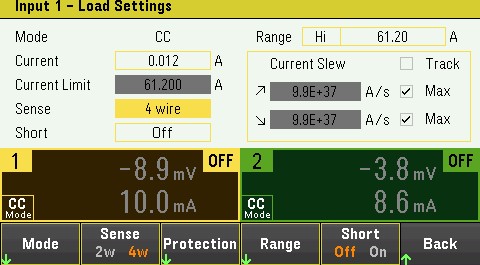

프로그래밍 가능한 Slew Rate



프로그래밍 가능한 Slew Rate로 전압과 전류의 상승 및

하강 속도 제어

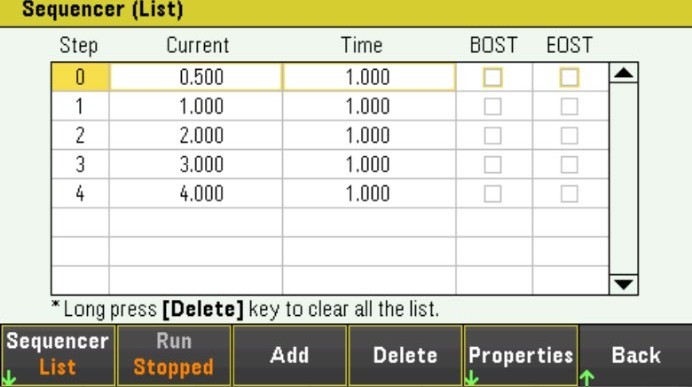

Transient 목록



빠르고 정확한 타이밍 입력으로 복잡한 시퀀스를

생성하는 목록

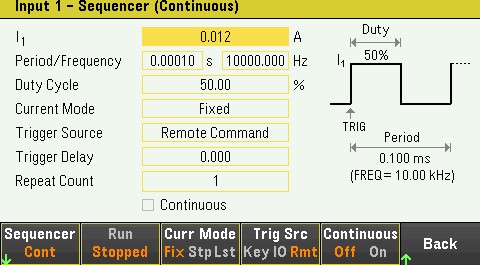

연속 Transient



두 부하 레벨을 오가는 반복적인 펄스 스트림을 생성하는

연속 모드

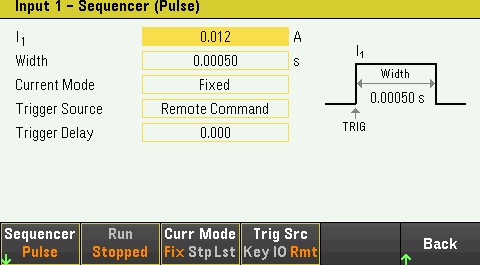

Transient 펄스



시간 경과에 따라 원래의 상태로 복귀시켜 부하를

변경시키는 펄스 모드

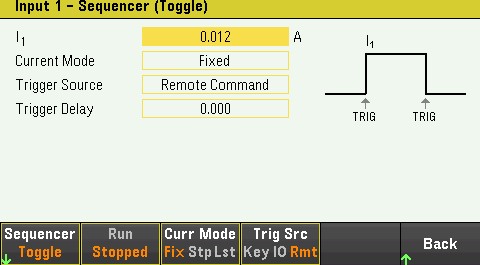

Transient 토글



제어된 트리거 신호를 통해 두 부하 레벨을 오가는 펄스를

생성하는 토글 모드








사양

성능 (23 °C ± 5 °C)

EL34143A

EL34143A

EL34243A

입력 전력

350 W

300 W

300 W

채널

1

1

2

입력 정격(0-40 ºC)

0 – 150 V

0 – 150 V

0 – 150 V

0 – 60 A

0 – 60 A

0 – 60 A

병렬 모드 전류 1

N/A

120 A

프로그래밍 정확도 ± (출력의 % + 오프셋)

정전류 모드

Low, 0.6 A

0.04% + 130 µA

Medium, 6 A

0.04% + 2 mA

High, 60 A

0.04% + 12 mA

정전압 모드

Low, 15 V

0.02% + 3 mV

High, 150 V

0.02% + 15 mV

정저항 모드 2

Low, 0.05 Ω – 30 Ω

0.1% + 230 mS

Medium, 10 Ω – 1.25 kΩ

0.1% + 18 mS

High, 100 Ω – 4 kΩ

0.1% + 3.5 mS

Ultra-high, 250 Ω – 100 kΩ

0.1% + 400 uS

정전력 모드

Low, 0.02 W – 8 W 3 / 7 W 4

0.06% + 4 mW

Medium, 0.3 W – 35 W 3 / 30 W 4

0.06% + 260 mW

High, 2 W – 350 W 3 / 300 W 4

0.06% + 1.6 W

리드백 정확도 ± (출력의 % + 오프셋)

전류

Low, 0.6 A

0.04% + 120 µA

Medium, 6 A

0.04% + 1.8 mA

High, 60 A

0.04% + 9.6 mA

전압

Low, 15 V

0.02% + 3 mV

High, 150 V

0.02% + 15 mV

전력

Low, 0.02 W – 8 W 3 / 7 W 4

0.06% + 3 mW

Medium, 0.3 W – 35 W 3 / 30 W 4

0.06% + 260 mW

High, 2 W – 350 W 3 / 300 W 4

0.06% + 1.5 W


풀 스케일 전류, 풀 다이내믹에 대한 일반적인 최소 작동 전압

전류 범위

Low, 0.6 A

0.15 V

Medium, 6 A

0.15 V

High, 60 A

1.5 V

프로그래밍 분해능

정전류 모드

Low, 0.6 A

7 µA

Medium, 6 A

70 µA

High, 60 A

700 uA

정전압 모드

Low, 15 V

0.17 mV

High, 150 V

1.7 mV

정저항 모드

Low, 0.05 Ω – 30 Ω

700 µS

Medium, 10 Ω – 1.25 kΩ

700 µS

High, 100 Ω – 4 kΩ

70 µS

Ultra-high, 250 Ω – 100 kΩ

7 µS

정전력 모드

Low, 0.02 W – 8 W 2 / 7 W 3

105 µW

Medium, 0.3 W – 35 W 2 / 30 W 3

10.5 mW

High, 2 W – 350 W 2 / 300 W 3

105 mW

리드백 분해능

전류

Low, 0.6 A

15 µA

Medium, 6 A

100 µA

High, 60 A

1 mA

전압

Low, 15 V

0.27 mV

High, 150 V

2.7 mV


일반적 특성

EL34143A

EL34143A

EL34243A

채널

1

1

2

Slew Rate 1

정전류 모드

Low, 0.6 A

40 kA/s

Medium, 6 A

400 kA/s

High, 60 A

4.8 MA/s

정전압 모드

Low, 15 V

79 kV/s

High, 150 V

310 kV/s

프로그래밍 가능한 최소 작동점

정전류 모드

Low, 0.6 A

200 µA

Medium 6 A

2 mA

High, 60 A

12 mA

정전압 모드

Low, 15 V

3 mV

High, 150 V

15 mV

정저항 모드

Low, 0.05 Ω – 30 Ω

0.05 Ω

Medium, 10 Ω – 1.25 kΩ

10 Ω

High, 100 Ω – 4 kΩ

100 Ω

Ultra-high, 250 Ω – 100 kΩ

250 Ω

정전력 모드

Low, 0.02 W – 8 W 2 / 7 W 3

0.02 W

Medium, 0.3 W – 35 W 2 / 30 W 3

0.3 W

High, 2 W – 350 W 2 / 300 W 3

2 W

프로그래밍 가능한 최대 전력 작동점

정전력 모드

Low, 0.02 W – 8 W 2 / 7 W 3

8.16 W

7.14 W

Medium, 0.3 W – 35 W 2 / 30 W 3

35.7 W

30.6 W

High, 2 W – 350 W 2 / 300 W 3

357 W

306 W

프로그래밍 가능한 단락 / 개방

프로그래밍 가능한 단락

25 mΩ(6 A/ 60 A) / 250 mΩ(0.6 A)

임피던스 매칭

824 kΩ

작은 신호 대역폭 측정(-3 dB 표준)

전압 / 전류

30 kHz

작은 신호 대역폭 측정(-1 dB 표준)

전압 / 전류

17.5 kHz

명령 처리 시간

< 10 ms



주문 정보

키사이트 EL30000 시리즈 DC 전자 부하

· EL34143A 단일 입력 DC 전자 부하: 150 V, 60 A, 350 W

· EL34243A 이중 입력 DC 전자 부하: 150 V, 60 A, 300 W, 총 600 W

기본 배송 액세서리

· AC 전원 코드

· 커넥터 및 수량:

설명

EL34143A

EL34243A

10 A, 3.5 mm 암 4-핀 터미널 I/O 블록 커넥터

1

1

8 A, 3.5 mm 2-핀 터미널 감지 블록 커넥터

1

2

85 A, 12 mm 2-핀 입력 커넥터

1

2

옵션

· 옵션 SEC NISPOM 및 파일 보안

· 옵션 UK6 테스트 결과 데이터를 통한 커머셜 교정

키사이트 GPIB 모듈 및 랙 장착 키트

· EL34GPBU [GPIB 사용자 설치 가능 인터페이스 모듈]

· 1CM104A [랙 장착 플랜지 키트(플랜지 브래킷 2개 포함)]

· 1CM105A [랙 장착 플랜지 키트(핸들 및 플랜지 브래킷 2개 미포함)]

· 1CM116A [랙 장착 플랜지 키트(플랜지 브래킷 1개 및 하프 모듈 브래킷 1개 포함)]

· 1CN107A [핸들 키트(전면 핸들 2개 포함)]

· 1CP108A [랙 장착 플랜지 및 핸들 키트(전면 핸들 및 브래킷 2개 포함)]
