초소형 사이즈, 고성능

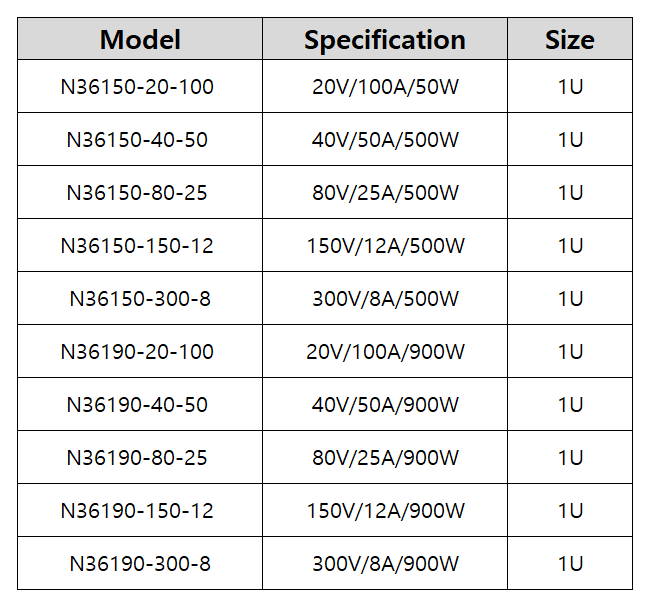

N36100 시리즈는 1U와 반 19인치에 불과합니다. 그러나 최대 출력 전력은 최대 900W입니다. 여러 테스트 기능, 여러 보호 및 광범위한 범위를 갖추고 있어 N36100을 다양한 애플리케이션에 사용할 수 있습니다.

CC&CV 우선 기능

N36100은 전압 제어 루프 또는 전류 제어 루프의 우선순위를 선택하는 기능을 갖추고 있어 N36100이 다양한 DUT에 맞는 최적의 테스트 모드를 채택하여 DUT를 보호할 수 있습니다.

그림 1에서 보듯이, DUT가 테스트 중에 전압 오버슈트를 줄여야 하는 경우(예: 저전압 프로세서나 FPGA 코어에 전원을 공급하는 경우) 빠르고 원활한 전압 상승을 얻기 위해 전압 우선 모드를 선택해야 합니다.

그림 2와 같이, DUT가 테스트 중에 전류 오버슈트를 줄여야 하거나 배터리 충전 상황처럼 DUT 임피던스가 낮은 경우에는 빠르고 원활한 전류 상승을 얻기 위해 전류 우선 모드를 선택해야 합니다.

OLED 화면

OLED 화면은 크기가 작고, 전력 소모가 낮고, 밝기가 높고, 발광 효율이 높다는 장점이 있습니다.

SEQ 테스트 함수

N36100의 SEQ 기능은 최대 200단계를 지원합니다. 단일 단계에 대한 출력 전압, 출력 전류, 전압 슬루율, 전류 슬루율 및 대기 시간을 설정할 수 있습니다.

내부 저항 시뮬레이션

N36100 시리즈는 전압 및 내부 저항 값의 설정을 허용합니다. 해당 출력 전류에 따라 출력 전압은 설정된 저항으로 감소합니다. 이 경우 2차 전지, 연료 전지 및 슈퍼커패시터의 내부 저항을 간단히 시뮬레이션할 수 있습니다.
