[NEWARE] CT-4008Q-5V100mA-124 배터리 충방전기 (CT-4000)

제품특징
  • 코인셀, 슈퍼커패시터, 3전극 시스템 등의 시험용
  • 4레인지 전류 전환 : 0.2μA~0.1mA / 0.1mA~1mA / 1mA~10mA / 10mA~100mA
  • 전압·전류 정확도 ±0.01% F.S., 기록 주기 10Hz, 샘플링 시간 100ms
  • 최소 펄스 폭 500ms, 오프라인 테스트 1GB
  • 높이 1U의 슬림한 설계, 유닛당 8채널 모듈형 구조 (최대 254 스텝)
  • 사이클 수명·율특성·펄스·GITT·DCIR 시험 및 dQ/dV 분석 지원

CT-4008Q-5V100mA-124는 코인셀, 슈퍼커패시터, 3전극 시스템 시험 등에 적합한 4레인지 고정밀 충방전기입니다. 유닛당 8채널의 모듈형 구조로 채널마다 독립적인 데이터 수집과 프로그래밍이 가능하며, 최대 254 스텝까지 편집할 수 있습니다.

전압·전류 정확도
±0.01% F.S.
기록 주기
10Hz
샘플링 시간
100ms
최소 펄스 폭
500ms
오프라인 테스트
1GB
채널 구성
8CH / 유닛

4레인지 전류 전환

0.2μA ~ 0.1mA, 0.1mA ~ 1mA, 1mA ~ 10mA, 10mA ~ 100mA의 4개 전류 레인지를 선택할 수 있어, 작은 전류는 작은 레인지에서 정확하게 제어할 수 있습니다.

슬림한 1U 설계

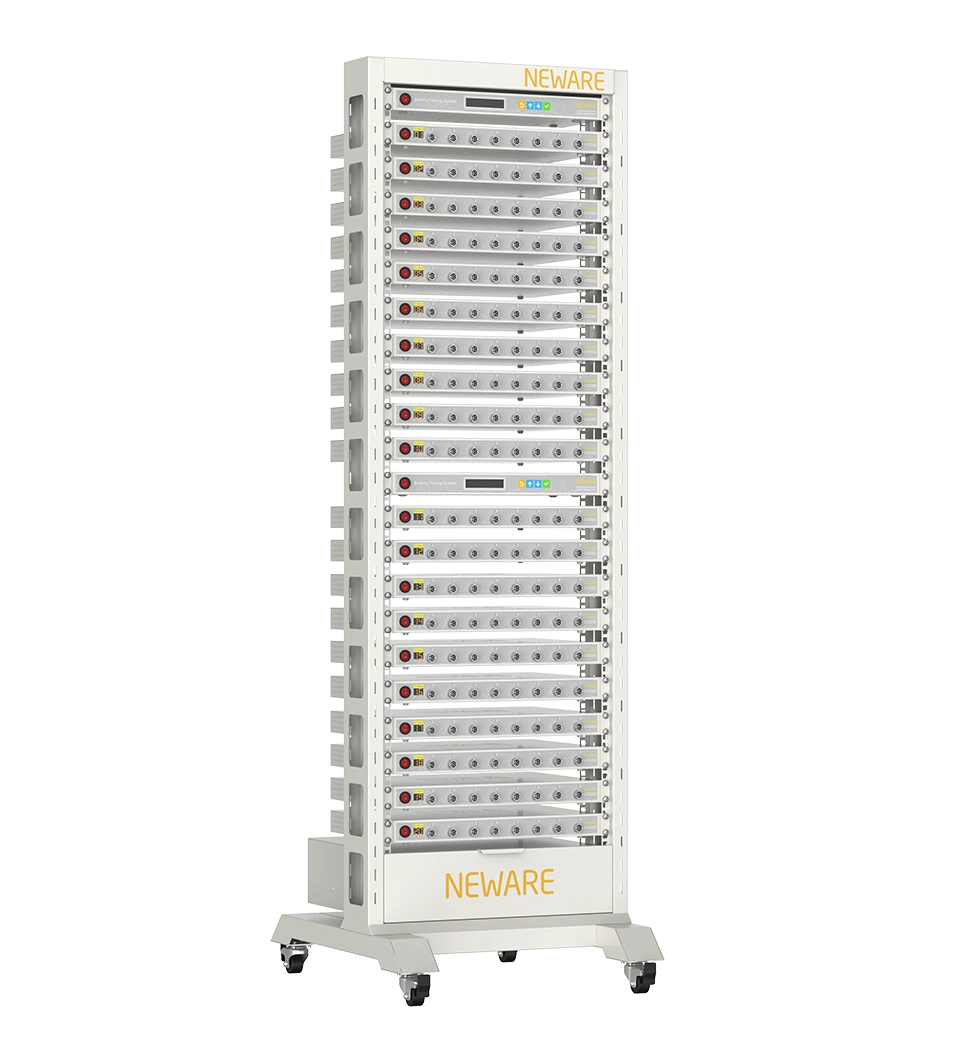

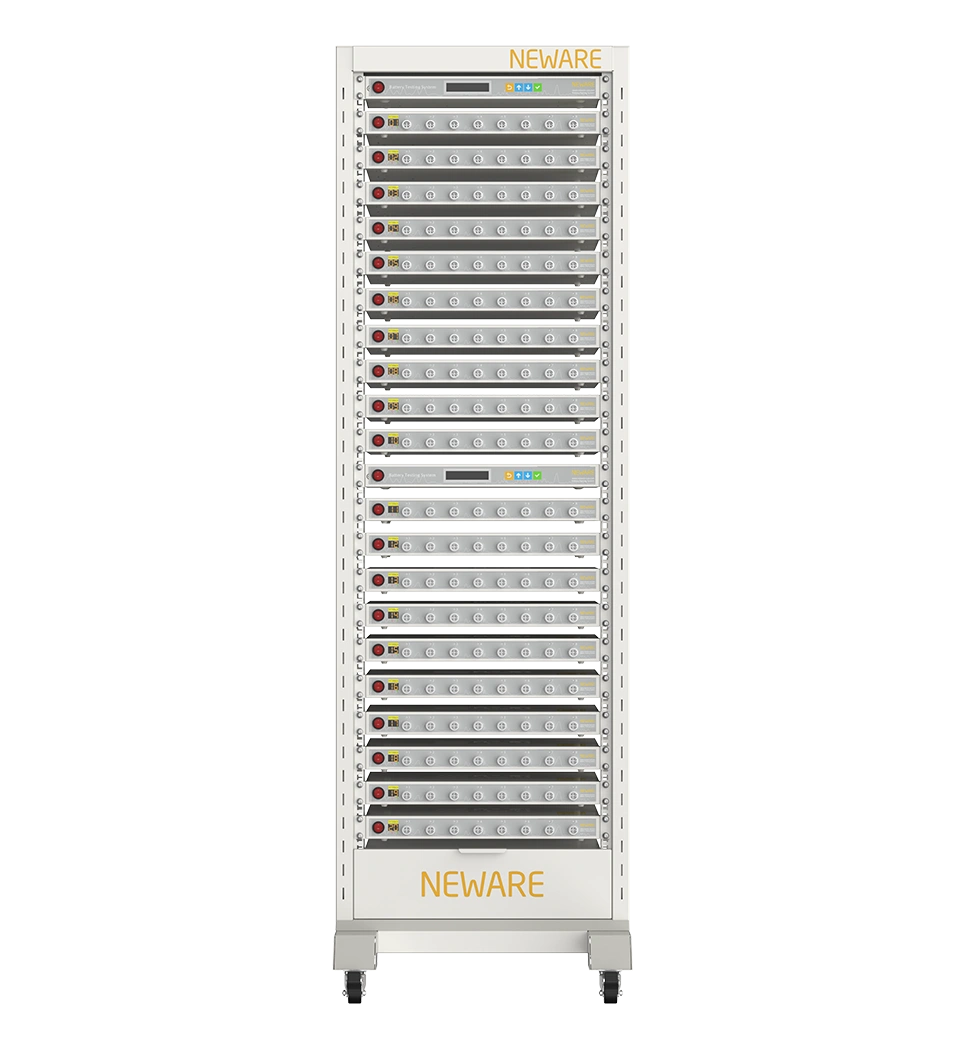

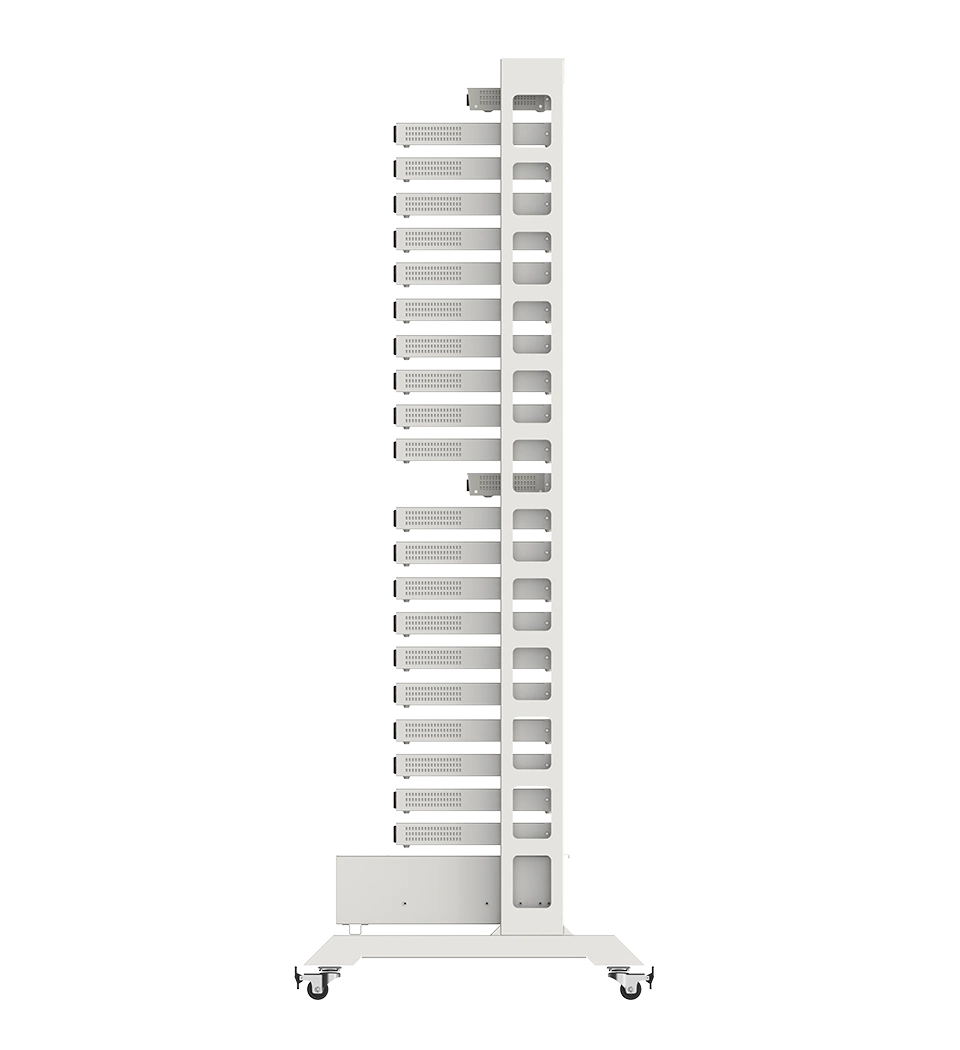

높이 1U(4.445cm)의 얇고 컴팩트한 본체로 설치 공간을 최소화합니다. 여러 유닛을 랙(갠트리)에 조립해 다수의 배터리를 동시에 시험할 수 있습니다.

다양한 시험 모드

  • 사이클 수명 시험
  • 율(Rate) 충·방전 시험
  • 펄스 시뮬레이션 시험
  • GITT 시험
  • DCIR 시험
  • dQ/dV 미분 용량 곡선 분석

안전 보호 기능

  • 방전 데이터 보호
  • 오프라인 시험 기능
  • 전압 상한 / 하한 설정
  • 전류 상한 / 하한 설정
  • 용량 상한 설정
  • 지연 시간 설정

프로그래밍 기능

  • CC & CV 충·방전 시험 : 설정 전압에 도달하면 CV 모드로 스파이크 없이 매끄럽게 전환
  • DBC 설정 : DBC 파일 가져오기·편집·내보내기 지원, 프로그램 업그레이드 없이 DBC 코드 수정만으로 다양한 배터리 팩 프로토콜과 통신
  • 500ms 펄스 폭 : 전류·전력이 빠르게 변하는 조건에서의 배터리 성능 시험
  • 구간 기록 : 스텝당 전압·전류·시간 기준 최대 3개 구간의 기록 조건 설정

주변 장치 연동

보조 전압·보조 온도 채널 및 환경 챔버 등 주변 장치와 연동해, 배터리 양산 시험을 위한 다차원적이고 정량적인 시험 환경을 구성할 수 있습니다.

항목사양
장비명CT-4000 Battery Testing System
전압
CV 출력 범위10mV ~ 5V
최소 방전 전압-5V
정확도± 0.01% of F.S.
안정도± 0.02% of F.S.
전류
채널당 출력 범위Range1: 0.2 μA-0.1mA
Range2: 0.1mA-1mA
Range3: 1mA-10mA
Range4: 10mA-100mA
정확도± 0.01% of F.S.
CV 컷오프 전류Range1: 0.1μA
Range2: 1μA
Range3: 10μA
Range4: 0.1mA
안정도± 0.02% of F.S.
전력
채널당 출력 전력0.5W
안정도± 0.1% of F.S.
시간
전류 응답 시간≤1 ms
스텝 시간≤(365*24)h/step
Time format-00: 00: 00.000(h、m、s、ms)

※ 사양은 NEWARE 공식 기술 사양(Technical Specifications) 기준이며, 제품 개선을 위해 예고 없이 변경될 수 있습니다.

모델전압·전류Range 1Range 2Range 3Range 4
CT-4008Q-5V100mA-1245V100mA0.2μA ~ 0.1mA0.1mA ~ 1mA1mA ~ 10mA10mA ~ 100mA

* 전압·전류 사양은 요구 사항에 맞춰 커스터마이징할 수 있습니다.
