[NEWARE] CE-4008Q-5V20A 배터리 충방전기 (CE-4000)

제품특징
  • 4레인지 전류 전환 : 5mA~1A / 30mA~6A / 60mA~12A / 150mA~20A
  • 전압 정확도 ±0.02% F.S., 전류 정확도 ±0.05% F.S.
  • 기록 주기 10Hz, 샘플링 시간 100ms, 전류 응답 시간 ≤1ms
  • 에너지 회생 : 방전 에너지를 다른 채널 또는 내부 전력망으로 회수 (효율 >65%)
  • 모듈형 설계 : 유닛당 8채널, 채널별 독립 데이터 수집·프로그래밍 (최대 254 스텝), 높이 3U
  • 사이클 수명·율특성·펄스·GITT·DCIR 시험 및 dQ/dV 분석 지원

CE-4008Q-5V20A는 4개의 전류 레인지를 전환해 작은 전류부터 20A까지 정밀하게 제어하는 에너지 회생형 배터리 충방전기입니다. 유닛당 8채널의 모듈형 구조로 채널마다 독립적인 데이터 수집과 프로그래밍(최대 254 스텝)이 가능합니다.

전압 정확도
±0.02% F.S.
전류 정확도
±0.05% F.S.
기록 주기
10Hz
전류 응답 시간
≤1ms
에너지 효율
>65%
오프라인 테스트
1GB

4레인지 전류 전환

5mA~1A , 30mA~6A , 60mA~12A , 150mA~20A의 4개 전류 레인지를 선택할 수 있어, 작은 전류는 작은 레인지에서 정확하게 제어할 수 있습니다.

컴팩트한 3U 설계

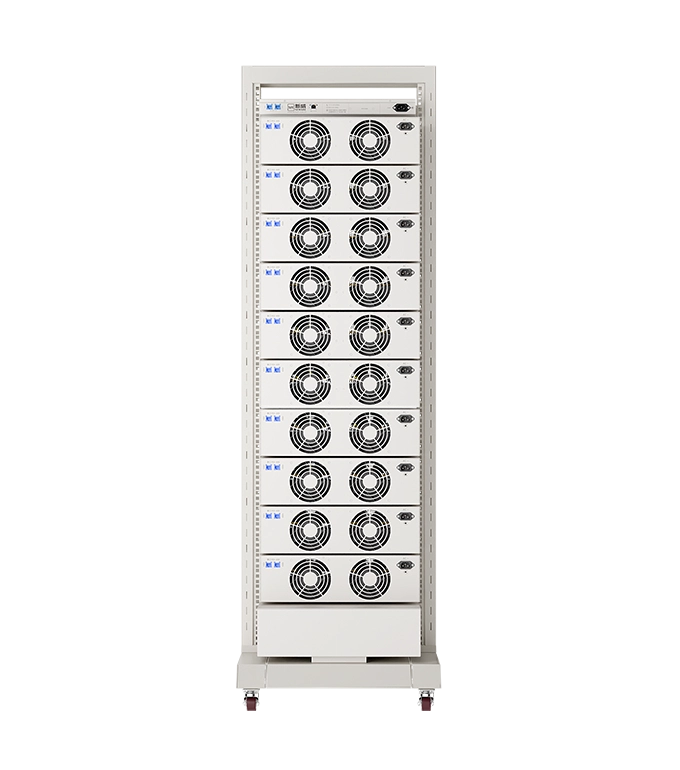

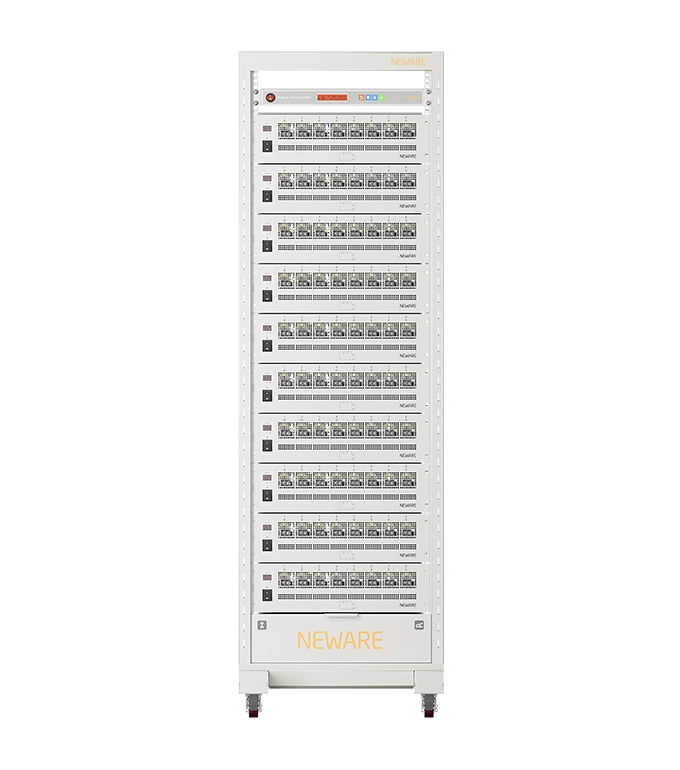

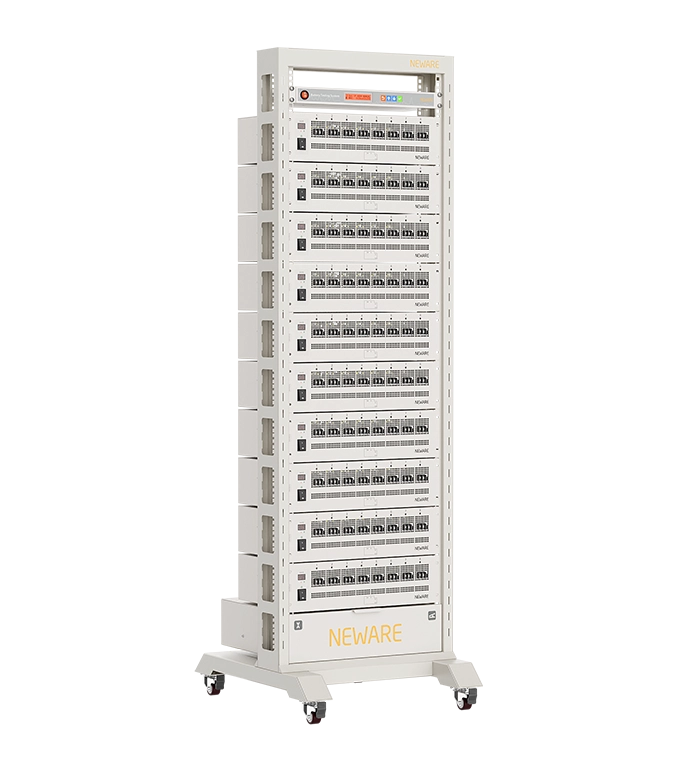

높이 3U(13.335cm)의 작은 크기로 설치 공간을 최소화합니다. 여러 유닛을 랙(갠트리)에 조립해 다수의 배터리를 동시에 시험할 수 있습니다.

다양한 시험 모드

  • 사이클 수명 시험
  • 율(Rate) 충·방전 시험
  • 펄스 시뮬레이션 시험
  • GITT 시험
  • DCIR 시험
  • dQ/dV 미분 용량 곡선 분석

에너지 회생 (효율 >65%)

배터리 방전 시 발생하는 에너지를 회수해 다른 채널의 배터리에 공급하거나 내부 전력망으로 되돌려 에너지를 절감합니다.

안전 보호 기능

  • 방전 데이터 보호
  • 오프라인 시험 기능
  • 전압 상한 / 하한 설정
  • 전류 상한 / 하한 설정
  • 용량 상한 설정
  • 지연 시간 설정

프로그래밍 기능

  • DBC 설정 : DBC 파일 가져오기·편집·내보내기 지원, 프로그램 업그레이드 없이 DBC 코드 수정만으로 다양한 배터리 팩 프로토콜과 통신
  • CC & CV 충·방전 시험 : 설정 전압에 도달하면 CV 모드로 스파이크 없이 매끄럽게 전환
  • 구간 기록 : 스텝당 전압·전류·시간 기준 최대 3개 구간의 기록 조건 설정

주변 장치 연동

보조 전압·보조 온도 채널 및 환경 챔버 등 주변 장치와 연동해, 배터리 양산 시험을 위한 다차원적이고 정량적인 시험 환경을 구성할 수 있습니다.

항목사양
장비명CE-4000 Battery Testing System
입력 전원AC 220V ±10% / 50Hz
입력 유효 전력1.2kW
분해능AD: 24bit; DA: 16bit
입력 임피던스≥100MΩ
전압
정전압 제어 범위0.025V ~ 5V
최소 방전 전압2V (2m wire length)
정확도±0.02% of F.S.
안정도0.1% of F.S.
전류
채널당 출력 범위Range 1: 1 A;
Range 2: 6 A;
Range 3: 12 A;
Range 4: 20 A;
정확도±0.05% of F.S.
안정도0.1% of F.S.
CV 컷오프 전류Range 1: 2mA;
Range 2: 12mA;
Range 3: 24mA;
Range 4: 40mA;

※ 사양은 NEWARE 공식 기술 사양(Technical Specifications) 기준이며, 제품 개선을 위해 예고 없이 변경될 수 있습니다.

모델전압·전류Range 1Range 2Range 3Range 4
CE-4008Q-5V20A5V20A5mA ~ 1A30mA ~ 6A60mA ~ 12A150mA ~ 20A

* 전압·전류 사양은 요구 사항에 맞춰 커스터마이징할 수 있습니다.
