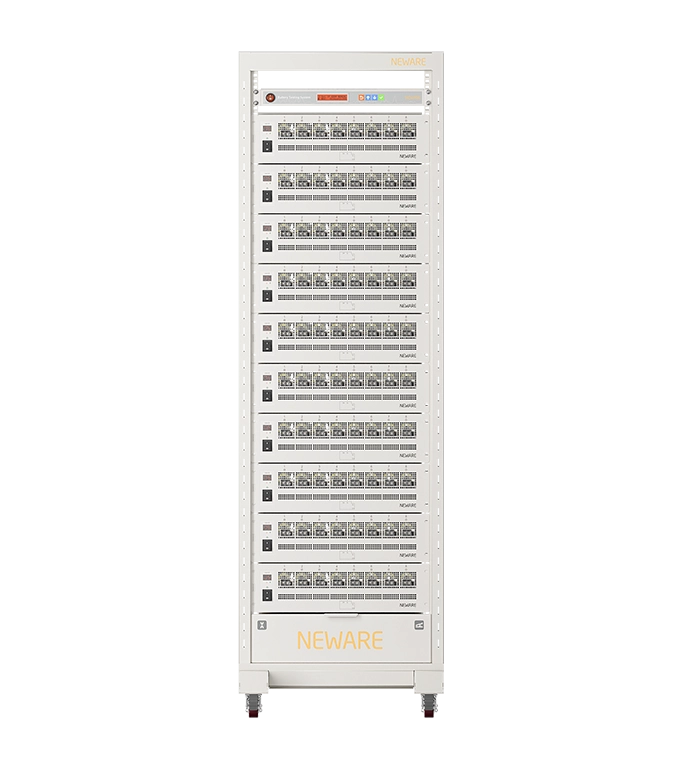

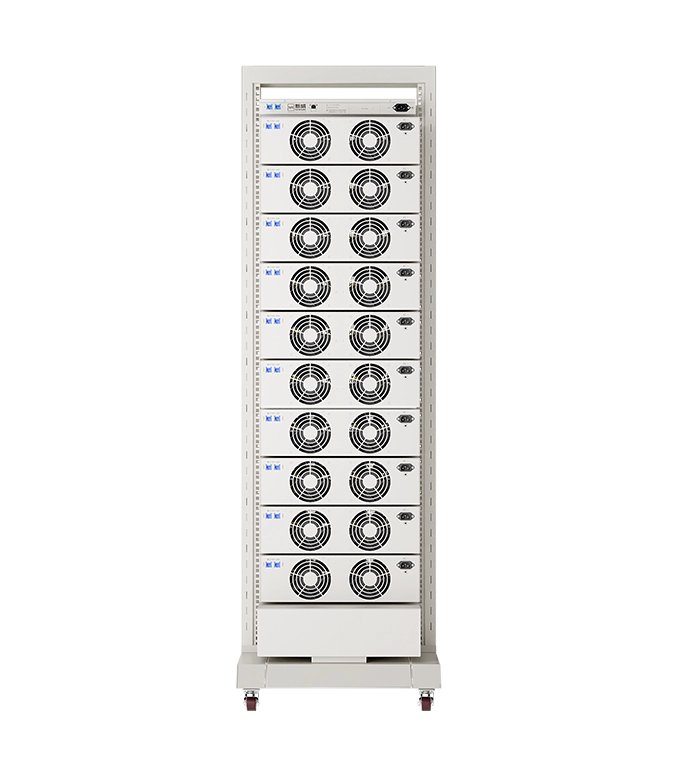

[NEWARE] CE-4008Q-5V30A 배터리 충방전기 (CE-4000)

제품특징
  • 4레인지 전류 전환 : 5mA~1A / 30mA~6A / 60mA~12A / 150mA~30A
  • 전압 정확도 ±0.05% F.S., 전류 정확도 ±0.05% F.S.
  • 기록 주기 10Hz, 샘플링 시간 100ms, 전류 응답 시간 ≤1ms
  • 에너지 회생 : 방전 에너지를 다른 채널 또는 내부 전력망으로 회수 (효율 >65%)
  • 모듈형 설계 : 유닛당 8채널, 채널별 독립 데이터 수집·프로그래밍 (최대 254 스텝), 높이 3U
  • 사이클 수명·율특성·펄스·GITT·DCIR 시험 및 dQ/dV 분석 지원

CE-4008Q-5V30A는 4개의 전류 레인지를 전환해 작은 전류부터 30A까지 정밀하게 제어하는 에너지 회생형 배터리 충방전기입니다. 유닛당 8채널의 모듈형 구조로 채널마다 독립적인 데이터 수집과 프로그래밍(최대 254 스텝)이 가능합니다. 최대 5V 30A로 DCIR·GITT 시험에 대응하며, 최대 80개 배터리를 동시에 시험할 수 있습니다.

전압 정확도
±0.05% F.S.
전류 정확도
±0.05% F.S.
기록 주기
10Hz
전류 응답 시간
≤1ms
에너지 효율
>65%
오프라인 테스트
1GB

4레인지 전류 전환

5mA~1A , 30mA~6A , 60mA~12A , 150mA~30A의 4개 전류 레인지를 선택할 수 있어, 작은 전류는 작은 레인지에서 정확하게 제어할 수 있습니다.

컴팩트한 3U 설계

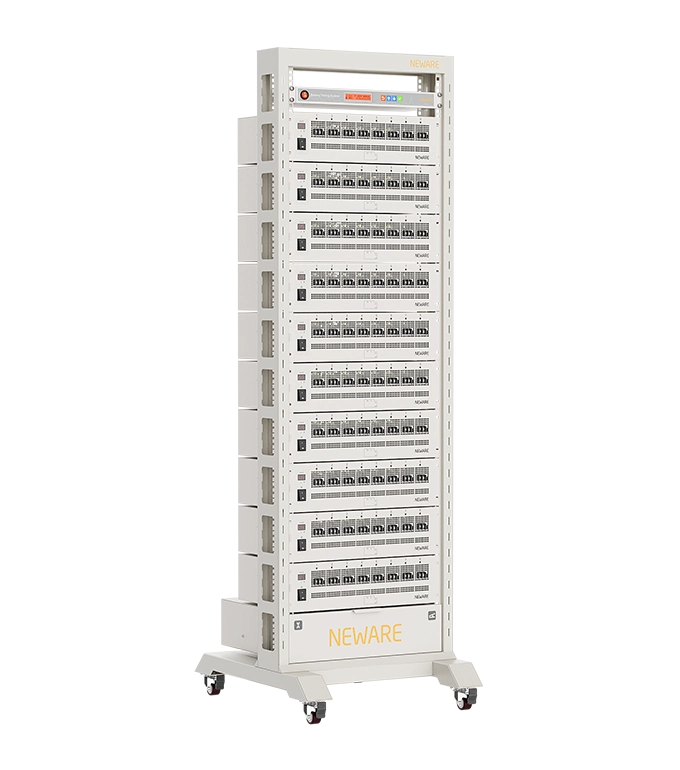

높이 3U(13.335cm)의 작은 크기로 설치 공간을 최소화합니다. 여러 유닛을 랙(갠트리)에 조립해 다수의 배터리를 동시에 시험할 수 있습니다.

다양한 시험 모드

  • 사이클 수명 시험
  • 율(Rate) 충·방전 시험
  • 펄스 시뮬레이션 시험
  • GITT 시험
  • DCIR 시험
  • dQ/dV 미분 용량 곡선 분석

에너지 회생 (효율 >65%)

배터리 방전 시 발생하는 에너지를 회수해 다른 채널의 배터리에 공급하거나 내부 전력망으로 되돌려 에너지를 절감합니다.

안전 보호 기능

  • 방전 데이터 보호
  • 오프라인 시험 기능
  • 전압 상한 / 하한 설정
  • 전류 상한 / 하한 설정
  • 용량 상한 설정
  • 지연 시간 설정

프로그래밍 기능

  • DBC 설정 : DBC 파일 가져오기·편집·내보내기 지원, 프로그램 업그레이드 없이 DBC 코드 수정만으로 다양한 배터리 팩 프로토콜과 통신
  • CC & CV 충·방전 시험 : 설정 전압에 도달하면 CV 모드로 스파이크 없이 매끄럽게 전환
  • 구간 기록 : 스텝당 전압·전류·시간 기준 최대 3개 구간의 기록 조건 설정

주변 장치 연동

보조 전압·보조 온도 채널 및 환경 챔버 등 주변 장치와 연동해, 배터리 양산 시험을 위한 다차원적이고 정량적인 시험 환경을 구성할 수 있습니다.

항목사양
장비명CE-4000 Battery Testing System
입력 전원AC 220V ±10% / 50Hz
입력 유효 전력1.71 kW
분해능AD: 24bit; DA: 16bit
입력 임피던스≥1MΩ
전압
정전압 제어 범위0.025V ~ 5V
최소 방전 전압1.5V (2m wire length)
정확도±0.05% of F.S.
안정도0.1% of F.S.
전류
채널당 출력 범위Range 1: 5 mA ~ 1 A;
Range 2: 30 mA ~ 6 A;
Range 3: 60 mA ~ 12 A;
Range 4: 150 mA ~ 30 A;
정확도±0.05% of F.S.
안정도0.1% of F.S.
CV 컷오프 전류Range 1: 0.005A;
Range 2: 0.03A;
Range 3: 0.06A;
Range 4: 0.15A;

※ 사양은 NEWARE 공식 기술 사양(Technical Specifications) 기준이며, 제품 개선을 위해 예고 없이 변경될 수 있습니다.

모델전압·전류Range 1Range 2Range 3Range 4
CE-4008Q-5V30A5V30A5mA ~ 1A30mA ~ 6A60mA ~ 12A150mA ~ 30A

* 전압·전류 사양은 요구 사항에 맞춰 커스터마이징할 수 있습니다.
