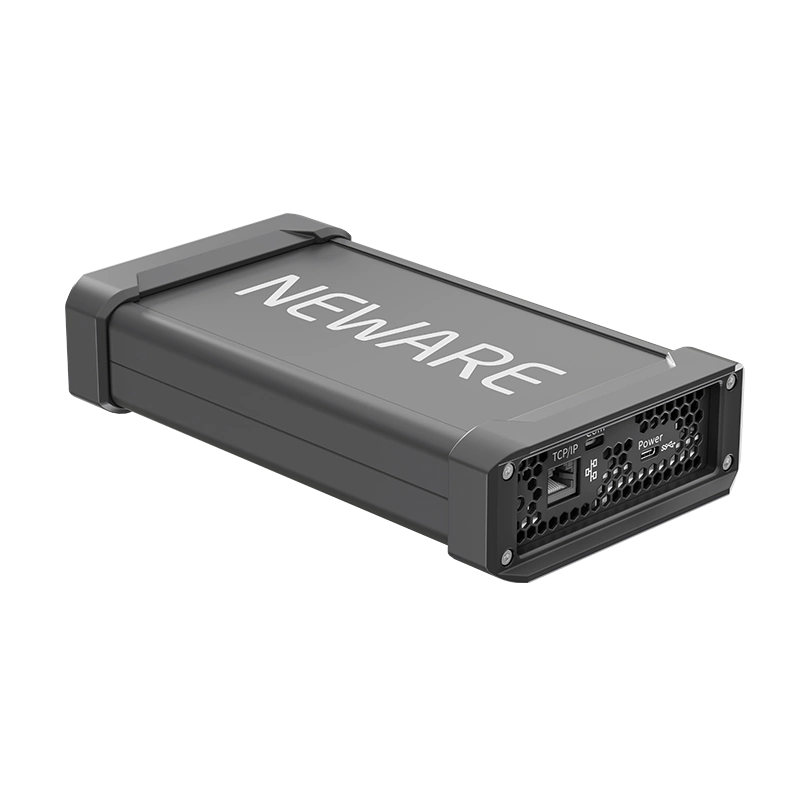

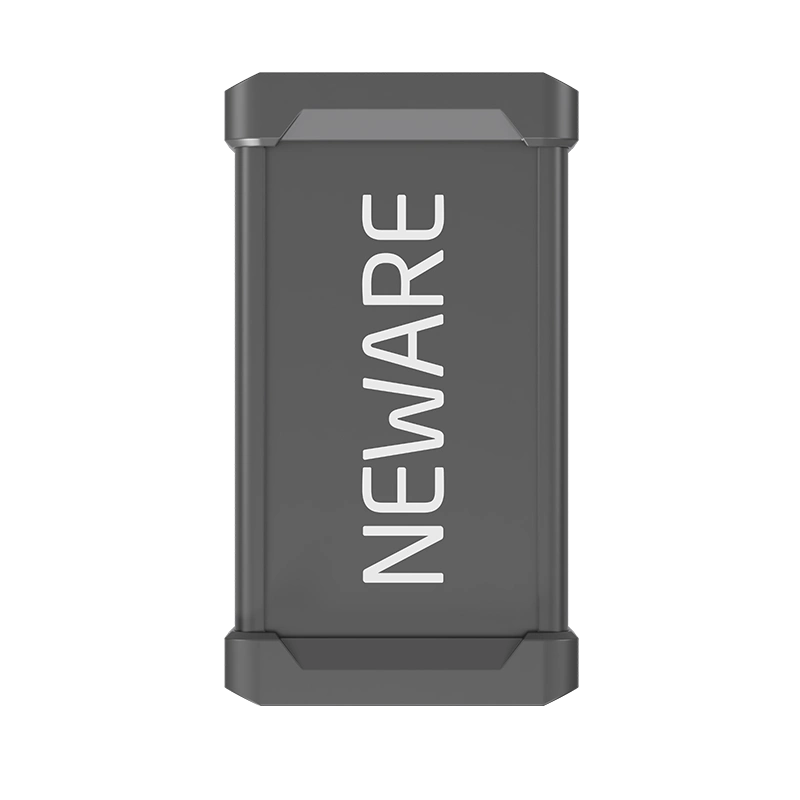

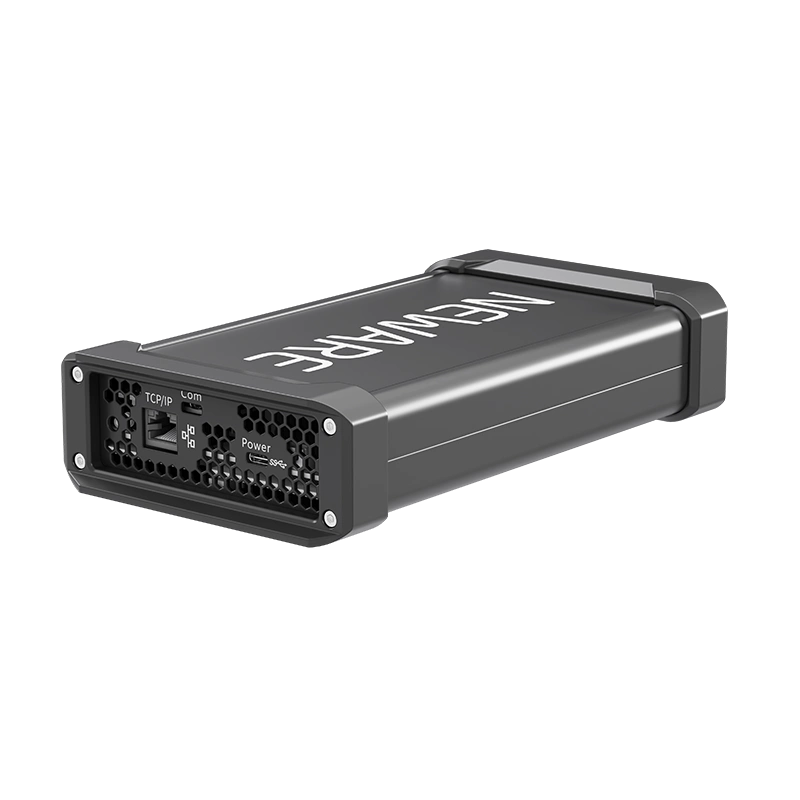

[NEWARE] CT-8002S-5V100mA-CV 휴대형 배터리 충방전기 (CT-8000)

제품특징
  • 배터리 소재 연구용 휴대형 충방전기, 인시투(in-situ) 시험 지원
  • 순환전압전류(CV) 시험 : 충·방전 사이클 사이에 CV 스캔 삽입
  • 전압 -5V~5V, 0.1μA~100mA 6레인지 전류, ±0.01% F.S. 정확도
  • 24bit AD 샘플링, 4선식 연결, CC·CV 이중 폐루프 제어
  • 전류 응답 시간 ≤20μs, 끊김 없는 전류 전환
  • 226×127×48mm 소형 본체, Type-C 전원 포트, 오프라인 시험·정전 보호

CT-8002S-5V100mA-CV는 배터리 소재 연구를 위한 휴대형 배터리 충방전 시스템으로, 인시투(in-situ) 시험을 지원합니다. 순환전압전류(CV) 시험, ≤20μs 전류 응답, 6레인지 전류 측정을 갖춰 실험실 수준의 정밀도를 제공합니다.

전압·전류 정확도
±0.01% F.S.
전압 범위
-5V ~ 5V
전류 레인지
6레인지 (최대 100mA)
전류 응답 시간
≤20μs
분해능
AD 24bit / DA 16bit
크기
226×127×48mm

휴대형·인시투 시험

  • 226×127×48mm의 소형 본체로 휴대와 설치가 간편하며, 오프라인 시험과 정전 보호를 지원합니다.
  • 실험실 연구 : 인시투 배터리 시험
  • 생산 라인 검사 : 현장 고장 진단
  • 야외 시험 : 이동형 시험
  • 대학 교육 : 실험·실습 교육

순환전압전류(CV) 시험

충·방전 사이클 사이에 CV 스캔을 삽입할 수 있습니다. 사이클 수만 설정하면 자동으로 CV 스캔을 수행해, 배터리 노화를 모사하고 사이클별 전극 반응 특성을 검증할 수 있습니다.

고정밀 전류 제어

-5V ~ 5V 전압 범위와 0.1μA ~ 100mA의 6개 전류 레인지에서 ±0.01% F.S. 정밀도를 구현합니다. 24bit AD 샘플링과 4선식 연결로 미세 신호를 정확히 포착하며, 정전류·정전압 이중 폐루프 제어로 배터리 소재 연구에 실험실 수준의 정밀도를 제공합니다.

빠른 응답과 끊김 없는 전류 전환

전류 응답 시간 ≤20μs와 끊김 없는 전류 전환으로 충·방전 중의 동적 변화를 빠르게 포착해, 실제 과도 조건을 재현하는 실시간 데이터를 확보할 수 있습니다.

항목사양
장비명Portable Battery Testing System
모델CT-8002S-5V100mA-CV
분해능AD: 24bit; DA: 16bit
전압
출력 범위-5V-5V
최소 방전 전압-5V
정확도± 0.01% of F.S.
안정도0.02% of F.S.
전류
출력 범위Range1: 0.1mA; Range2: 1mA; Range3: 5mA;
Range4: 10mA; Range5: 50mA; Range6: 100mA
정확도± 0.01% of F.S.
최소 출력 전류0.2μA
CV 컷오프 전류Range1: 0.1μA; Range2: 1μA; Range3: 5μA;
Range4: 10μA; Range5: 50μA; Range6: 0.1mA
안정도0.02% of F.S.
전력
채널당 출력 전력0.5W
정확도±0.02% of F.S.
안정도0.04% of F.S.

※ 사양은 NEWARE 공식 기술 사양(Technical Specifications) 기준이며, 제품 개선을 위해 예고 없이 변경될 수 있습니다.
