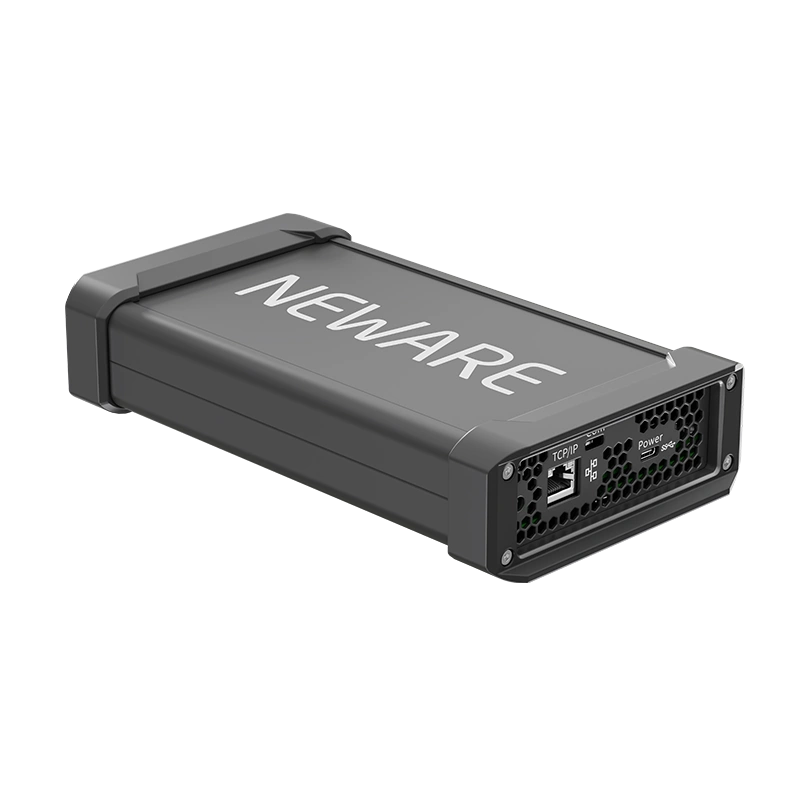

[NEWARE] CT-8002S-5V100mA-EIS 배터리 충방전기 CV·EIS (CT-8000)

제품특징

CT-8002S-5V100mA-EIS는 배터리 R&D를 위해 설계된 초고정밀 휴대형 배터리 충방전 시스템입니다. 0.01% F.S. 전압·전류 정확도와 1ms 샘플링 간격에 CV·EIS 시험 기능을 통합해, 충·방전과 임피던스 측정을 한 장비에서 수행할 수 있습니다.

전압·전류 정확도 ±0.01% F.S.	샘플링 간격 1ms	전압 범위 -5V ~ 5V
최대 전류 100mA	통합 시험 CV · EIS	분해능 AD 24bit / DA 16bit

-5V ~ 5V 전압 범위와 최대 100mA 전류에서 여러 전류 레인지를 자동 전환합니다. 고정밀 전압·전류 측정과 고속 샘플링으로 모든 세부 변화를 정확히 포착합니다.

마이크로초 단위의 전류 응답 시간을 제공하며, 양극성(바이폴라) 선형 회로를 적용해 전류가 0점을 매끄럽게 통과하므로 충·방전 사이의 전환 지연이 없습니다.

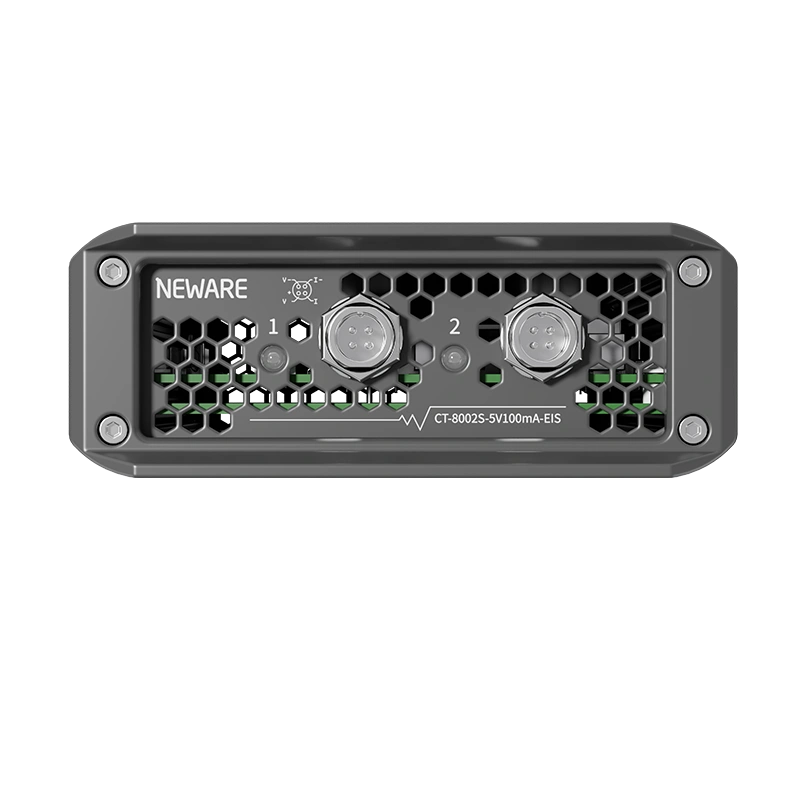

2채널 동시 CV 시험을 지원합니다. 충·방전 시퀀스와 CV 시퀀스를 일괄로 내려 배터리를 다시 장착할 필요가 없어 시험 효율이 크게 향상됩니다.

모든 채널에 EIS 기능이 기본 탑재되어 있습니다. 임피던스 측정이 충·방전 과정과 매끄럽게 연계되며, 2채널 동시 측정으로 배터리 내부의 전기화학 정보를 효율적으로 얻을 수 있습니다.

항목	사양
장비명	CT-8000 Battery Testing System
모델	CT-8002S-5V100mA-EIS
분해능	AD: 24bit; DA: 16bit
전압
출력 범위	-5V-5V
최소 방전 전압	-5V
정확도	± 0.01% of F.S.
안정도	0.02% of F.S.
전류
출력 범위	Range1: 0.1mA; Range2: 1mA; Range3: 5mA; Range4: 10mA; Range5: 50mA; Range6: 100mA
정확도	± 0.01% of F.S.
안정도	0.02% of F.S.
전력
채널당 출력 전력	0.5W
정확도	±0.02% of F.S.
안정도	0.04% of F.S.

※ 사양은 NEWARE 공식 기술 사양(Technical Specifications) 기준이며, 제품 개선을 위해 예고 없이 변경될 수 있습니다.
