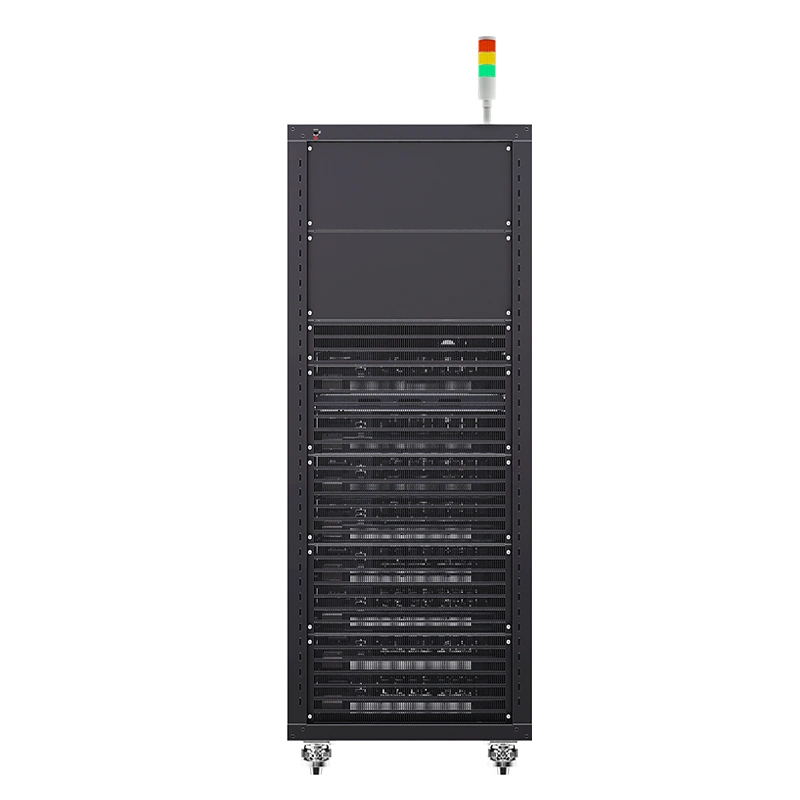

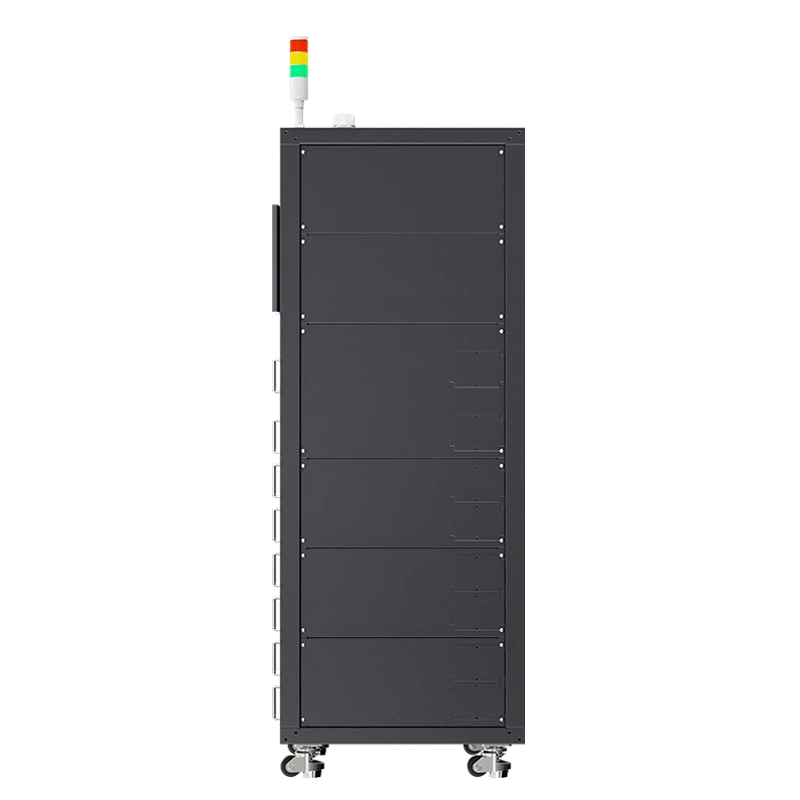

CE-5008Q-20V30A-SMB-DS는 3mA~30A의 4레인지 전류를 갖춘 전문가용 8채널 배터리 충방전기입니다. 드론의 미소 전류 대기 검출, 노트북 배터리의 SMBus 프로토콜 해석, 생산 라인 모듈 에이징 검증 등에 활용되며 100Hz 고속 데이터 수집과 30ms 동적 전류 전환을 제공합니다.

효율적인 배터리 시험 솔루션

정전류·정전압 소스의 이중 폐루프 구조로 고정밀 전압·전류 시험과 빠른 응답을 제공하며, CC, CV, CC-CV, 펄스 충·방전 등 다양한 모드를 지원합니다. 노트북, 드론, 전동공구용 배터리의 성능 평가에 적합합니다.

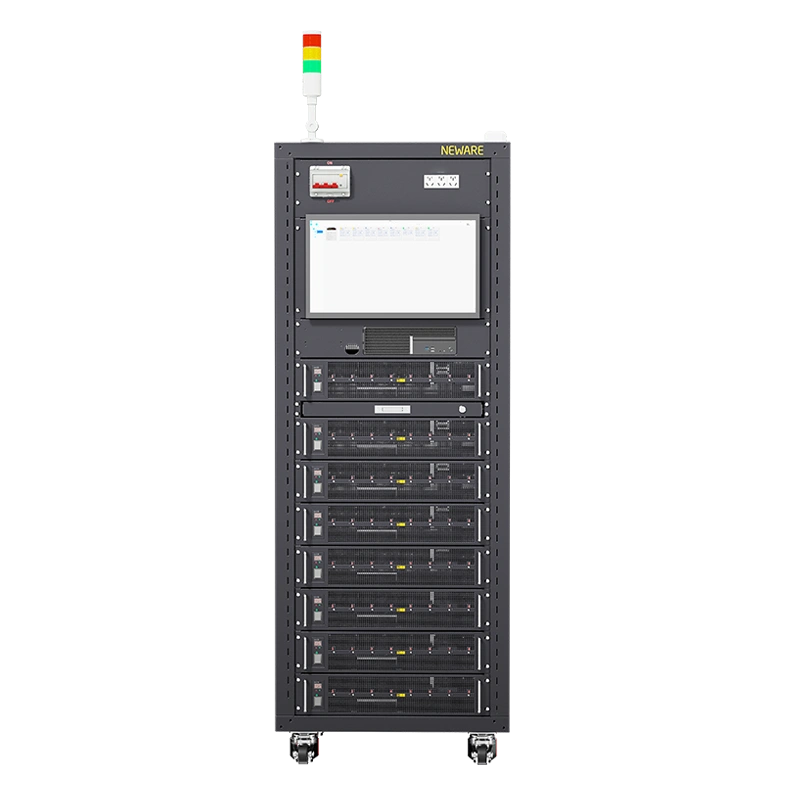

PC 내장형 고집적 설계

충방전 장비 랙에 컴퓨터를 내장해 외부 컴퓨터 없이 단독으로 운용할 수 있습니다. 실험실 공간과 외부 배선을 줄여 배선 고장 위험을 낮추고, 원격 모니터링과 조작도 지원합니다.

정밀한 배터리 성능 평가

• 0.03A, 0.3A, 3A, 30A의 4개 레인지와 ±0.02% F.S. 정확도로 미소 펄스 방전부터 30A 부하 시험까지 배터리 열화 메커니즘을 정확하게 포착
• 전류 응답 시간 ≤30ms로 충·방전 중의 동적 변화를 포착해 실제 과도 조건 재현
• 8채널을 100Hz로 동기 샘플링 (Δt=0.01s / ΔI=30mA / ΔU=20mV)해 미세 단락에 따른 내부 저항 변화 검출
• 4선식 측정으로 리드 저항 오차 제거
• 최대 4단 중첩 루프로 급속 충전 후 일상 사용 등 복잡한 실사용 조건 모사

SMBus 프로토콜 해석과 DBC 설정

SMBus/I²C 프로토콜 해석과 사용자 DBC 설정으로 배터리 상태 데이터를 읽어, SOC/SOH/온도 등 20여 개 파라미터를 동기 디코딩하며 스마트 배터리의 동적 관리·시험을 지원합니다. 시험 중 DBC 파일로 메시지를 해석해 이상 신호를 찾을 수 있습니다.
