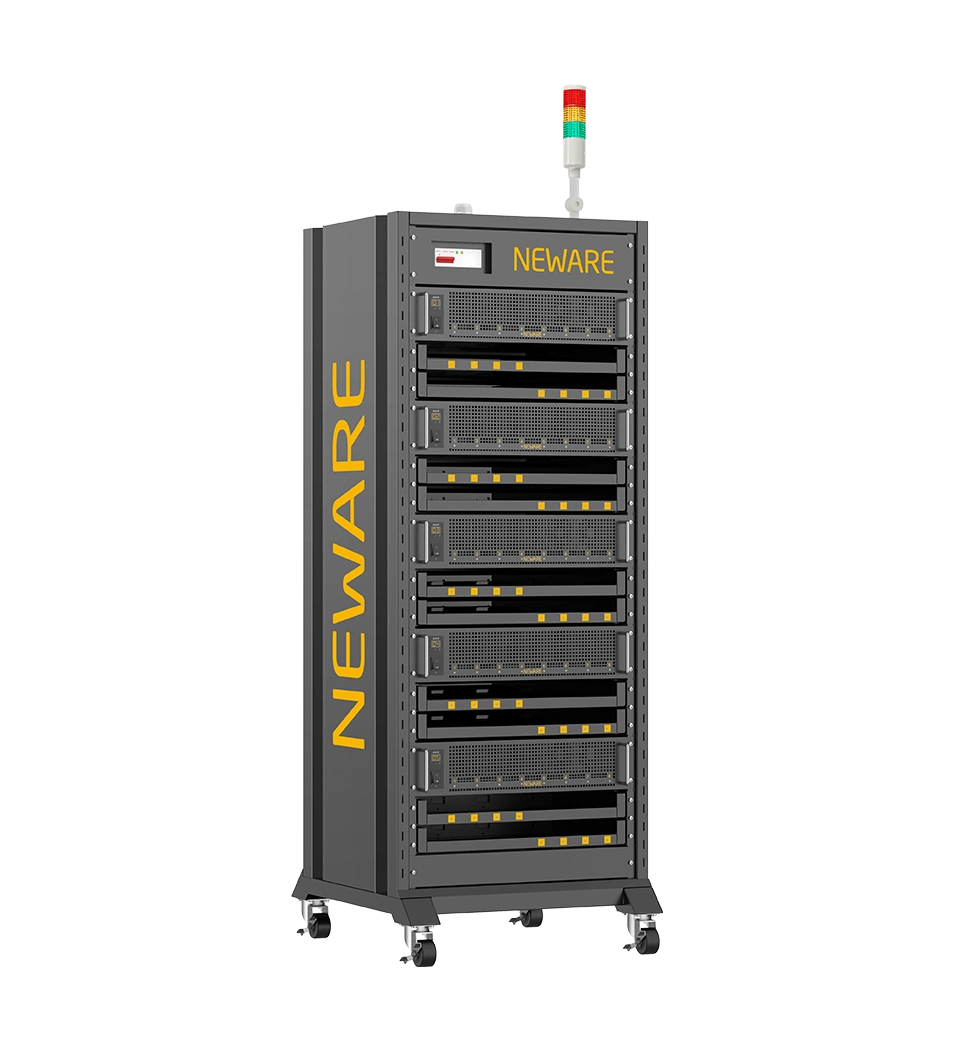

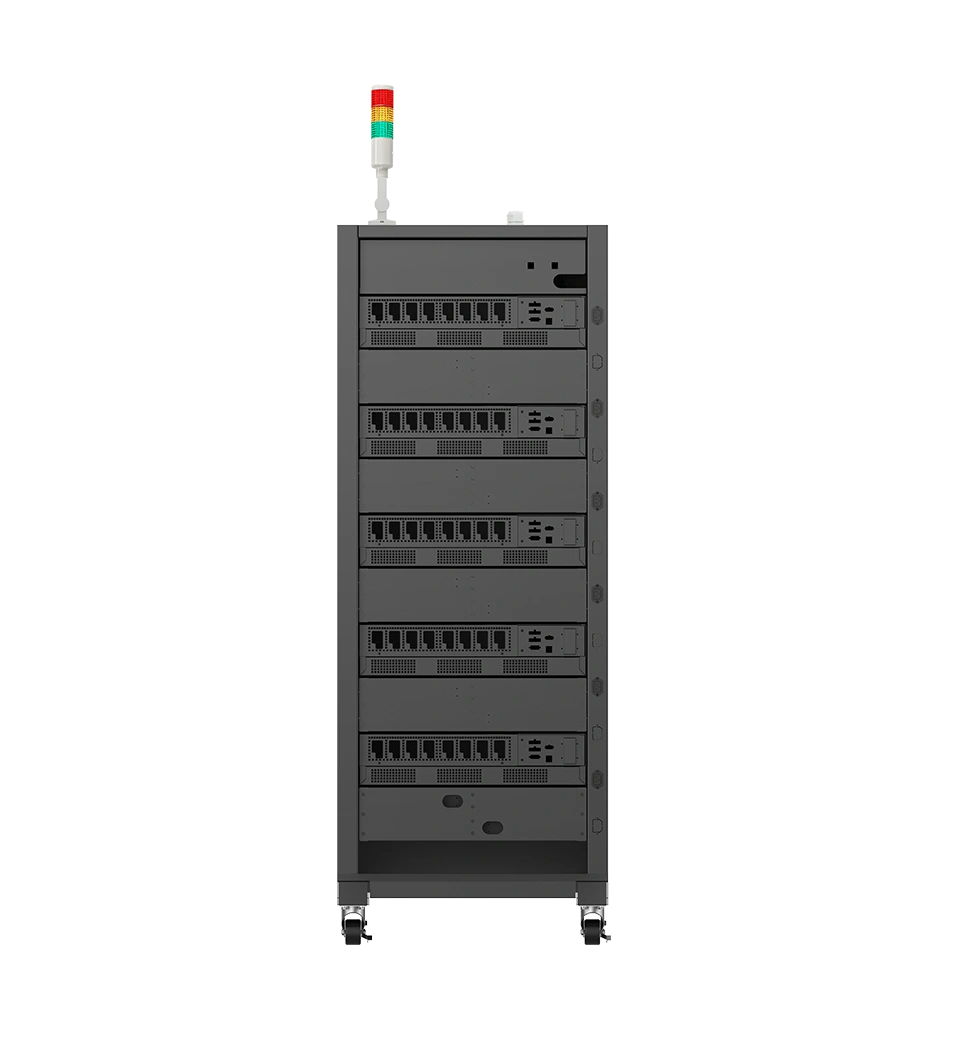

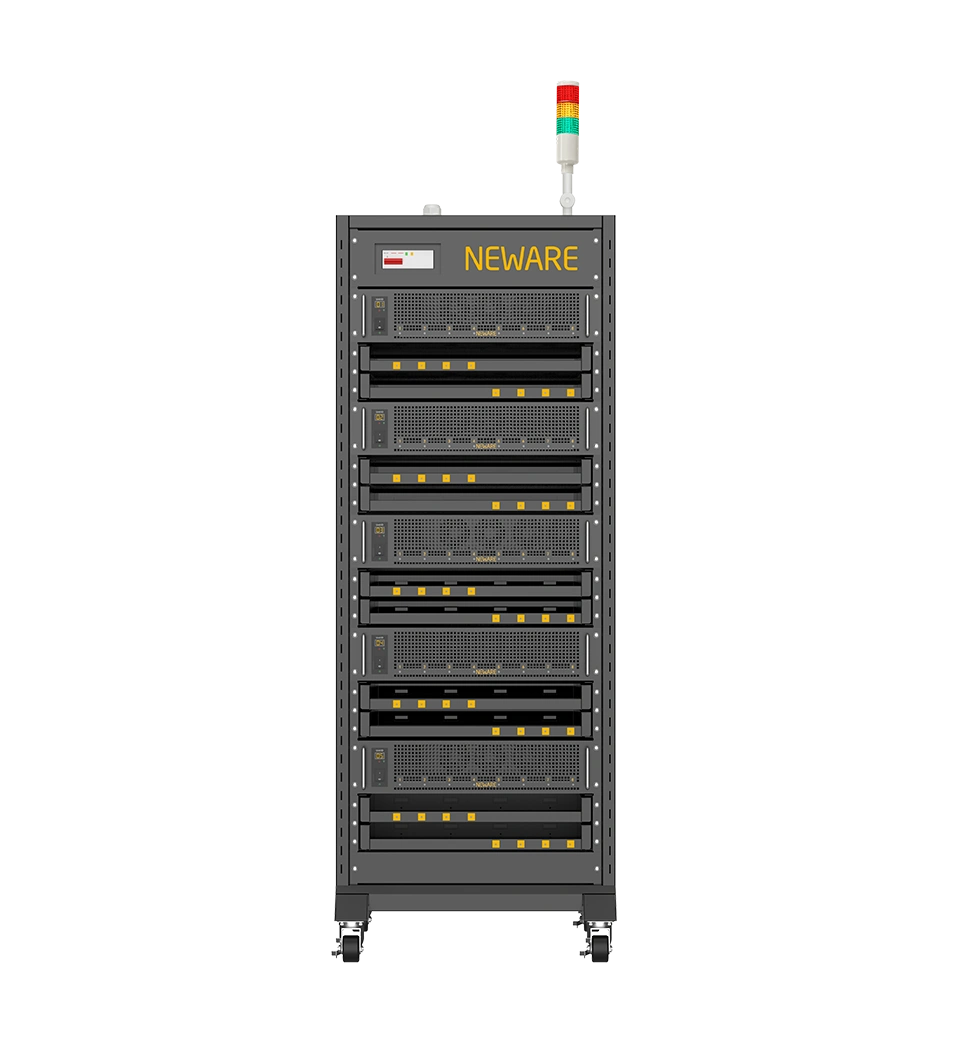

[NEWARE] CE-5040-20V10A 배터리 충방전기 SMBus (CE-5000)

제품특징
  • 전압/전류 20V/10A (채널당 전류 측정 10mA~10A, 전압 측정 2V~20V)
  • 전압 정확도 ±0.02% F.S., 기록 주기 100Hz, 전류 응답 시간 ≤20ms
  • AD/DA 분해능 16Bit, 단일 사이클 운전 횟수 255회, 오프라인 테스트 1GB/CH
  • SMBus·I2C 통신 (고속 모드 100kHz), Smart Battery Data Specification Rev 1.1 지원
  • 유닛당 8채널 독립 운전, 채널별 SMBus 파라미터 목록 개별 설정
  • 에너지 회생 효율 (최소) 65%, 15가지 안전 보호 기능

CE-5040-20V10A는 SMBus·I2C 통신을 지원하는 20V 10A 배터리 충방전기입니다. 유닛당 8채널이 독립적으로 운전되며, 채널마다 서로 다른 SMBus 파라미터 목록을 읽도록 설정할 수 있습니다.

전압 정확도
±0.02% F.S.
기록 주기
100Hz
전류 응답 시간
≤20ms
단일 사이클 운전 횟수
255 cycles
AD/DA 분해능
16Bit
오프라인 테스트
1GB/CH

다양한 시험 모드

  • 사이클 수명 시험
  • 율(Rate) 충·방전 시험
  • 펄스 시뮬레이션 시험
  • GITT 시험
  • DCIR 시험
  • dQ/dV 미분 용량 곡선 분석

에너지 회생 (최소 65%)

배터리 방전 시 발생하는 에너지를 회수해 다른 채널의 배터리에 공급하거나 내부 전력망으로 되돌려 에너지를 절감합니다.

독립 채널, 강력한 성능

유닛당 8채널이 독립적으로 운전되며, 채널마다 서로 다른 SMBus 파라미터 목록을 읽도록 설정할 수 있습니다. 채널당 읽는 파라미터 수가 적으면 초당 10회 이상의 갱신 속도를 구현합니다.

폭넓은 호환성

SMBus 및 I2C 통신 프로토콜과 100kHz 고속 모드를 지원합니다. 소프트웨어는 Smart Battery Data Specification Revision 1.1에 정의된 표준 필드 명령을 지원하며, 사용자가 DBC를 편집해 다양한 칩 프로토콜에 대응할 수 있습니다.

안전 보호 기능

  • 정전 데이터 보호
  • 전압 제한
  • 전류 제한
  • 제어 파라미터 편차 보호
  • 전류·전압 변동 보호
  • 전압 기울기 보호
  • 지연 보호
  • 역접속 보호
  • 입력 과전압 보호
  • 출력 과전압 보호
  • 입력 과전류 보호
  • 출력 과전류 보호
  • 과열 보호
  • 과부하 보호
  • 출력 무부하 보호

주변 장치 연동

보조 전압·보조 온도 등 주변 장치와 연동해 배터리 양산 시험을 위한 다차원적이고 정량적인 시험 환경을 구성할 수 있습니다.

항목사양
장비명CE-5000 Battery Testing System
모델CE-5040-20V10A
전압·전류20V/10A
전류 측정 범위 (채널당)10mA～10A
전압 측정 범위 (채널당)2V~20V
전압 정확도±0.02% F.S.
기록 주기100Hz
전류 응답 시간≤20ms
단일 사이클 운전 횟수255 cycles
AD/DA 분해능16Bit
오프라인 테스트1GB/CH
에너지 회생 효율 (최소)65%
통신SMBus / I2C (100kHz 고속 모드)

※ 공식 페이지에 별도 기술 사양표가 없어, 페이지에 표기된 주요 사양을 정리했습니다.

※ 사양은 NEWARE 공식 기술 사양(Technical Specifications) 기준이며, 제품 개선을 위해 예고 없이 변경될 수 있습니다.

모델전압·전류전류 측정 범위 (채널당)전압 측정 범위 (채널당)
CE-5040-20V10A20V/10A10mA～10A2V~20V

* 전압·전류 사양은 요구 사항에 맞춰 커스터마이징할 수 있습니다.
