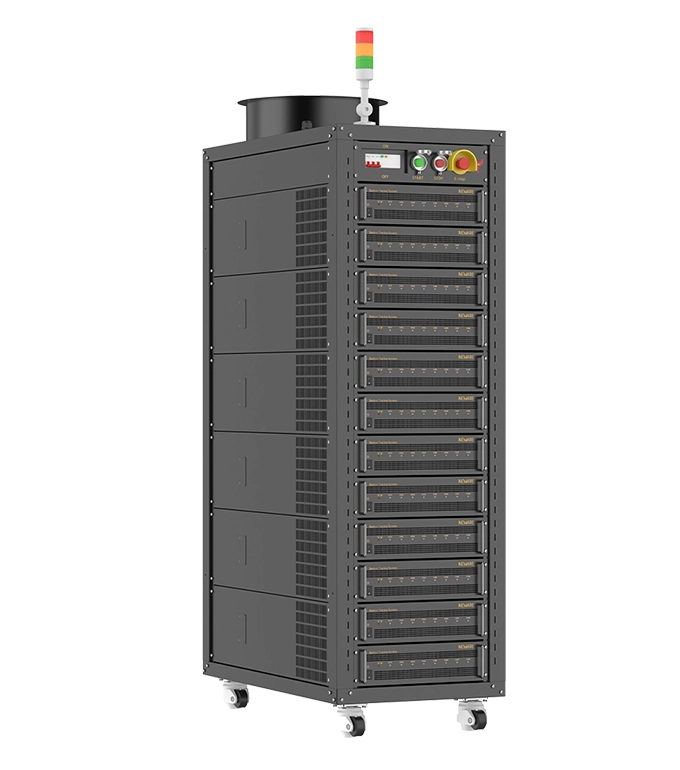

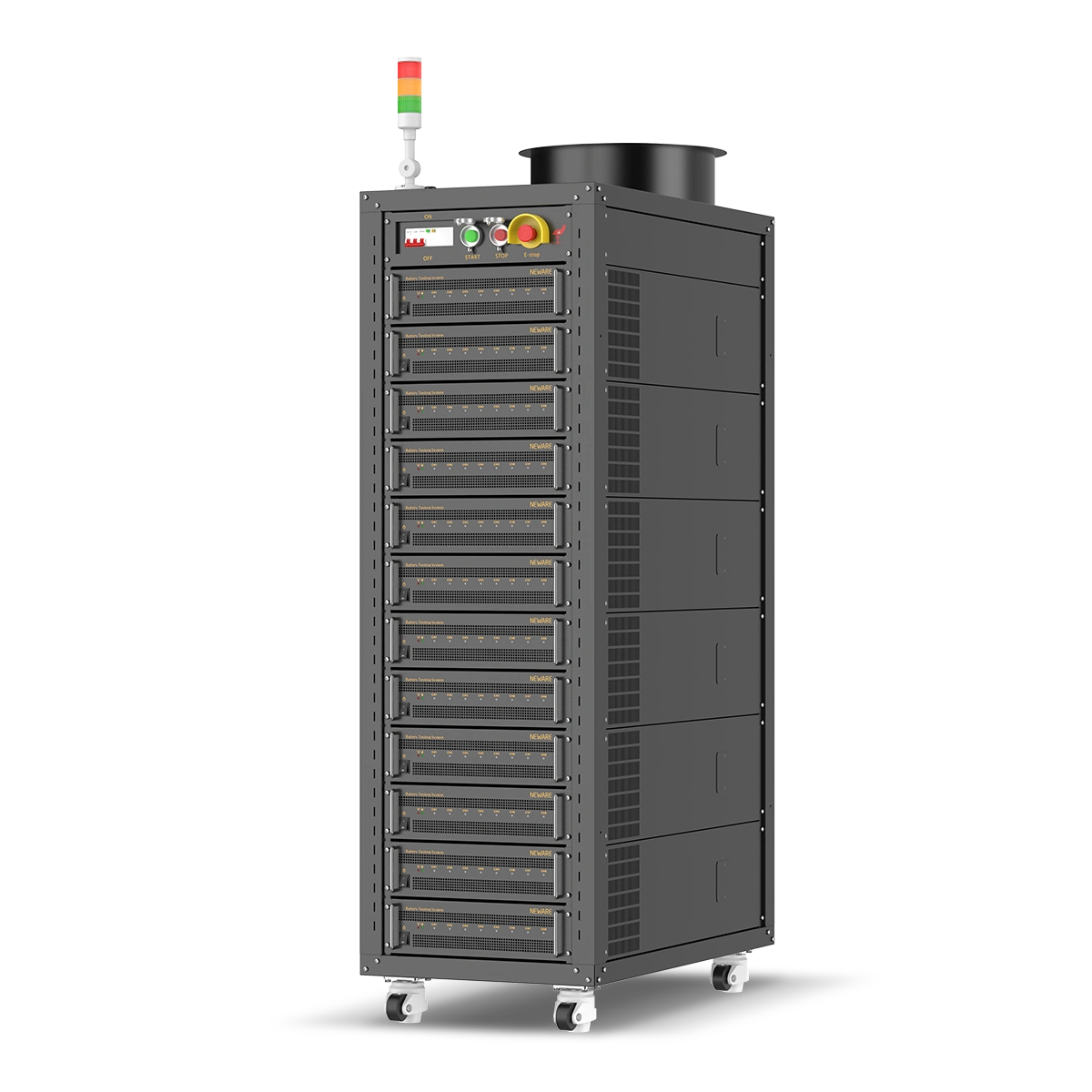

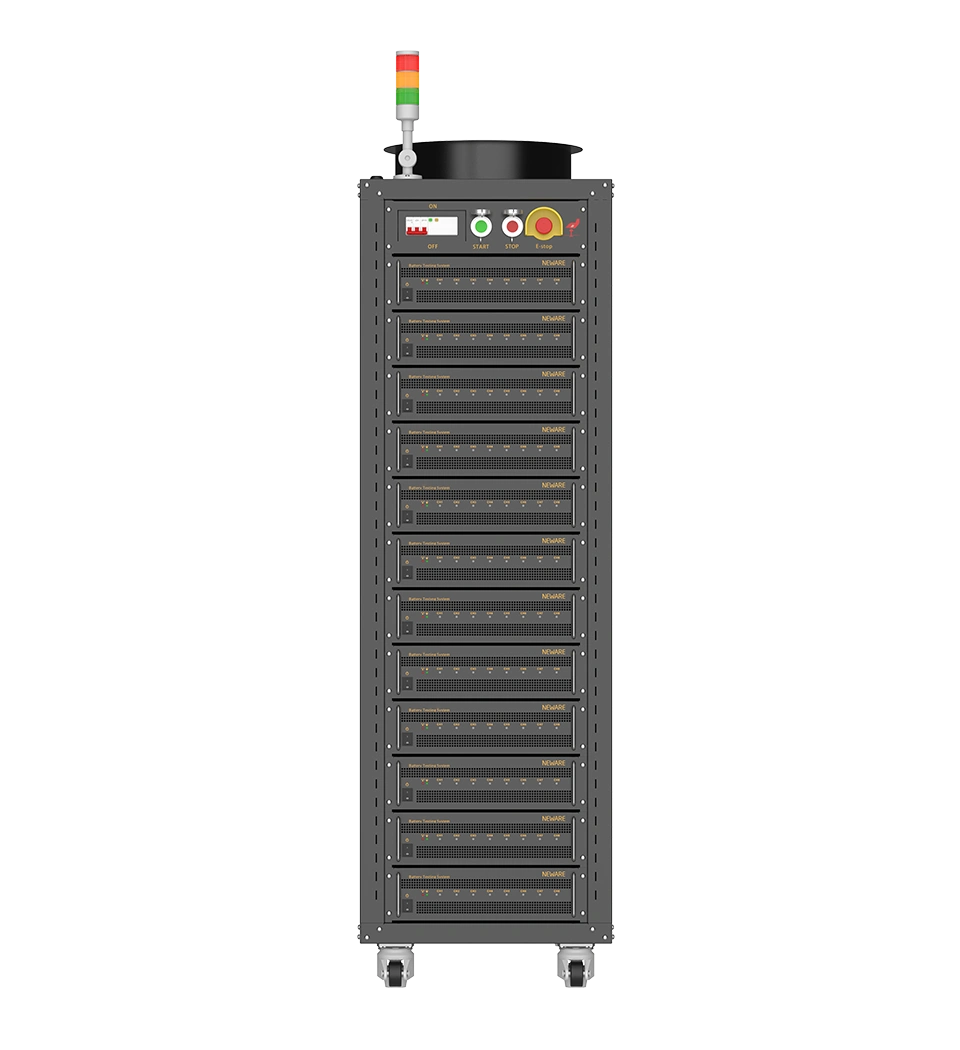

[NEWARE] CT-9000-5V15A 고속 샘플링 배터리 충방전기 (CT-9000)

제품특징

CT-9000-5V15A는 4개 전류 레인지, 넓은 동적 범위, 고속 샘플링과 높은 정확도를 갖춘 배터리 충방전기입니다. 최대 1000Hz의 기록 주기로 짧은 순간의 변화까지 포착합니다.

전압·전류 정확도 ±0.02% F.S.	기록 주기 1000Hz	AD 분해능 16bit
최소 펄스 폭 400μs	오프라인 테스트 1GB	전류 레인지 4레인지

0.015mA ~ 15mA, 15mA ~ 150mA, 150mA ~ 1500mA, 1500mA ~ 15A의 4개 전류 레인지를 선택해 작은 전류는 작은 레인지에서 정확하게 제어할 수 있습니다.

NEWARE의 다른 시험기 대비 높은 최대 1000Hz의 데이터 기록 주기를 제공합니다. CT-9000의 IEC 표준 DCIR 기능 역시 고주파 데이터를 기반으로 해, 같은 시간 동안 더 많은 DCIR 값을 얻을 수 있습니다.

보조 전압·보조 온도 채널 및 환경 챔버 등 주변 장치와 연동해, 배터리 양산 시험을 위한 다차원적이고 정량적인 시험 환경을 구성할 수 있습니다.

항목	사양
장비명	CT-9000 Battery Testing System
전압
채널당 출력 범위	Charge: 0V ~ 5V Discharge: 0V ~ 5V
최소 방전 전압	0V
정확도	± 0.02% of F.S. / range
안정도	0.01% of F.S.
전류
채널당 출력 범위	Range1: 0.015mA ~ 15mA Range2: 15mA ~ 150mA Range3: 150mA ~ 1500mA Range4: 1500mA ~ 15A
정확도	± 0.02% of F.S. Range1: ±3μA Range2: ±30μA Range3: ±300μA Range4: ±3mA
안정도	±0.01% of F.S.
전력
채널당 출력 전력	75W
안정도	± 0.01% of F.S.
시간
전류 응답 시간	≤ 150μS (10% to 90% or 90% to 10%)
스텝 시간	≤(365*24)h/step Time format-00: 00: 00.000(h、m、s、ms)

※ 사양은 NEWARE 공식 기술 사양(Technical Specifications) 기준이며, 제품 개선을 위해 예고 없이 변경될 수 있습니다.

전압·전류	Range 1	Range 2	Range 3	Range 4
5V6A	0.1μA ~ 180μA	180μA ~ 6mA	6mA ~ 180mA	180mA ~ 6A
5V12A	0.12mA ~ 12mA	12mA ~ 120mA	120mA ~ 1200mA	1200mA ~ 12A
5V15A	0.015mA ~ 15mA	15mA ~ 150mA	150mA ~ 1500mA	1500mA ~ 15A

* CT-9000 시리즈의 레인지 구성이며, 본 제품은 5V15A 모델입니다. 전압·전류 사양은 요구 사항에 맞춰 커스터마이징할 수 있습니다.
