AC 전원공급기 (KC인증)

제품특징
  • Total Power : 500 to 4000 VA
  • RMS Voltage : 310 V
  • RMS Current : 5 to 40 A
  • Maximum Frequency : 500 Hz
  • Connectivity : LAN, USB, GPIB

AC6800B 시리즈
기본 AC 전원 공급기
다운타임 없이 안정적인 테스트 환경을 제공합니다

Keysight의 새로운 AC 전원 공급기로 신뢰성을 높이고, 제품이 설계대로 성능을 발휘할 수 있도록 테스트하세요.

Keysight Technologies, Inc.의 AC6800B 시리즈 기본 AC 전원 공급기는 안정적인 전원 공급으로 가동 시간을 극대화합니다. AC 전력망의 전압 변동, 돌입 전류, 과도 스파이크 등의 상황에서도 제품이 정상적으로 작동할 수 있도록 신뢰성 높은 테스트 환경을 제공합니다.


Keysight AC6800B 시리즈 – 신뢰할 수 있는 품질과 성능

  • 직관적인 사용자 인터페이스 – Keysight DC 전원 공급기를 사용해본 경험이 있다면, AC 전원 공급기도 쉽게 사용할 수 있습니다.
  • 유연한 I/O 옵션 – LAN/LXI Core 및 USB(기본 제공), GPIB(옵션) 지원. 표준 웹 브라우저를 통해 원격 제어도 가능합니다.
  • 경제적인 운용 비용 – 글로벌 지원과 업계 최장 기본 보증 기간으로 더욱 안심하고 사용할 수 있습니다.

최대 4000 VA 모델까지 제공되어 다양한 AC 전원 공급 요구를 충족할 수 있습니다.

직관적이고 검증된 사용자 인터페이스로 간편한 조작

AC6800B 시리즈는 직관적인 사용자 인터페이스를 통해 설정 및 측정 정보를 쉽게 확인할 수 있습니다. 전면 패널에서 직접 조작하거나 프로그래밍 방식으로 제어할 수 있으며, 별도의 학습 없이 바로 사용할 수 있습니다. Keysight DC 전원 공급기를 사용해본 경험이 있다면, AC6800B 시리즈도 익숙하게 다룰 수 있습니다.

필요한 정보만 선택하여 표시 가능

측정 옵션을 간단히 클릭하여 원하는 데이터만 화면에 표시할 수 있습니다. 측정 우선순위에 따라 화면 구성을 변경하고, 세부 정보를 점진적으로 추가하여 보다 정밀한 데이터를 확인할 수 있습니다.

디스플레이에는 설정값뿐만 아니라 선택된 출력 결합 모드(coupling mode) 또는 구성이 함께 표시되므로, 프로그래밍 방식으로 AC 전원을 보다 효과적으로 제어할 수 있습니다.

측정 방식은 AC 결합(AC coupled), DC 결합(DC coupled), AC+DC 결합(AC+DC coupled) 중에서 선택할 수 있으며, 출력 결합 모드와 독립적으로 설정 가능합니다.

직접 조작 또는 프로그래밍 방식으로 완전한 기능 활용

전면 패널을 통한 수동 조작뿐만 아니라 SCPI(Standard Commands for Programmable Instruments) 명령어를 사용한 프로그래밍 방식으로도 모든 기능을 완벽하게 제어할 수 있습니다.

다양한 I/O 옵션으로 유연한 연결 지원

Keysight AC6800B 시리즈 기본 AC 전원 공급기는 LAN/LXI Core 및 USB 인터페이스(기본 제공) 를 지원하며, 기존 시스템과의 호환성을 위해 GPIB 인터페이스(옵션) 도 제공합니다. GPIB 옵션은 사용자가 직접 설치할 수 있어 편리하게 활용할 수 있습니다.

원격 설정, 모니터링 및 제어 기능

AC6800B 시리즈에는 내장 웹 서버 가 포함되어 있어, 표준 웹 브라우저를 통해 원격으로 장치를 제어할 수 있습니다. 이는 LXI Core 사양을 뛰어넘는 확장된 기능 으로, 어디서든 기기의 상태를 모니터링하고 제어할 수 있도록 지원합니다.


옵션 아날로그 입력 보드로 더욱 유연한 신호 생성

비정현파 출력 파형을 생성하거나 과도(transient) 이벤트를 출력하려면 옵션 아날로그 입력 보드 를 활용하세요. 이 기능을 사용하면 함수 발생기(function generator) 를 통해 원하는 아날로그 파형을 생성할 수 있습니다. 또한, 외부 DC 제어 신호를 이용해 출력 전압 레벨을 조정할 수도 있어 다양한 테스트 환경에 유용합니다. (아날로그 카드의 자세한 사양은 12페이지 참고)

경제적인 운용 비용 – 글로벌 지원 및 업계 최장 기본 보증 제공

제조 테스트 환경에서 전원 공급기의 초기 비용뿐만 아니라 총 운용 비용(TCO, Total Cost of Ownership) 도 중요한 요소입니다. Keysight AC6800B 시리즈는 높은 신뢰성과 긴 수명 을 바탕으로 장기적인 비용 절감을 실현합니다.

  • 장치 가동 시간(Uptime) 극대화
    Keysight는 업계에서 가장 긴 기본 보증 기간 을 제공하여 유지보수 비용을 최소화하고 예기치 않은 추가 비용 부담을 줄여줍니다.

  • 전 세계 서비스 및 지원 네트워크 활용
    Keysight의 글로벌 서비스 센터를 통해 다양한 국가와 지역에서 AC6800B 시리즈를 쉽게 이동 및 운영 할 수 있습니다. 유지보수가 필요할 경우, 가까운 서비스 센터에서 신속한 지원을 받을 수 있습니다.

  • 손쉬운 교정(calibration) 문서 관리
    각 AC6800B 시리즈 AC 전원 공급기에는 상업용 교정 인증서 와 함께 교정 과정에서 얻은 모든 테스트 데이터 가 포함된 인쇄본이 제공되어 품질 관리를 더욱 편리하게 할 수 있습니다.


    AC6800B 시리즈가 최적의 선택이 될 수 있는 응용 분야

    1. 전 세계에서 사용되는 범용 전원 공급 장치 테스트

    AC6800B 시리즈는 다양한 국가에서 사용되는 전압과 주파수를 출력 할 수 있어, 범용 전원 공급 장치의 글로벌 호환성을 테스트하는 데 적합합니다. 또한, 다양한 내장 측정 기능 을 제공하여 와트(W), VA(피상 전력), 위상각(phase angle) 등을 정밀하게 측정할 수 있습니다. 특히, 전압이 켜지는 위상각을 설정하면 돌입 전류(Inrush Current)도 일관되게 측정 할 수 있습니다.

    2. 400Hz 항공 전자 장비 테스트

    항공 전자 장비(Avionics) 테스트를 위해 단상 400Hz 전원 이 필요하다면, AC6800B 시리즈가 깨끗한 전력(clean power) 을 공급해 줍니다. 이 시리즈는 폭넓은 입력 전압 및 주파수를 지원하며, 500VA부터 4kVA까지 다양한 출력 옵션 을 제공합니다. 현재 항공 전자 장비의 개발, 제조, 유지보수(Repair & Maintenance) 분야 에서 널리 사용되고 있습니다.

    3. 상업용 조명 드라이버 및 안정기(Ballast) 테스트

    LED 드라이버 및 형광등 안정기는 최대 310VAC까지 테스트 가능 하며, 이는 277VAC ± 10% 를 요구하는 전자 제품 테스트에 이상적입니다. 특히 제조 환경에서는 여러 개의 안정기를 병렬로 테스트 할 수 있으며, 500VA에서 4kVA까지 출력 가능한 AC 전원 공급기가 필요합니다.
    AC6800B 시리즈는 안정적인 전압을 출력 하여, 안정기의 효율성 및 출력 조절 기능(Output Regulation) 을 정확하게 평가할 수 있도록 지원합니다.

연구실 및 생산 라인을 위한 새로운 기본 AC 전원 공급기 대안


R&D 연구실에서 기본 AC 전원을 수동으로 제어하든, 완전 자동화된 테스트 랙에서 프로그래밍하여 사용하든, 안정적이고 신뢰할 수 있는 AC 전력을 DUT(Device Under Test)에 공급하는 것이 가장 중요합니다.

AC6800B 시리즈 기본 AC 전원 공급기는 다음과 같은 용도로 활용할 수 있습니다.

  • 전 세계 다양한 AC 전원 환경을 시뮬레이션하는 간단한 테스트
  • 실제 환경을 재현하기 위한 주파수 및 전압 조합 테스트
  • 역률 보정 테스트 및 AC + DC 응용 (예: 입력 회로의 리플 전압 분석)

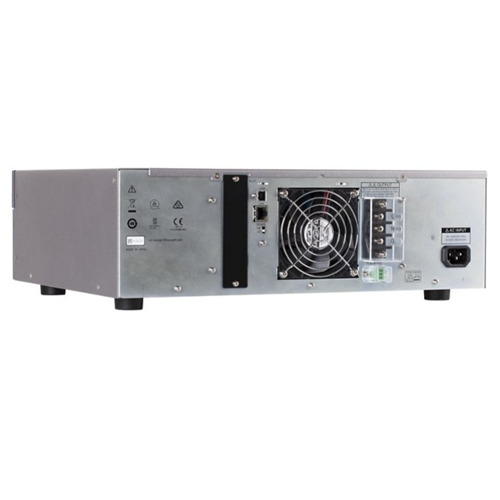

[그림 1] 최대 4000 VA 모델까지 제공되며, 모든 모델이 0 to 310 Vrms, 40 to 500 Hz 범위를 지원합니다.


Specifications



Model

AC6801B

AC6802B

AC6803B

AC6804B

Output ratings for AC mode (155 V/310 V range)



Rated voltage range



1 to 155 Vrms/2 to 310 Vrms

Voltage setting accuracy 1

0.35% of full scale

Output phases

Single



Maximum rms current 2



5 A/2.5 A



10 A/5 A



20 A/10 A



40 A/20 A

Load power factor capability

0 to 1 (leading or lagging)



Maximum power



500 VA



1 kVA



2 kVA



4 kVA

Frequency setting range

40 to 500 Hz

Frequency accuracy

± 0.02%

Output ratings for DC mode (155 V/310 V range)

Rated voltage range

1.4 to 219 V/2.8 to 438 V



Voltage setting accuracy 3



0.3% of full scale/0.25% of full scale

Maximum rms current 4

4 A/2 A

8 A/4 A

16 A/8 A

32 A/16 A

Maximum power

400 W

800 W

1600 W

3200 W








Model



AC6801B



AC6802B



AC6803B



AC6804B

Output voltage stability (155 V/310 V range)

Load regulation 1

For 40 to 100 Hz: ± 0.15 V/± 0.3 V

For other frequencies: ± 0.5 V/± 1 V

Measurements 2, 3 (155 V/310 V range)

Voltage accuracy 4

RMS, AC, DC

For 45 to 65 Hz and DC: ± (0.5% of reading + 0.35 V/0.7 V)

Typical: ± (0.25% of reading + 0.15 V/0.3 V)

For all other frequencies: ± (0.7% of reading + 1.0 V/2.0 V)

Current accuracy 5, 6

RMS, AC, DC

For 45 to 65 Hz and DC:

± (0.5% of reading + 0.02 A/0.01 A)

For 45 to 65 Hz and DC:

± (0.5% of reading + 0.04 A/0.02 A)

For 45 to 65 Hz and DC:

± (0.5% of reading + 0.08 A/0.04 A)

For 45 to 65 Hz and DC:

± (0.5% of reading + 0.16 A/0.08 A)

Typical:


± (0.25% of reading + 0.02 A/0.01 A)

Typical:


± (0.25% of reading + 0.04 A/0.02 A)

Typical:


± (0.25% of reading + 0.08 A/0.04 A)

Typical:


± (0.25% of reading + 0.16 A/0.08 A)





For all other frequencies:

± (0.7% of reading + 0.04 A/0.02 A)

For all other frequencies:

± (0.7% of reading + 0.08 A/0.04 A)

For all other frequencies:

± (0.7% of reading + 0.16 A/0.08 A)

For all other frequencies:

± (0.7% of reading + 0.32 A/0.16 A)

AC power accuracy

(45 to 65 Hz)

7

WAC

± (2% of reading + 0.5 W)

± (2% of reading + 1 W)

± (2% of reading + 2 W)

± (2% of reading + 4 W)

Typical:

± (1% of reading + 0.5 W)

Typical:

± (1% of reading + 1 W)

Typical:

± (1% of reading + 2 W)

Typical:

± (1% of reading + 4 W)

DC power accuracy 7

WDC

± (2% of reading + 0.5 W + 0.02 W/0.01 W per VDC)

± (2% of reading + 1 W + 0.04 W/0.02 W per VDC)

± (2% of reading + 2 W + 0.08 W/0.04 W per VDC)

± (2% of reading + 4 W + 0.16 W/0.08 W per VDC)

Typical:

± (1% of reading + 0.5 W + 0.01 W/0.005 W per VDC)

Typical:

± (1% of reading + 1 W + 0.02 W/0.01 W per VDC)

Typical:

± (1% of reading + 2 W + 0.04 W/0.02 W per VDC)

Typical:

± (1% of reading + 4 W + 0.08 W/0.04 W per VDC)


Supplemental Characteristics



Model

AC6801B

AC6802B

AC6803B

AC6804B

Input rating



Nominal input rating



100 to 120 Vrms/200 to 240 Vrms, 50 Hz or 60 Hz, single-phase

Input voltage range

90 to 132 Vrms/180 to 264 Vrms (auto detected when the power is turned on)

Input frequency range

47 Hz to 63 Hz



Apparent power



800 VA or less



1600 VA or less



3200 VA or less



6400 VA or less

Power factor 1

0.9 (typical)

Input current

8 A/4 A or less (at 100 V/200 V)

16 A/8 A or less (at 100 V/200 V)

32 A/16 A or less (at 100 V/200 V)

64 A/32 A or less (at 100 V/200 V)

6.7 A/3.5 A or less (at 120 V/230 V)

13.4 A/7.0 A or less (at 120 V/230 V)

26.8 A/14.0 A or less (at 120 V/230 V)

53.6 A/28.0 A or less (at 120 V/230 V)

Output ratings for AC mode (155 V/310 V range)



Programmable voltage range



0 to 157.5 Vrms/0 to 315 Vrms

Voltage setting resolution

0.1 V

Frequency setting resolution

0.1 Hz



Voltage THD 2



0.5% or less

Efficiency 3

70% or greater



Maximum repetitive peak current 4



15 A/7.5 A



30 A/15 A



60 A/30 A



120 A/60 A

Output ratings for DC mode (155 V/310 V range)



Programmable voltage range



–222.5 to 222.5 V/–445 to 445 V

Voltage setting resolution

0.1 V



Maximum repetitive peak current 4



12 A/6 A



24 A/12 A



48 A/24 A



96 A/48 A

Ripple noise 5

0.7 Vrms/1.4 Vrms (typical)


AC6800 series basic AC sources



AC6801B

AC6802B

AC6803B

AC6804B

Phases

Single-phase

Maximum output power

500 VA

1000 VA

2000 VA

4000 VA

AC output mode

Voltage ranges (low/high range)

155 Vrms/310 Vrms

Maximum rms current (low/high range)

5 A/2.5 A

10 A/5 A

20 A/10 A

40 A/20 A

Frequency

40 to 500 Hz

DC output mode

Voltage ranges (low/high range)

219 V/438 V

Maximum current (low/high range)

4 A/2 A

8 A/4 A

16 A/8 A

32 A/16 A

Power capacity

400 W

800 W

1600 W

3200 W

Measurements & I/O

Measurements

Voltage, current, power, AC, DC and AC+DC

Transients

Basic transient capability via optional analog card (Option: AC68BALGU)



I/O

LAN/LXI Core with remote Web interface

USB

GPIB (Option: AC68G


Models and Options



Models

AC6801B

Basic AC power source, 500 VA, 310 V, 2.5 A

AC6802B

Basic AC power source, 1000 VA, 310 V, 5 A

AC6803B

Basic AC power source, 2000 VA, 310 V, 10 A

AC6804B

Basic AC power source, 4000 VA, 310 V, 20 A

Options

AC68BALGU

Upgrade - user-installable analog interface board for AC6800B Series AC sources

AC68BFIU

Upgrade - user-installable inhibit interface board for AC6800B Series AC sources

AC68GPBU

Upgrade - user-installable GPIB interface board for AC6800B Series AC sources

AC68BRAC3

Rack mount flange kit for AC6801B, AC6802B, AC6803B

AC68BRAC6

Rack mount flange kit for AC68




Supplemental Characteristics



Model

AC6801B

AC6802B

AC6803B

AC6804B

Input rating



Nominal input rating



100 to 120 Vrms/200 to 240 Vrms, 50 Hz or 60 Hz, single-phase

Input voltage range

90 to 132 Vrms/180 to 264 Vrms (auto detected when the power is turned on)

Input frequency range

47 Hz to 63 Hz



Apparent power



800 VA or less



1600 VA or less



3200 VA or less



6400 VA or less

Power factor 1

0.9 (typical)

Input current

8 A/4 A or less (at 100 V/200 V)

16 A/8 A or less (at 100 V/200 V)

32 A/16 A or less (at 100 V/200 V)

64 A/32 A or less (at 100 V/200 V)

6.7 A/3.5 A or less (at 120 V/230 V)

13.4 A/7.0 A or less (at 120 V/230 V)

26.8 A/14.0 A or less (at 120 V/230 V)

53.6 A/28.0 A or less (at 120 V/230 V)

Output ratings for AC mode (155 V/310 V range)



Programmable voltage range



0 to 157.5 Vrms/0 to 315 Vrms

Voltage setting resolution

0.1 V

Frequency setting resolution

0.1 Hz



Voltage THD 2



0.5% or less

Efficiency 3

70% or greater



Maximum repetitive peak current 4



15 A/7.5 A



30 A/15 A



60 A/30 A



120 A/60 A

Output ratings for DC mode (155 V/310 V range)



Programmable voltage range



–222.5 to 222.5 V/–445 to 445 V

Voltage setting resolution

0.1 V



Maximum repetitive peak current 4



12 A/6 A



24 A/12 A



48 A/24 A



96 A/48 A

Ripple noise 5

0.7 Vrms/1.4 Vrms (typical)
