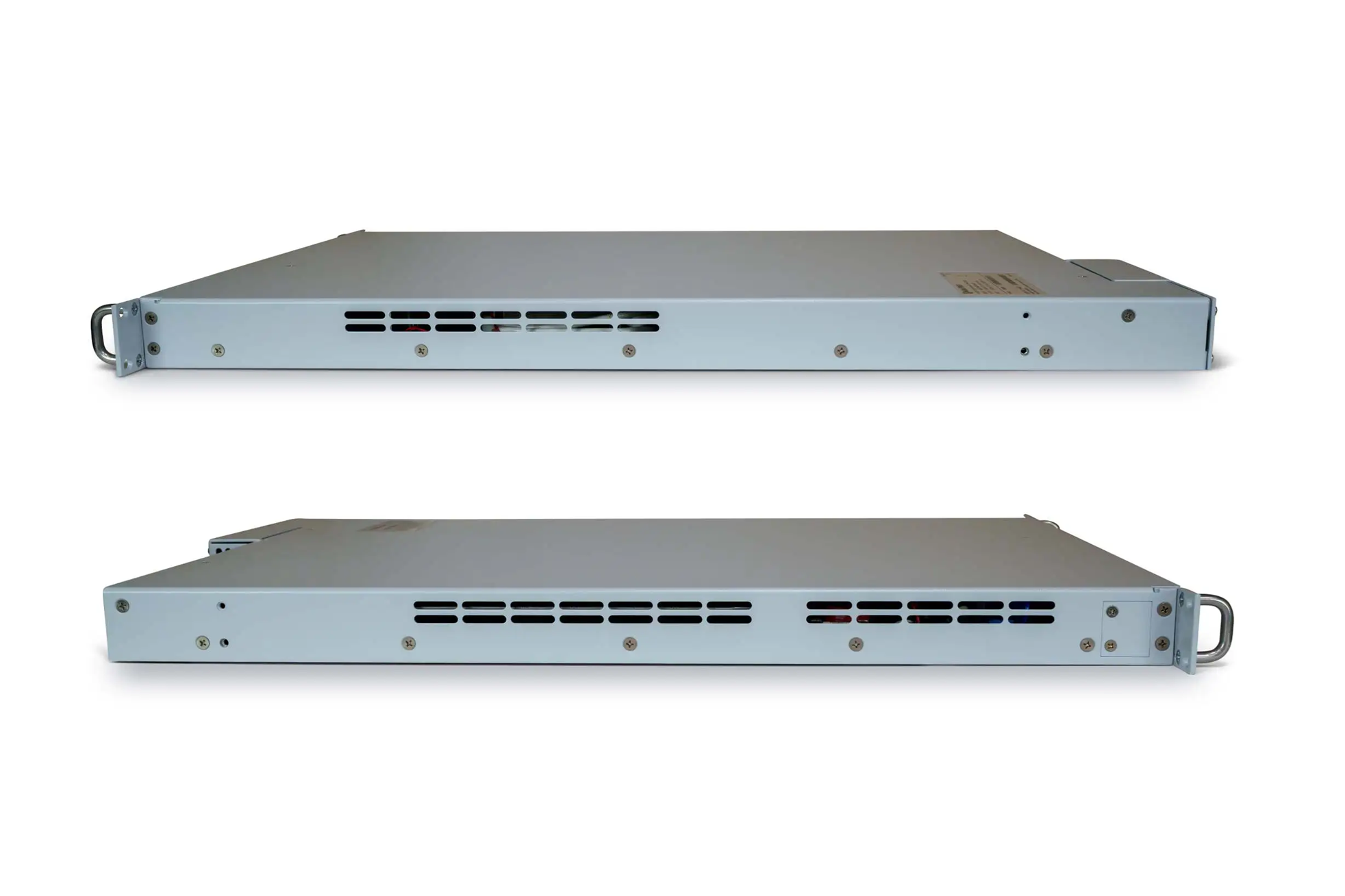

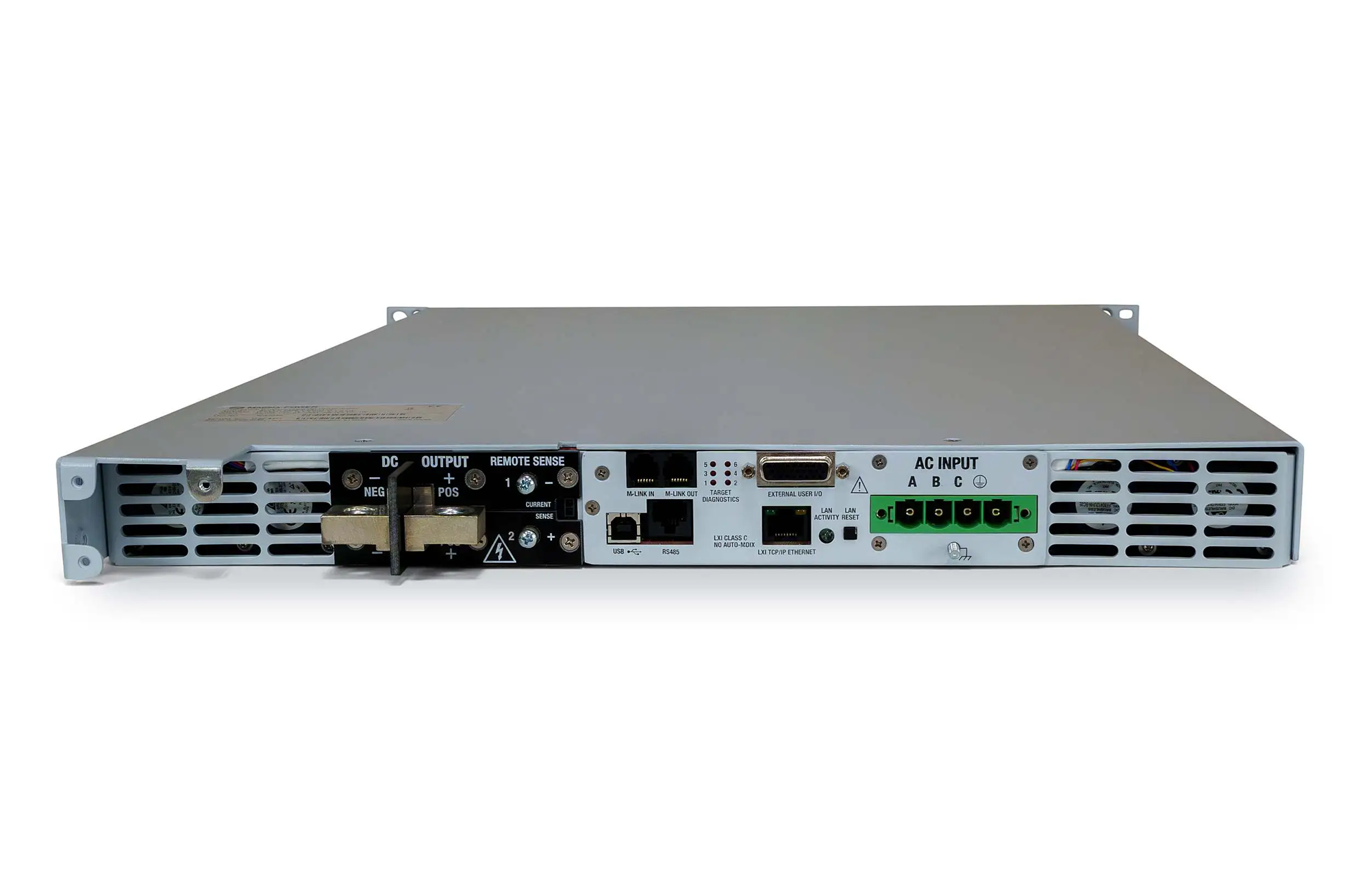

새로운 등급의 1U 전원 공급 장치

최대 10kW까지 가능한 Current-Fed 토폴로지 전원 공급 장치

SLx 시리즈는 Magna-Power의 대표적인 전류 공급 전력 처리 토폴로지를 통해 ATE 의 신뢰성이 높은 전력 밀도 요구를 충족하도록 처음부터 설계된 Magna-Power의 40년 이상의 전력 공급 기술 혁신을 기반으로 합니다. 최첨단 반도체와 혁신적인 내부 설계 및 방열원을 이용한 SLx 시리즈는 1.5 kW, 2.6 kW, 4 kW, 6 kW, 8 kW 및 10kW 의 모델을 갖춘 업계 최고의 1U 사이즈의 프로그래밍 가능한 전력을 제공합니다.

Current-Fed Topology : 강력한 전력 변환 기술

모든 MagnaDC 전원 공급 장치는 Current-Fed 토폴로지에서 고주파 IGBT 기반 전력 처리를 사용합니다.
이 토폴로지는 향상된 제어 및 시스템 보호를 위해 기존의 Voltage-Fed 토폴로지에 단계를 추가하여 고장 상태에서도 전원 공급 장치가 자체 보호되도록 보장합니다. 이 토폴로지의 자체 보호 특성으로 인해 빠르게 상승하는 전류 스파이크와 자기 코어 포화 가능성이 사라집니다.

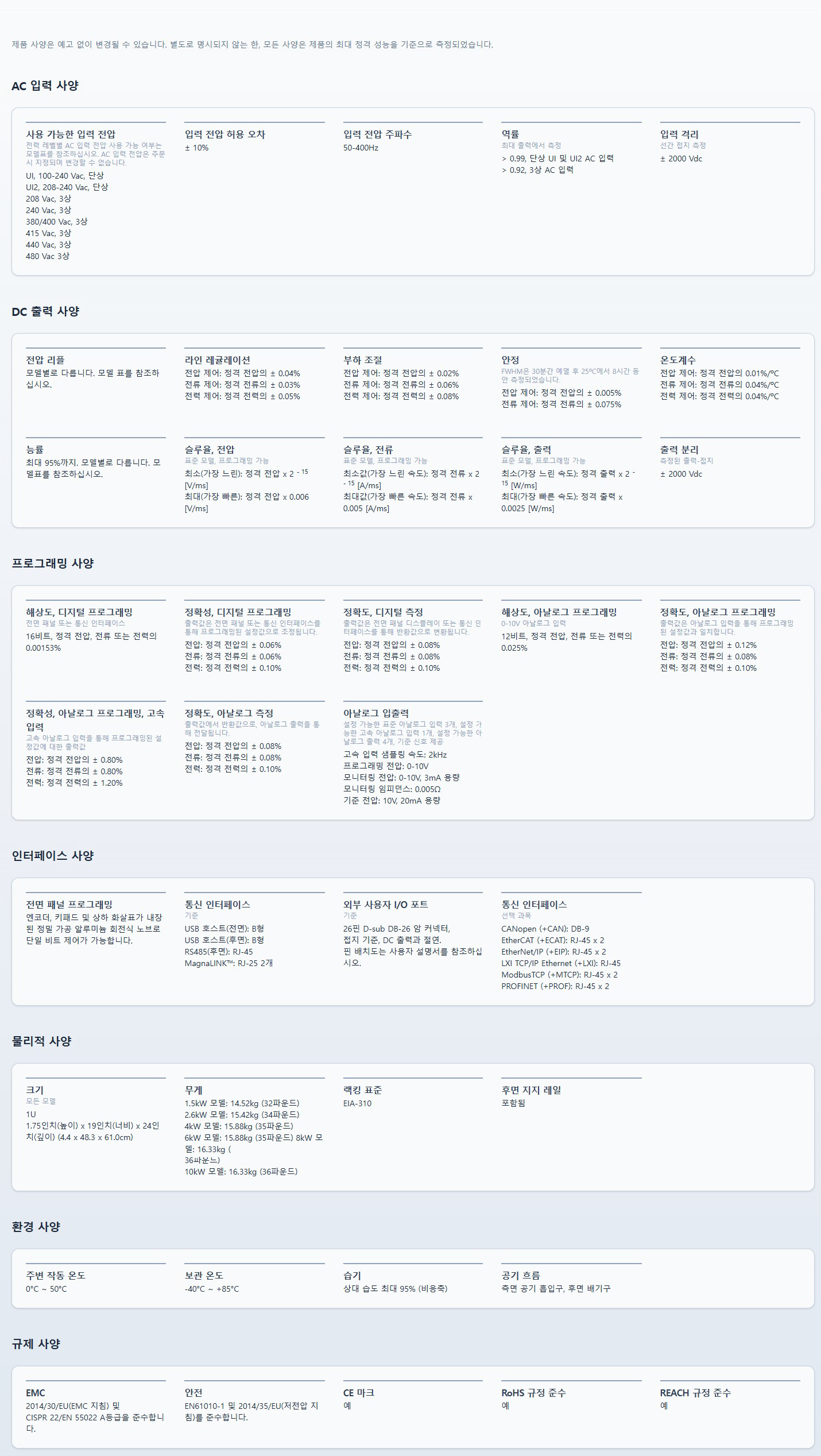

강력한 토폴로지 외에도 MagnaDC 전원 공급 장치의 주요 성능 특성은 다음과 같습니다.

- 고정밀 전압 및 전류 프로그래밍 정확도
- 동급최고의 라인 및 부하 조절 성능
- 돌입 제한 회로가 있는 3상 AC 입력 전력 계수
- 컴퓨터 및 사용자 I/O가 전원 공급 장치 출력으로부터 절연 처리

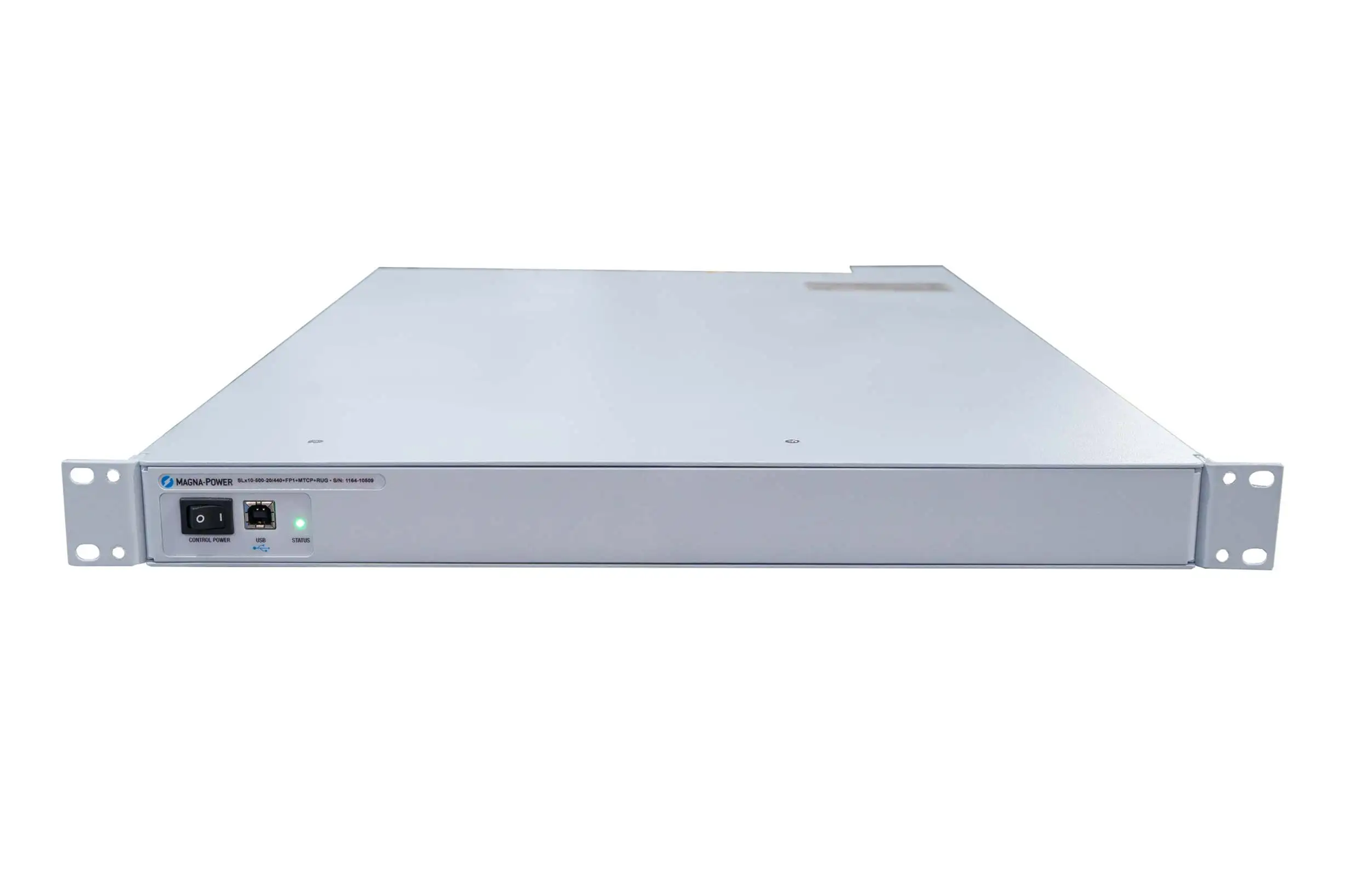

Fig. 6.1 Standard MagnaDC power supply front panel overview
Fig. 6.2 Blank MagnaDC power supply front panel overview

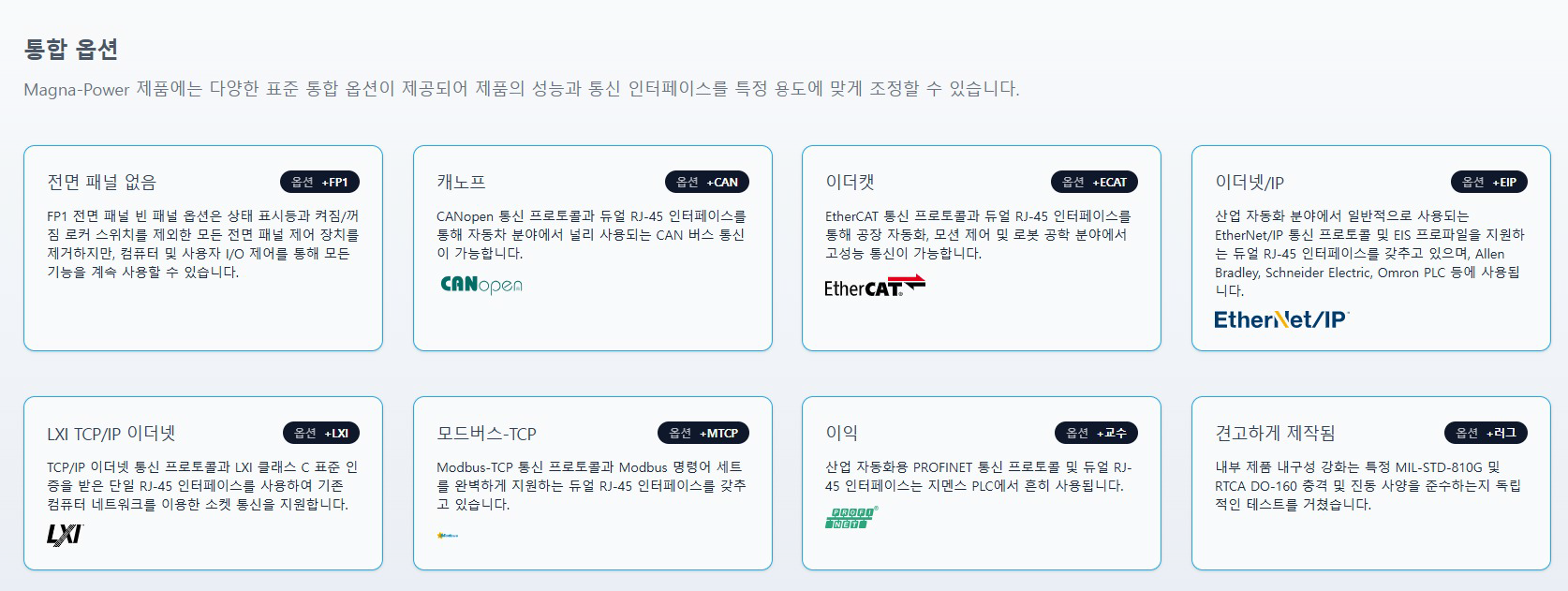

모델 주문 가이드

주문 및 생산 과정 모두에서 SLx 시리즈 모델은 다음 다이어그램에 정의된 몇 가지 핵심 특징으로 고유하게 구분됩니다.

SLx 시리즈 모델

SLx 시리즈에는 1.5kW, 2.6kW, 4kW, 6kW, 8kW, 10kW 등 다양한 출력 레벨의 171가지 모델이 있습니다. 적합한 모델을 선택하려면 다음 단계를 따르세요.
가장 왼쪽 열에서 원하는 최대 전압(Vdc)을 선택하십시오.
원하는 최대 전압이 있는 행에서 원하는 최대 전류(ADC)를 선택하십시오.
모델 주문 가이드에 따라 모델 번호를 구성하십시오.
최대 전압
Vdc 1.5kW 2.6kW 4kW 6kW 8kW 10kW 리플
mVrms 능률
최대 전류 ADC
5 250 — — — — — 30 84%
10 150 250 — — — — 30 89%
16 93 162 250 — — — 40 89%
20 75 130 200 250 — — 40 90%
25 60 104 160 240 — — 50 91%
32 46 81 125 186 250 — 60 91%
40 37 65 100 150 200 250 80 91%
50 30 52 80 120 160 200 70 92%
60 25 43 66 100 133 166 100 93%
80 18 32 50 75 100 125 120 93%
100 15 26 40 60 80 100 120 93%
125 12 20 32 48 64 80 110 93%
160 9 16 25 36 50 60 110 93%
200 7.5 13 20 30 40 50 110 94%
250 6 10.4 16 24 32 40 110 94%
300 5 8.6 13.2 20 26.4 33.3 160 94%
375 4 6.9 10.4 16 21.3 26.5 160 94%
400 3.7 6.5 10 15 20 25 170 95%
500 3 5.2 8 12 16 20 250 95%
600 2.5 4.3 6.4 10 13.3 16.5 250 95%
800 1.8 3.2 5 7.5 10 12.5 350 95%
1000 1.5 2.6 4 6 8 10 400 95%
1250 1.2 2 3.2 4.8 6.4 8 700 95%
1500 1 1.7 2.6 4 5.3 6.6 1000 95%
2000 0.75 1.3 2 3 4 5 1000 95%
2500 0.6 1 1.6 2.4 3.2 4 1000 95%
3000 0.5 0.86 1.3 2 2.6 3.3 1000 95%

최대 전압 Vdc	1.5kW	2.6kW	4kW	6kW	8kW	10kW	리플 mVrms	능률
5	250	—	—	—	—	—	30	84%
10	150	250	—	—	—	—	30	89%
16	93	162	250	—	—	—	40	89%
20	75	130	200	250	—	—	40	90%
25	60	104	160	240	—	—	50	91%
32	46	81	125	186	250	—	60	91%
40	37	65	100	150	200	250	80	91%
50	30	52	80	120	160	200	70	92%
60	25	43	66	100	133	166	100	93%
80	18	32	50	75	100	125	120	93%
100	15	26	40	60	80	100	120	93%
125	12	20	32	48	64	80	110	93%
160	9	16	25	36	50	60	110	93%
200	7.5	13	20	30	40	50	110	94%
250	6	10.4	16	24	32	40	110	94%
300	5	8.6	13.2	20	26.4	33.3	160	94%
375	4	6.9	10.4	16	21.3	26.5	160	94%
400	3.7	6.5	10	15	20	25	170	95%
500	3	5.2	8	12	16	20	250	95%
600	2.5	4.3	6.4	10	13.3	16.5	250	95%
800	1.8	3.2	5	7.5	10	12.5	350	95%
1000	1.5	2.6	4	6	8	10	400	95%
1250	1.2	2	3.2	4.8	6.4	8	700	95%
1500	1	1.7	2.6	4	5.3	6.6	1000	95%
2000	0.75	1.3	2	3	4	5	1000	95%
2500	0.6	1	1.6	2.4	3.2	4	1000	95%
3000	0.5	0.86	1.3	2	2.6	3.3	1000	95%

다운로드

등록된 자료가 없습니다.

최대 전압 Vdc	1.5kW	2.6kW	4kW	6kW	8kW	10kW	리플 mVrms	능률
최대 전압 Vdc	최대 전류 ADC						리플 mVrms	능률
5	250	—	—	—	—	—	30	84%
10	150	250	—	—	—	—	30	89%
16	93	162	250	—	—	—	40	89%
20	75	130	200	250	—	—	40	90%
25	60	104	160	240	—	—	50	91%
32	46	81	125	186	250	—	60	91%
40	37	65	100	150	200	250	80	91%
50	30	52	80	120	160	200	70	92%
60	25	43	66	100	133	166	100	93%
80	18	32	50	75	100	125	120	93%
100	15	26	40	60	80	100	120	93%
125	12	20	32	48	64	80	110	93%
160	9	16	25	36	50	60	110	93%
200	7.5	13	20	30	40	50	110	94%
250	6	10.4	16	24	32	40	110	94%
300	5	8.6	13.2	20	26.4	33.3	160	94%
375	4	6.9	10.4	16	21.3	26.5	160	94%
400	3.7	6.5	10	15	20	25	170	95%
500	3	5.2	8	12	16	20	250	95%
600	2.5	4.3	6.4	10	13.3	16.5	250	95%
800	1.8	3.2	5	7.5	10	12.5	350	95%
1000	1.5	2.6	4	6	8	10	400	95%
1250	1.2	2	3.2	4.8	6.4	8	700	95%
1500	1	1.7	2.6	4	5.3	6.6	1000	95%
2000	0.75	1.3	2	3	4	5	1000	95%
2500	0.6	1	1.6	2.4	3.2	4	1000	95%
3000	0.5	0.86	1.3	2	2.6	3.3	1000	95%
