●AC/DC전원, DC/DC컨버터, LED전원, 통신전원 등 저전력 공급전원 테스트

●자동차 배선 하네스, 커넥터, 퓨즈, 릴레이, BEC(Bussed Electrical Center) 테스트

●리튬전지, 축전지 등의 방전 시험

초고집적, 최대 12개 채널을 갖춘 단일 장치

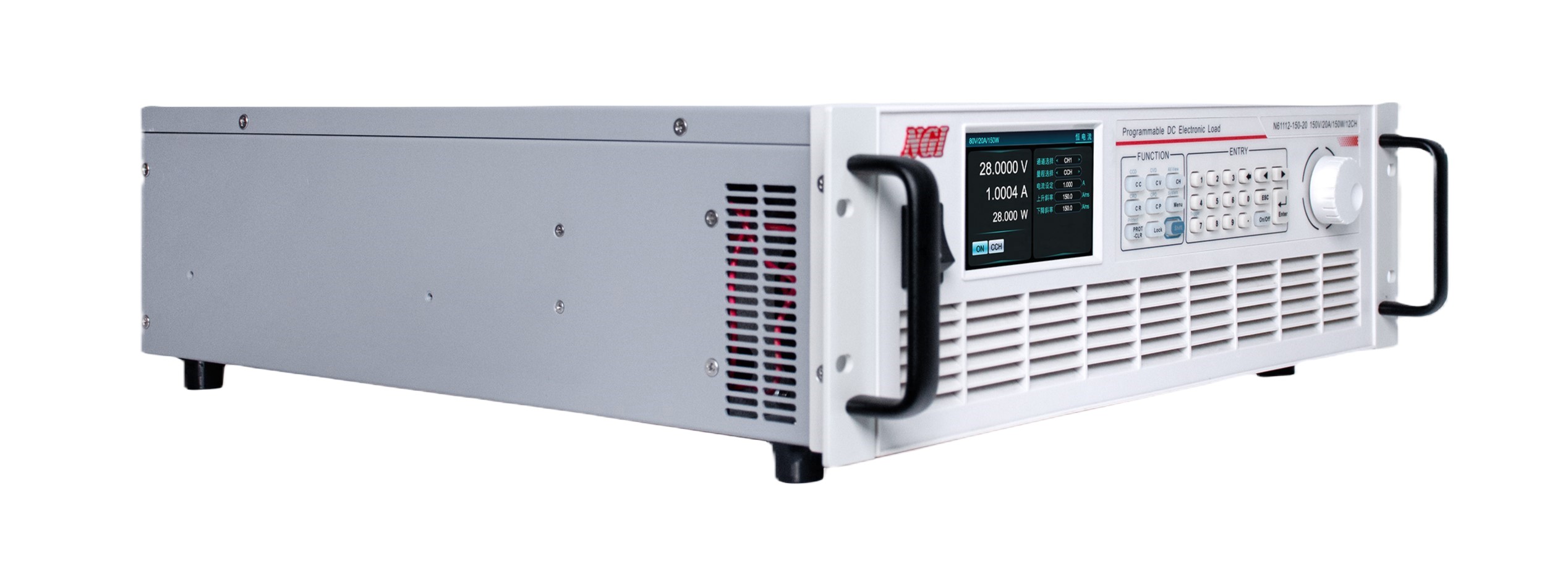

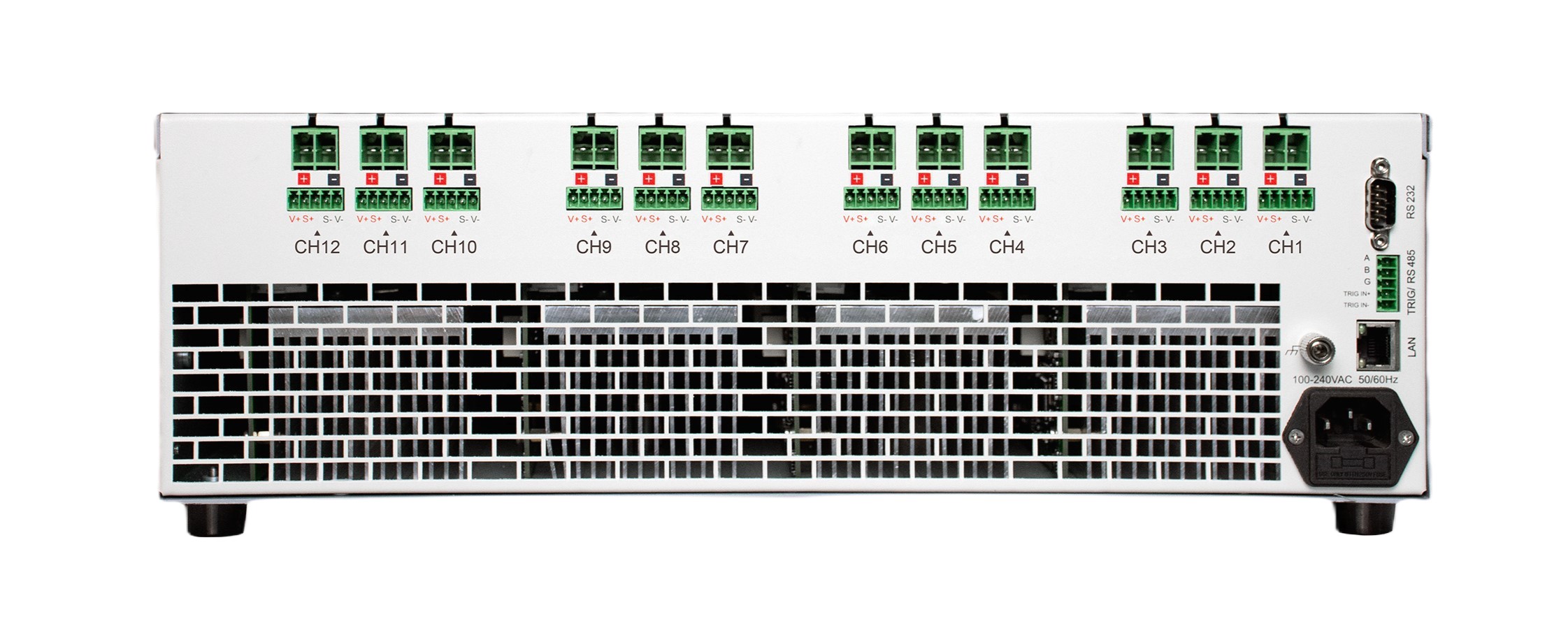

N61100 시리즈 DC 전자 부하는 단일 장치에서 최대 12개 채널을 지원합니다. 각 채널은 전기적으로 절연되어 있습니다. 별도로 제어할 수 있으며, 최대 120개 채널을 동시에 제어할 수도 있습니다. 다중 채널 배치 테스트 시스템 애플리케이션의 초고집적은 사용자의 테스트 비용과 계측기 점유를 줄입니다. 최대 5ms 리드백 속도와 결합하여 테스트 효율성을 크게 향상시킬 수 있습니다.

다양한 작동 모드

N61100 시리즈는 CC, CV, CP, CR의 네 가지 기본 모드를 지원할 뿐만 아니라 CV+CC, CR+CC, CV+CR, CP+CC의 네 가지 결합된 작업 모드도 지원합니다. CR+CC 모드는 전원 켜기 테스트에 적합하여 전원 켜기 중 과전류 보호를 방지합니다. CV+CR 모드는 Von 기능을 대체할 수 있습니다. CV+CC 모드는 배터리 충전의 작업 모드 변환 프로세스를 시뮬레이션할 수 있습니다. 사용자는 테스트 애플리케이션에 따라 다른 작동 모드를 선택할 수 있습니다.

LED 구동 전력을 테스트하기 위한 LED 조명 시뮬레이션

전자 부하는 LED 조명 시뮬레이션 기능을 가지고 있습니다. 그림에서 보듯이 LED 등가 회로는 저항 Rd를 전압원 Vf와 직렬로 연결하는 것입니다. 그 IV 곡선은 작동 지점(Vo, Io)에서 실제 LED 비선형 IV 곡선의 탄젠트와 동일합니다.

LED 모드에서는 사용자는 실제 LED 조명 부하 조건을 시뮬레이션하기 위해 LED 구동 전력의 정격 출력 전류, LED 작동 전압, 저항 계수를 포함한 세 가지 매개변수를 설정해야 합니다.

OCP(과전류 보호) 테스트

OCP 테스트 중에 N61100은 CC 모드에서 로드하고 DUT 전압이 종료 전압보다 낮은지 확인합니다. 낮으면 N61100은 현재 로드 전류를 테스트 결과로 기록하고 입력을 차단하여 테스트를 중지합니다. DUT 전압이 종료 전압보다 높으면 N61100은 DUT 전압이 종료 전압보다 낮아지거나 최대 로드 전류에 도달할 때까지 로드 전류를 증가시킵니다.
