●AC/DC 전원공급장치, DC/DC 컨버터, LED 전원공급장치, 통신 전원공급장치 등 중저전력 공급장치 테스트

●자동차 배선 하네스, 커넥터, 퓨즈, 릴레이, 중앙 전기 제어 상자 등의 부품 테스트.

●리튬이온, 축전지, 슈퍼커패시터 방전 테스트

●휴대폰 급속충전 어댑터, 급속충전 휴대용 전원 테스트

다양한 옵션 작동 모드

N62100 시리즈는 일반적인 CC/CV/CP/CR 작동 모드를 지원할 뿐만 아니라 실제 테스트 절차 동안 부하 특성의 변화에 ​​대응하기 위해 CV+CC, CR+CC, CV+CR, CP+CC 등의 결합 작동 모드를 지원합니다.

예를 들어, CR+CC 모드는 전원을 켤 때 과전류 보호를 피하기 위한 전원 공급 장치 시동 테스트에 사용될 수 있습니다. CV+CR 모드는 Von-point 설정 애플리케이션을 대체하는 데 사용될 수 있습니다. CV+CC 모드는 배터리 충전 작동 모드 전환 과정을 시뮬레이션하는 데 사용될 수 있습니다. 사용자는 실제 테스트 애플리케이션에 따라 다양한 작동 모드를 선택할 수 있습니다.

LED 시뮬레이션 기능

LED 구동 소스는 일종의 정전류 소스이며, 출력 전류는 안정화되어야 하며 LED 정격 전류보다 높지 않아야 LED 노화 손상이 가속화되는 것을 방지할 수 있습니다. LED는 저항 Rd와 전압 소스 Vf 사이의 직렬 연결과 동일하며, 작동 지점(V0, I0)에서 IV 곡선의 접선은 실제 LED 비선형 IV 곡선과 동일합니다. N62100 시리즈는 LED 시뮬레이션 기능을 지원하며, 사용자는 LED 정격 전류, LED 작동 전압, 저항률 매개변수를 설정하여 LED 전원 공급 테스트 프로세스 동안 LED 부하 특성을 시뮬레이션해야 합니다.

과전류 보호 테스트 기능

상향 경사 전류는 DUT의 전압이 차단 지점에 도달했는지 테스트하는 데 사용되어 전원 공급기의 OCP 보호가 정상적인지 확인하고 과전류에서 DUT의 출력 응답을 테스트합니다.

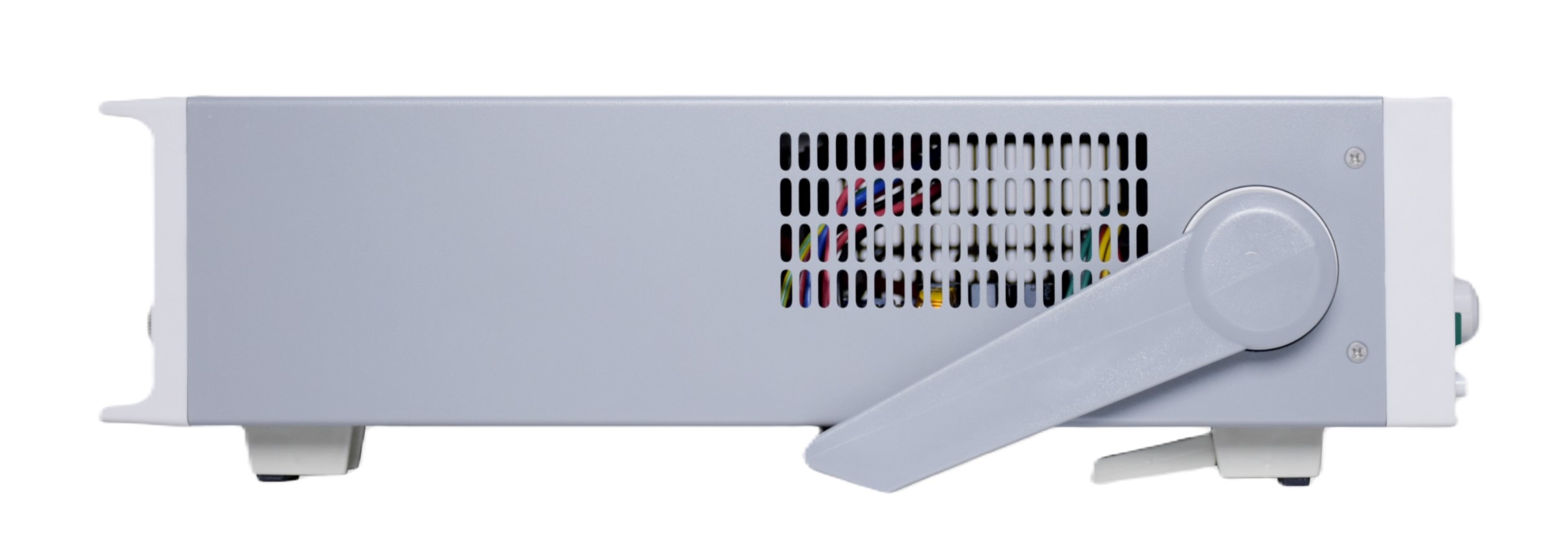

제품 치수
