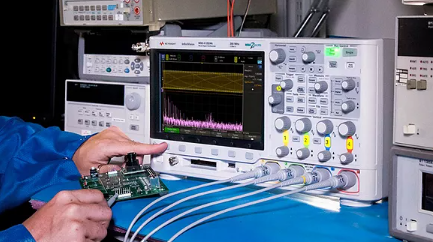

제품특징
  • 대역폭 : 70~200MHz
  • 채널수 : 아날로그 2~4개 + 디지털 8개
  • 8.5 인치 WVGA 디스플레이로 간편하게 신호 확인
  • 최대 1 Mpts/ch 의 메모리로 더 많은 데이터 수집
  • 200,000 wfms/s의 업데이트 속도로 더 많은 신호를 상세하게 확인
  • 본체 구매 후, 모든 옵션 별도 업그레이드 가능.
  • 측정기능 확장: 디지털 채널, 20 MHz 펑션 발생기, 3 디지트 전압계, 시리얼 트리거와 분석 그리고 세그먼트 메모리 및 마스크 테스트 기능을 언제든지 추가 설치
  • 키사이트의 무료 교육용 리소스 키트로 간편하게 교육 랩 설치
  • 포함 내역:
  • 표준 5년 워런티(일련번호가 부여되지 않은 액세서리의 경우 90일)
  • 표준 보안 삭제
  • 채널당 1개의 N2862B 150 MHz, 10:1 패시브 프로브
  • N6459-60001 8채널 로직 프로브 및 액세서리 키트
  • 내장형 도움말 언어 지원: 영어, 일본어, 중국어 간체, 중국어 번체, 한국어, 독일어, 프랑스어, 스페인어, 러시아어, 포르투갈어 및 이탈리아어
  • 교정 인증서
  • 설명서 CD




PathWave BenchVue 오실로스코프 소프트웨어

오실로스코프를 직관적으로 제어하고 화면 이미지를 캡처하며 보다 효율적인 분석을 위해 데이터 측정값을 기록합니다.

클라우드를 통해 오실로스코프 연결 및 제어가 가능합니다.

문서화 및 추가 분석을 위해 단 세 번의 클릭으로 MATLAB, Microsoft Excel, Word 등의 인기 도구로 결과를 내보낼 수 있습니다.

여러 유형의 계측기 측정값을 동시에 시각화할 수 있습니다.

최소한의 계측기 지식으로 자동 테스트 시퀀스를 빠르게 생성할 수 있습니다.

새로운 계측기를 구입할 때마다 KeysightCare 소프트웨어 지원을 구독하고 라이선스를 받을 수 있습니다.




오실로스코프의 활용도 극대화

테스트 속도를 향상시키는 추가 기능으로 테스트 효율성을 크게 향상시키고, 오실로스코프의 다양한 기능을 익힐 수 있습니다.

통합 장비 추가로 오실로스코프 활용도 향상: 20 MHz 함수 생성기, 하드웨어 시리얼 프로토콜 트리거링 및 디코드, MSO, 디지털 전압계, 주파수 카운터

직관적인 InfiniiVision 사용자 인터페이스로 테스트 속도 향상

내장된 교육 신호로 다양한 신호 조건에서의 장비 사용 방법 학습

버튼을 누른 상태에서 팝업 도움말 화면을 읽는 방식으로 질문에 대한 빠른 답변 제공

대역폭, 장비 통합, 고급 어플리케이션과 같은 기능을 언제라도 업그레이드할 수 있어 투자 가치 보호 가능

표준 PathWave BenchVue 소프트웨어로 테스트 자동화 및 데이터 수집




InfiniiVision 2000 X-시리즈

InfiniiVision 3000  X-시리즈

InfiniiVision 4000 X-시리즈

아날로그채널

2개 및 4개

2개 및 4개

2개 및 4개

대역폭 (업그레이드 가능)

70, 100, 200 MHz

100, 200, 350, 500 MHz, 1 GHz

200, 350, 500 MHz, 1 GHz, 1.5 GHz

디지털 채널

8 (MSO 모델 또는 업그레이드)*

16 (MSO 모델 또는 업그레이드)

16 (MSO 모델 또는 업그레이드)

최대 샘플링 속도

2 GSa/s

5 GSa/s (1-GHz 모델)

4 GSa/s (100-500 MHz 모델)

5 GSa/s

최대 메모리 깊이

100 kpts/채널 (표준)

1 Mpt/채널 (옵션)

2 Mpts (표준), 4 Mpts (옵션)

4 Mpts (표준)

파형 업데이트 속도

초당 50,000 파형

초당 1,000,000 파형

초당 1,000,000 파형

디스플레이

8.5 인치 디스플레이

8.5 인치 디스플레이

12.1 인치 디스플레이

InfiniiScan 존 터치 트리거

지원 안함

지원 안함

표준

WaveGen 20-MHz 펑션/임의

파형 발생기

싱글 채널 펑션만 (옵션)

싱글 채널 AWG (옵션)

듀얼 채널 AWG (옵션)

통합된 디지털 전압계

지원 (옵션)

지원 (옵션)

지원 (옵션)

검색 및 탐색

지원 (시리얼)

지원

지원

시리얼 프로토콜 분석

가능 (옵션 : CAN, LIN, I²C, SPI,


RS232/UART)*

가능 (옵션 : ARINC 429, CAN FlexRay


, I2C, I2S, LIN, MIL-

STD-1553, SPI, UART/RS232)

가능 (옵션 : ARINC 429, CAN, FlexRay,

I2C, I2S, LIN, MIL-STD-1553, SPI,

UART/RS232, USB 2.0)

세그먼트 메모리

지원 (옵션)

지원 (옵션)

표준

마스크/리미트 테스트

지원 (옵션)

지원 (옵션)

지원 (옵션)

전력 분석

지원 안함

지원 (옵션)

지원 (옵션)

USB 2.0 신호 품질 테스트

지원 안함

지원 안함

지원 (옵션)

HDTV 분석

지원 안함

지원 (옵션)

지원 (옵션)

향상된 파형 연산

지원 안함

지원 (옵션)

표준

커넥티비티

표준 USB 2.0 (LAN/비디오 옵션)

(GPIB 옵션)

표준 USB 2.0 (LAN/비디오 옵션)

(GPIB 옵션)

표준 USB2.0, LAN, 비디오 출력

(GPIB 옵션)

* 디지털 채널과 시리얼 프로토콜 분석은 2000 X-시리즈에서 동시에 사용할 수 없습니다










보다 큰 디스플레이와 최첨단 기능이 필요하십니까?

 새로운 오실로스코프 경험을 제공하는 InfiniiVision 4000 X-시리즈에 대해 알아보십시오.


–   업계 최초의 12.1인치 정전식 터치 디스플레이

–   InfiniiScan 존 터치 트리거 기능

–   200 MHz ~ 1.5 GHz DSO 모델 및 MSO 모델

–  초당 1,000,000 wfms

–   기본 옵션 세그먼트 메모리

–   계측기 5대의 기능을 1대에 통합. 완전 업그레이드 가능

–  디지털 채널 (MSO)

–   USB 2.0을 포함한 프로토콜 분석

–  임의 파형 및 변조를 지원하는 20 MHz 듀얼 채널 WaveGen

–  디지털 전압계 (DVM)

–   전력 분석, Xilinx FPGA 및 USB 2.0 신호 품질을 포함한 어플리케이션 분석

–   N8900A Infiniium 오프라인 소프트웨어 지원

–   표준 LAN, USB, 비디오 출력 연결



성능 특성



사양 개요



















2002A

2004A

2012A

2014A

2022A

2024A

대역폭 * (–3 dB)



70 MHz



100 MHz



200 MHz

“계산된 상승시간 (10-90%)”



≤ 5 ns



≤ 3.5 ns



≤ 1.75 ns

채널 입력

DSOX

2

4

2

4

2

4



MSOX

2 + 8

4 + 8

2 + 8

4 + 8

2 + 8

4 + 8

최대 샘플링 속도





2 GSa/s 반 채널 인터리브, 채널당 1 GSa/s



최대 메모리 깊이



채널당 100 kpts (표준), 1 Mpt 채널당 (DSOX2MEMUP 옵션)



디스플레이 크기 및 타입





8.5 인치 WVGA (64단계 밝기 강도)





파형 업데이트 속도





초당 50,000 파형





















수직 시스템 아날로그 채널















입력 커플링



AC, DC











입력 감도 범위



1 mV/div ~ 5 V/div**









입력 임피던스



1 MΩ ± 2% (11 pF)









수직 분해능



8 비트 (측정 분해능은 평균화로 12비트임)







다이나믹 레인지



±8 센터 화면에서 분할









최대 입력 전압



CAT I 300 Vrms, 400 Vpk; 과도 과전압 1.6 kVpk





CAT II 300 Vrms, 400 Vpk; N2862B 또는 N2863B 10:1 프로브 : 300 Vrms

DC 수직 정확도



±[DC 수직 이득 정확도 + DC 수직 오프셋 정확도 + 0.25% 풀 스케일] **



DC 수직 게인 정확도*



±3% 풀 스케일 (≥ 10 mV/div); ±4% 풀 스케일 (< 10 mV/div) **



DC 수직 오프셋 정확도



±0.1 div ± 2mV ± 오프셋 설정의 1%







채널간 아이솔레이션

200 MHz ~

1 GHz

≥ 40 dB로 부터 DC ~ 각 모델의 지정된 최대 대역 폭







1.5 GHz

≥ 40 dB로 부터 DC ~ 1 GHz, ≥ 35 dB 부터 1 GHz ~ 1.5 GHz



위치 범위/오프셋

1 MΩ

1 mV ~ 200 mV/div: ±2 V, > 200 mV ~ 5 V/div: ± 50V





하드웨어 대역폭 제한



대략 20 MHz (선택 가능)























수평 시스템 아날로그 채널



















2002A

2004A

2012A

2014A

2022A

2024A

시간축 범위



5 ns/div ~ 50 s/div



2 ns/div ~ 50 s/div

수평 분해능







2.5 ps





시간축 정확도*







연간 25 ppm ±5 ppm (aging)



시간축 지연 시간 범위

프리 트리거

화면폭보다 크거나 또는 200 μs (400 μs 인터리빙 모드)





포스트 트리거





1 s ~ 500 s





채널간 디스큐(deskew) 범위







± 100 ns





∆ 시간 정확도(커서 사용)



± (시간축 정확도 * 판독값) ± (0.0016 * 화면 폭) ± 100 ps



* 보증 사양을 나타내며 다른 모든 사항은 typical 입니다. 사양은 30분의 예열시간 후와 펌웨어 교정 온도로부터 ±10°C내에서 유효합니다.

** 1mV/div 및 2 mV/div는 4 mV/div 설정의 확대율입니다. 수직 정확도 계산의 경우, 1 mV/div 및 2 mV/div 감도 설정을 위해 32 mV의 풀 스케일을 사용하십시오.

수집 모드



일반



피크 검출

모든 시간축 설정에서 500 ps의 좁은 글리치 캡처

평균화

2,4,8,16, 64 ~ 65,536에서 선택 가능

고분해능 모드

≥20 μs/div에서 12 비트 분해능

세그먼트화

Re-Arm 시간 = 19 μs (트리거 이벤트 간 최소 시간)





트리거 시스템



트리거 모드

–  Normal (트리거된) : 스코프가 트리거할 트리거 이벤트 필요

–  Auto : 트리거 이벤트가 없을 경우 자동로 트리거함

–  Single : 트리거 이벤트에서 한 번만 트리거함. [Single] 을 다시 누르면 스코프가 다른 트리거 이벤트를 찾으며,



 [Run]을 누르면 자동



또는 일반 모드에서 연속적로 트리거합니다.

–  Force : 트리거를 강제 실행하는 전면판 버튼

트리거 커플링

커플링 선택 : AC, DC, 노이즈 제거, LF 제거 및 HF 제거

트리거 소스

각 아날로그 채널, 각 디지털 채널 (MSO 모델 또는 DSOX2MSO 업그레이드, Ext, WaveGen, 라인)

트리거 감도 (내부)*

<10 mV/div : 1 div 또는 5 mV 중에서 큰 값 ; ≥10 mV/div: 0.6 div

트리거 감도 (외부)*

200 mV (DC ~ 100 MHz); 350 mV (100 MHz - 200 MHz)

외부 트리거 출력

모든 모델 포함



트리거 유형 선택





모든 2000 X-시리즈 모델

에지

모든 소스의 상승, 하강, 교대 또는 한쪽 에지에 대해 트리거합니다.

펄스 폭

선택 채널에서 연속 시간이 특정 값보다 작거나 큰 펄스, 또는 시간 범위 내에 속하는 펄스에 대해 트리거합니다.

–  최소 지속시간 설정 : 2 ns - 10 ns (대역폭에 따라)

–  최대 지속시간 설정 : 10 s

패턴

아날로그, 디지털 또는 트리거 채널의 조합에서 높음 (high), 낮음 (low) 및 상관없음 (don’t care) 레벨의 지정된 패턴이

[입력|종료]될 때 트리거합니다. 패턴은 유효한 트리거조건이 되기 위해 최소 2 ns 동안 안정화되어야 합니다.

비디오

복합 비디오 또는 방송 표준 (NTSC, PAL, SECAM, PAM-M)의 전체 라인 또는 개별 라인, 홀수/짝수, 또는 전체 필드에 대해 트리거합니다.

I²C (옵션)

시작/중지 조건이나 주소 및/또는 데이터 값을 포함한 사용자 정의 프레임에서 트리거합니다. 또한, 승인 누락 (missing acknowledge), 수집 (accq)이 없는 주소, 다시 시작, EEPROM 읽기 및 10비트 쓰기에 대해 트리거합니다.

SPI (옵션)

지정된 프레이밍 기간 동안 SPI (Serial Peripherial Interface) 데이터 패턴에 대해 트리거합니다. 클럭 유휴 프레이밍 및 프레임당 사용자 지정 비트 수뿐만 아니라 포지티브 및 네거티브 칩 선택 (Chip Select) 프레이밍을 지원합니다.

CAN (옵션)

CAN (Controller Area Network) 버전 2.0 A 및 2.0 B 신호에 대해 트리거합니다. 프레임 시작 (SOF) 비트 (표준)에 대해 트리거합니다. 원격 프레임 ID (RTR), 데이터 프레임 ID (~RTR), 원격 또는 데이터 프레임 ID, 데이터 프레임 ID 및 데이터, 에러 프레임, 모든 에러, 승인 에러 및 오버로드 프레임.

LIN (옵션)

LIN (Local Interconnect Network) Sync Break (동기 끊어짐), 동기 프레임 ID 또는 프레임 ID 및 데이터에 대해 트리거합니다.

RS232/422/485/UART

(옵션)

Rx 또는 Tx 시작 비트, 중지 비트, 데이터 컨텐츠, 또는 패리티 에러에 대해 트리거합니다.



* 보증 사양을 나타내며 다른 모든 사항은 typical 입니다. 사양은 30분의 예열시간 후와 펌웨어 교정 온도로부터 ±10°C내에서 유효합니다.


커서



유형

진폭, 시간, 주파수 (FFT), 수동, 추적, 바이너리, HEX

측정

∆T, 1/∆T, ∆V/X, 1/∆X, ∆Y, Phase and Ratio

커서**

–  싱글 커서 정확도 :

±[DC 수직 게인 정확도 +DC 수직 오프셋 정확도 +0.25% 풀 스케일]

–  듀얼 커서 정확도 :

±[DC 수직 게인 정확도 +0.5% 풀 스케일]*

















파형 수학



연산자

더하기, 빼기, 곱하기, FFT

FFT

윈도우 : 해닝 (hanning), 플랫탑 (flat top), 직사각형; 블랙맨 - 해리스 (Blackman-Harris) - up to 64 kpts 분해능

소스

Math functions available between any two channels



디스플레이 특성



디스플레이

8.5인치 WVGA

해상도

800(H) x 480(V) 픽셀 형식 (화면 영역)

보간

Sin(x)/x 보간법 (FIR 필터 사용; 디스플레이의 컬럼당 샘플이 한 개 미만인 경우에 사용됨)

지속성

Off, 무한, 가변 지속성 (100 ms-60s)

강도 그라데이션

64 단계의 밝기 강도

모드

정상 모드

XY - XY 모드는 디스플레이를 전압 대 시간 스케일 비교에서 전압 대 전압 스케일 비교로 변경

롤 – 스트립 차트 레코더와 매우 유사한 화면을 가로질러 오른쪽에서 왼쪽로 이동하는 파형 표시

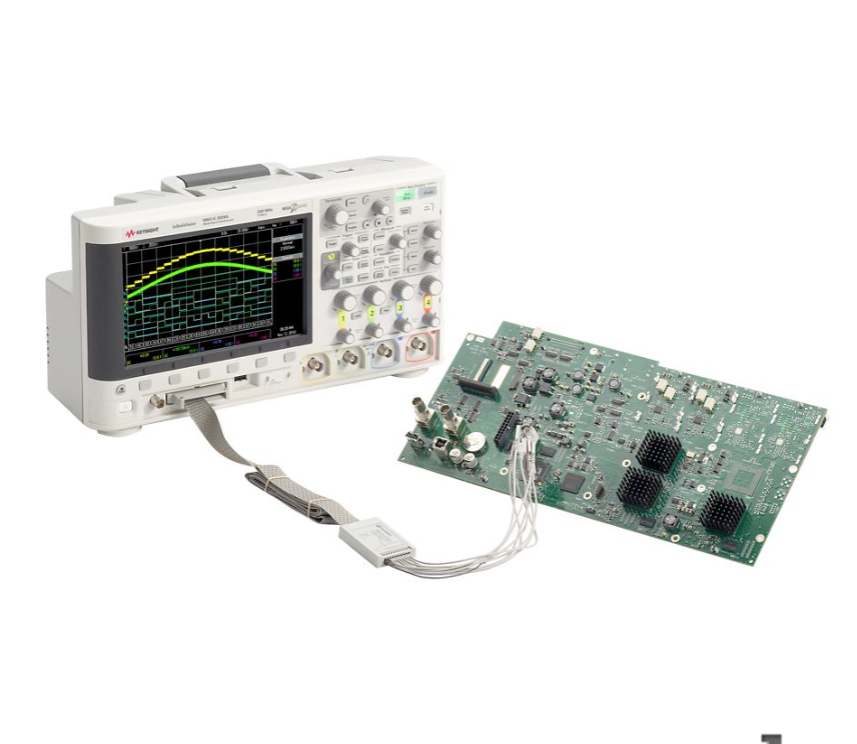

MSO (디지털 채널)



DSO에서 업그레이드 가능

지원

MSO 채널

8개의 채널 (D0 ~ D7)

MSO 샘플링 속도

1 GSa/s

최대 레코드 길이

500 kpts 채널당 (디지털 채널만)

125 kpts 채널당 (아날로그 채널만)

임계값 선택

TTL (+1.4 V), CMOS (+2.5 V), ECL (-1.3 V), 사용자 정의 가능 (10 mV 단위 정지 시 ±8.0 V)

임계값 정확도*

±(100 mV + 임계값 설정의 3%)

최대 입력 다이나믹 레인지

임계값에서 ±10 V

최소 전압 스윙

500 mVpp

입력 임피던스

100 kΩ ± 2%(프로브 팁에서), ~8 pF

검출 가능한 최소 펄스 폭

5 ns

채널간 스큐

2 ns (typical), 3 ns (최대)



*    보증 사양을 나타내며 다른 모든 사항은 typical 입니다. 사양은 30분의 예열시간 후와 펌웨어 교정 온도로부터 ±10°C내에서 유효합니다.

** 1 mV/div 및 2 mV/div는 4 mV/div 설정의 확대율입니다. 수직 정확도 계산의 경우, 1 mV/div 및 2 mV/div 감도 설정에 32 mV의 풀 스케일을 사용하십시오.



WaveGen – 내장 펑션 발생기 (Sine)

파형

Sine, 사각, 펄스, 삼각, 램프, 노이즈, DC

Sine

주파수 범위 : 0.1 Hz ~ 20 MHz

–  진폭 편평성 : ±0.5 dB (1 kHz에 비례)

–  고조파 왜곡 – 40 dBc

–  스퓨리어스 (비고조파) : –40 dBc

–  총 고조파 왜곡 : 1%

–  SNR (50 Ω 로드, 500 MHz BW): 40 dB(Vpp≥0.1 V); 30 dB(Vpp<0.1 V)

사각파/펄스

–  주파수 범위 : 0.1 Hz ~ 10 MHz

–  듀티 사이클 : 20 ~ 80%

–  듀티 사이클 분해능 : 1% 또는 10 ns 중에 큰 값

–  펄스 폭 : 20 ns (최소값)

–  펄스 폭 분해능 : 10 ns 또는 5 디지트 중 큰 값

–  상승/하강 시간 : 18 ns (10 ~ 90%)

–  오버슈트 : <2%

–  비대칭 (50% DC에서) : ±1%±5 ns

–  지터 (TIE RMS): 500 ps

램프/삼각파

–  주파수 범위 : 0.1 Hz ~ 100 kHz

–  선형성 : 1%

–  가변 대칭 : 0 ~ 100%

–  대칭 분해능 : 1%

노이즈

대역폭 : 20 MHz (일반)

주파수

–  사인파 및 램프 정확도 :

–  130 ppm (주파수<10 kHz)

–  50 ppm (정확도>10 kHz)

–  사각파 및 펄스 정확도 :

–  [50+주파수/200] ppm (주파수<25 kHz)

–  50 ppm (주파수≥25 kHz)

–  분해능 : 0.1 Hz 또는 4 디지트 중 큰 값

진폭

–  범위 :

–  20 mVpp ~ 5 Vpp Hi-Z

–  10 mVpp ~ 2.5 Vpp 50 Ω

–  분해능 : 100 μV 또는 3 디지트 중 큰 값

–  정확도 : 2%(주파수=1 kHz)

DC 오프셋

–  범위 :

– ±2.5 V Hi-Z

– ±1.25 V 50 Ω

–  분해능 : 100 μV 또는 3 디지트 중 큰 값

–  정확도 : ±오프셋 설정의 1.5%±진폭의 1.5%±1 mV

트리거 출력

Trig Out BNC에서 트리거 출력 제공



 WaveGen – 내장 펑션 발생기 (계속)

변조

변조 유형 : AM, FM, FSK

반송파 : Sine, 램프

변조 소스 : 내부(외부 변조 기능 없음)



AM :

변조 : Sine, 사각, 램프

변조 주파수 : 1 Hz ~ 20 kHz

깊이 : 0% ~ 100%



FM :

변조 : Sine, 사각, 램프 (1 Hz ~ 20 kHz)

변조 주파수 (1 Hz ~ 20 kHz) 최소 반송파 주파수 : 10 kHz 최소 편차 : 1 Hz

최대 편차 : 100 kHz or (반송파 주파수 - 9 kHz), 그 중 작은 값.



FSK :

변조 : 50% 듀티 사이클 사각파

FSK 속도 : 1 Hz ~ 20 kHz

최소 반송파 주파수 : 10 Hz

                                          최소 홉 주파수 : 2 x FSK 속도 ~ 10 MHz



디지털 전압계

기능

ACrms, DC, DCrms, 주파수



분해능

ACV/DCV: 3 디지트, 주파수 : 5.5 디지트



측정 속도

초당 100회





자동범위조정

수직 진폭을 자동 조정하여 동적 측정 범위를 최대화합니다.



범위 측정기

이전 3초 간 피크 범위를 포함하여 최근 측정값을 그래픽 로 표시합니다.





측정 범위(일반적인 사양)



주파수 범위

수직 범위

수직 정확도

ACRms

20 Hz - 100 KHz

100 MHz ~ 500 MHz :

1 mV/div ~ 5 V/div** (1 MΩ


및 50O hm) 1 GHz 모델 :


1 mV/div ~ 5 V/div** (1 MΩ),



1 mV/div ~ 1 V/div (50O Ω)

[DC수직 게인 정확도 + 0.5% 풀 스케일]

DCRms

20 Hz - 100 KHz

[DC 수직 게인 정확도 + DC 수직 오프셋 정확도 +

0.25% 풀 스케일]

DC

해당 없음

[DC 수직 게인 정확도 +DC 수직 오프셋 정확도 + 0.25% 풀 스케일]

주파수 카운터

1Hz – BW 스코프

<10 mV/div : 1 div 또는 5 mV 중에서 큰 값.

≥10 mV/div : 0.6 div

연간 25 ppm ± 5 ppm (aging)



InfiniiVision X-시리즈 물리적 특성

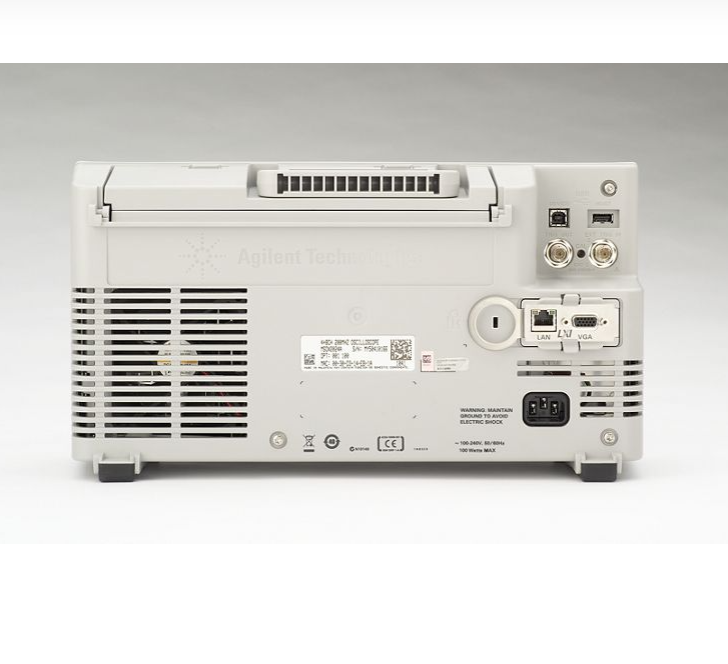

연결



표준 포트

후면판에 있는 1개의 USB 2.0 고속 디바이스 포트

전면판 및 후면판에 있는 2개의 USB 2.0 고속 호스트 포트

메모리 디바이스 및 프린터 지원

포트 옵션

GPIB, LAN, WVGA 비디오 출력



일반 및 환경 특성



전력 라인 소비

100 watts

전압범위

100-120 V, 50/60/400 Hz; 100-240 V, 50/60 Hz ±10% 자동범위

온도

작동 : 0 ~ +55 °C

비작동 : –30 ~ +71 °C

습도

작동 : 최대 80% RH (+40 °C 이하에서), 최대 45% RH (최대 +50 °C에서)

비작동 : 최대 95% RH (최대 40 °C에서), 최대 45% RH (최대 50 °C에서)

고도

작동 : 최대 4,000 m, 비작동 : 15,300 m

전자기 호환성

EMC 지침 (2004/108/EC)준수, IEC 61326-1:2005/EN 준수 또는 능가

61326-1:2006 그룹 1 Class A 필수

CISPR 11/EN 55011

IEC 61000-4-2/EN 61000-4-2

IEC 61000-4-3/EN 61000-4-3

IEC 61000-4-4/EN 61000-4-4

IEC 61000-4-5/EN 61000-4-5

IEC 61000-4-6/EN 61000-4-6

IEC 61000-4-11/EN 61000-4-11

캐나다 : ICES-001:2004

호주/뉴질랜드 : AS/NZS

안전

UL61010-1 2nd 판, CAN/CSA22.2 No. 61010-1-04

치수

381 mm (15 in) W x 204 mm (8 in) H x 142 mm (5.6 in) D

무게

기본 : 3.9 kg (8.5 lbs), 선적 시 : 4.1 kg (9.0 lbs)



비휘발성 스토리지



참조 파형 디스플레이

2개의 내부 파형 또는 USB 드라이브

파형 스토리지

셋업, .bmp, .png, .csv, ASCII, XY, 참조 파형, .alb, .bin, 리스터, 마스크

최대 USB 플래시 드라이브 크기

업계 표준 플래시 드라이브를 지원

USB 플래시 드라이브 없이 셋업

10개의 내부 셋업

USB 플래시 드라이브를 사용해 셋업

USB 드라이브 크기에 의해 제한됨



오실로스코프 표준 제공



표준 5년 워런티*(일련번호가 부여되지 않은 액세서리의 경우 90일)

표준 보안 삭제



표준 프로브



N2862B 150 MHz 10:1 패시브 프로브

70 MHz 및 100 MHz 모델의 경우 채널당 기본 1개

N2863B 300 MHz 10:1 패시브 프로브

200 MHz 모델의 경우 채널당 기본 1개

N6459-60001 8채널 로직 프로브 및 액세서리 키트

MSO 모델에서 기본 제공 또는 DSOX2MSO 업그레이드와 함께 기본 제공

도움말 언어 지원 : 영어, 일본어, 중국어 간체, 중국어 번체, 한국어, 독일어, 프랑스어, 스페인어, 러시아어, 포르투갈어 및 이탈리아어, 교정 인증서, 설명서 CD

인터페이스 언어 지원 GUI 메뉴 : 일본어, 중국어 간체, 중국어 번체, 한국어, 독일어, 프랑스어, 스페인어, 러시아어, 포르투갈어, 태국어, 폴란드어 및 이탈리아어

전원 코드 현지화



* 2013년 1월 1일 이후의 모든 주문에 적용됩니다.



InfiniiVision X-시리즈 오실로스코프 구성

1 단계. 대역폭 및 채널 카운트를 선택합니다



InfiniiVision 2000 X-시리즈 스코프





2002A

2004A

2012A

2014A

2022A

2024A

대역폭* (–3 dB)



70 MHz



100 MHz



200 MHz

계산된 상승시간 (10-90%)

≤ 5 ns



≤ 3.5 ns



≤ 1.75 ns

채널 입력

DSOX

2

4

2

4

2

4



MSOX

2 + 8

4 + 8

2 + 8

4 + 8

2 + 8

4 + 8

* 예를 들어, 100 MHz, 2+8 채널을 선택하면 모델 번호는 MSOX2014A가 됩니다.

2 단계. 측정 어플리케이션 로 스코프를 맞춤화하여 시간 및 비용을 절약합니다.1



어플리케이션

2000 X-시리즈

1 메가 포인트 메모리 업그레이드

DSOX2MEMUP (-010)

임베디드 시리얼 트리거링 및 분석 (I²C, SPI)

DSOX2EMBD (-LSS)*

컴퓨터 시리얼 트리거링 및 분석 (RS232/422/485/UART)

DSOX2COMP (-232)*

자동차 시리얼 트리거링 및 분석 (CAN, LIN)

DSOX2AUTO (-AMS)*

WaveGen (내장 펑션 발생기)

DSOX2WAVEGEN (-001)

통합된 디지털 전압계

DSOXDVM (-DVM)

교육 담당자 키트

DSOXEDK (-EDK)

마스크 테스트

DSOX2MASK (-LMT)

세그먼트화된 메모리

DSOX2SGM (-SGM)

infiniview 오실로스코프 분석 소프트웨어

N8900A

키사이트 스펙트럼 비주얼라이저 (KSV)

64997A

1. 업그레이드 기능 및 설치 프로세스에 대한 보다 자세한 정보는 20 ~ 21페이지를 참조하십시오.

* 시리얼 트리거 및 디코드 어플리케이션은 디지털 채널과 동시에 실행되지 않습니다.



3 단계. 프로브2를 선택합니다.



프로브

2000 X-시리즈

N2862B 150 MHz 10:1 패시브 프로브

70 MHz 및 100 MHz 모델의 경우 채널당 기본 1개

N2863B 300 MHz, 10:1 패시브 프로브

200 MHz 모델의 경우 채널당 기본 1개

N6459-60001 8-채널 로직 프로브 및 액세서리 키트

MSO 모델에서 기본 제공 또는 DSOX2MSO 업그레이드와 함께

기본 제공

N2889A 350 MHz 10:1/1:1 패시브 프로브

옵션

10070D 20 MHz 1:1 패시브 프로브 (프로브 ID 포함)

옵션

10076A 250 MHz 100:1, 4 kV 고전압 패시브 프로브(프로브 ID 포함)

옵션

N2791A 25 MHz, ±700 V 고전압 차동 프로브

옵션

N2792A 200 MHz 10:1 차동 프로브

옵션

1146A 100 kHz, 100 A, AC/DC 전류 프로브

옵션

2. 2페이지에 있는 프로브 적합성 표를 보십시오. 프로브 및 액세서리에 대한 정보는, 키사이트 문서 5968-8153EN을 참조하십시오.



4 단계. 최종 마무리를 합니다.



권장 액세서리

2000 X-시리즈

LAN/VGA 연결 모듈

DSOXLAN

GPIB 연결 모듈

DSOXGPIB

랙 장착 키트

N6456A

휴대용 소프트 케이스 및 전면판 커버

N6457A

하드카피 매뉴얼

N6458A

전면판 커버만

N2747A


다운로드
