DSO 및 MSO 3000 X-시리즈 오실로스코프

3000 X-시리즈 사양 개요
3012A  3014A  3024A  3032A  3034A  3052A  3054A									3102A  3104A
대역폭 * (–3 dB)		100 MHz		200 MHz	350 MHz		500 MHz		1 GHz
계산된 상승 시간 (10 - 90%)		≤ 3.5 ns		≤ 1.75 ns	≤ 1 ns		≤ 700 ps		≤ 450 ps
입력 채널	DSOX	2	4	4	2	4	2	4	2	4
	MSOX	2 + 16	4 + 16	4 + 16	2 + 16	4 + 16	2 + 16	4 + 16	2 + 16	4 + 16
최대 샘플링 속도		4 GSa/s 반채널, 2 GSa/s 모든 채널							5 GSa/s 반채널, 2.5 GSa/s 모든 채널
최대 메모리 깊이		표준 2 Mpts, 옵션 4 Mpts 및 세그먼트 메모리 옵션
디스플레이 크기 및 타입		8.5-인치 WVGA 디스플레이
파형 업데이트 속도		> 100만 파형/초
지원되는		보통, 하나의 2 채널 모델 및 두개의 4 채널 모델
액티브 프로브		특정 구성에 대해 키사이트로 문의하십시오



수평 시스템 아날로그 채널
하드웨어 대역폭 제한	대략 20 MHz (선택 가능)
입력 커플링	AC, DC
입력 임피던스	선택 가능 : 1 MΩ ± 1%, 50 Ω ± 1.5%
입력 감도 범위	100 MHz ~ 500 MHz 모델: 1 mV/div ~ 5 V/div** (1 MΩ 및 50 Ω ) 1 GHz 모델: 1 mV/div ~ 5 V/div** (1 MΩ), 1 mV/div ~ 1 V/div (50 Ohm)
수직 분해능	8 비트 (측정 분해능은 평균화로 12비트임)
최대 입력 전압	300 Vrms, 400 Vpk. 과도 과전압 1.6 kVpk N2862A, N2863A 또는 N2890A 10:1 프로브 사용 시 : 300 Vrms 주파수 디레이팅(사인파 입력 가정) : 40 kHz까지 400 pk. 그 다음, 6 Vpk까지 20 db/dec에서 디레이트
DC 수직 정확도	±[DC 수직 이득 정확도 + DC 수직 오프셋 정확도 + 0.25% 풀 스케일] **
DC 수직 이득 정확도*	± 2.0% 풀 스케일**
DC 수직 오프셋 정확도	± 0.1 div ± 2 mV ± 오프셋 설정의 1%
채널간 아이솔레이션	> 100:1(DC ~ 각 모델의 최대 규정 대역폭) (채널에서 동일 V/div 및 커플링으로 측정됨)
오프셋 범위	± 2 V (1 mV/div ~ 200 mV/div) ± 50 V (> 200 mV/div ~ 5 V/div)
수직 시스템 디지털 채널

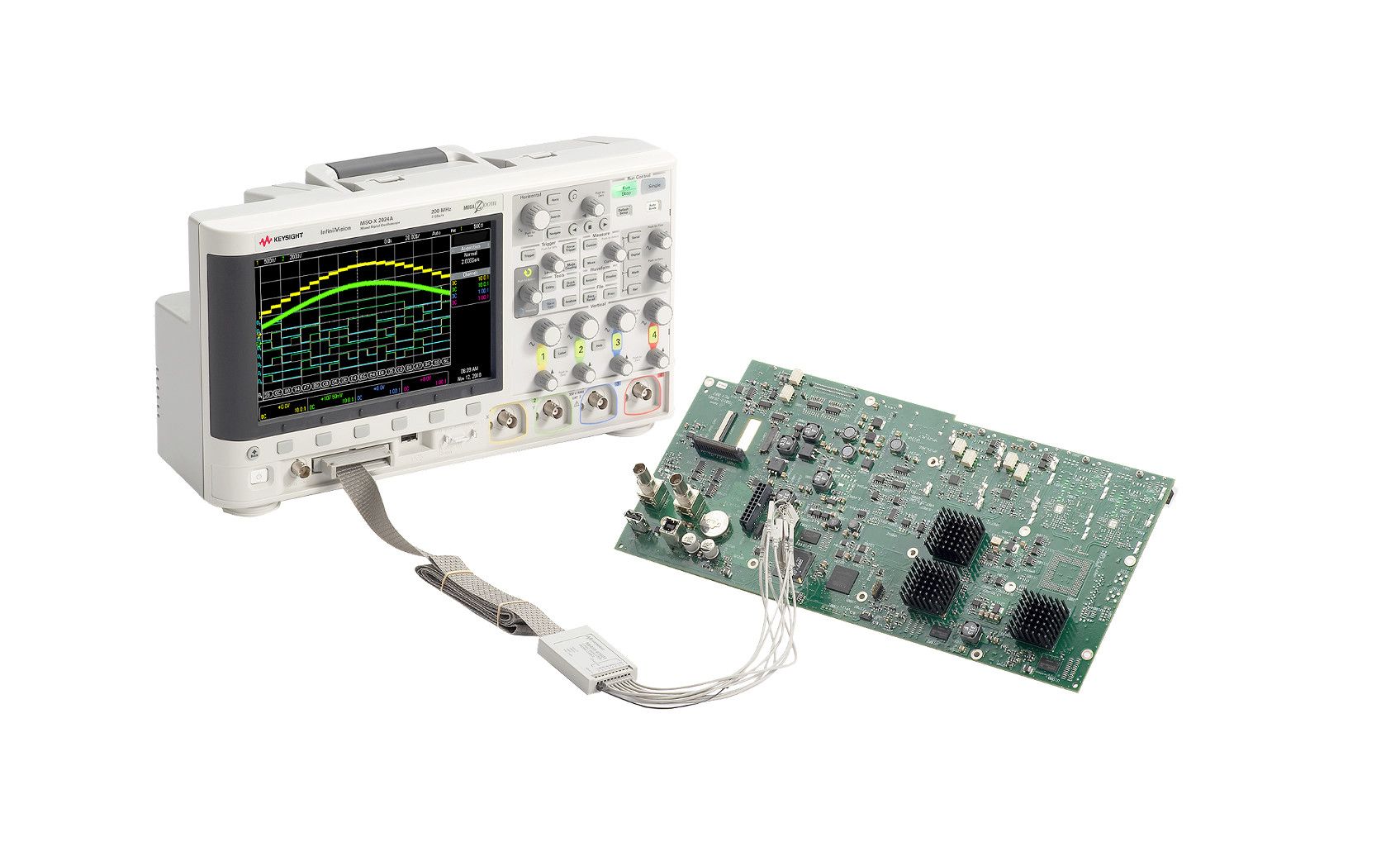

디지털 입력 채널	16 디지털 (D0 ~ D15. pod 1: D7 ~ D0, Pod 2: D15 ~ D8)
임계값	Threshold /pod
임계값 선택	TTL (+1.4 V), 5V CMOS (+2.5 V), ECL (–1.3 V), 사용자 정의 가능 (pod로 선택 가능)
사용자 정의 임계값 범위	±8.0 V (10 mV 스텝 단위)
최대 입력 전압	±40 V 피크 CAT I; 순간 과전압 800 Vpk
임계값 정확도*	±(100 mV+임계값 설정의 3%)
최대 입력 다이나믹 레인지	임계값에서 ±10 V
최소 전압 스윙	500 mVpp
입력 임피던스	100 kΩ ± 2% (프로브 팁에서)
입력 커패시턴스	~8 pF
수직 분해능	1 비트



* 보증 사양을 나타내며 다른 모든 사항은 typical 입니다. 사양은 30분의 예열시간 후와 펌웨어 교정 온도로부터 ±10°C내에서 유효합니다.

** 1 mV/div 및 2 mV/div는 4 mV/div 설정의 확대율입니다. 수직 정확도 계산의 경우, 1 mV/div 및 2 mV/div 감도 설정을 위해 32 mV의 풀 스케일을 사용하십시오.





3012A  3014A  3024A  3032A  3034A  3052A  3054A  3102A  3104A

시간축 범위                                        5 ns/div ~

50 s/div

2 ns/div ~

50 s/div

1 ns/div ~

50 s/div

500 ps/div ~

50 s/div



시간축 범위 정확도*                                                           연간 25 ppm±5 ppm (aging)

시간축 지연 시간 범위 프리 트리거                                        화면폭 또는 200 μs 중 큰 값 포스트 트리거                                             1 s ~ 500 s

채널간 디스큐 (deskew) 범위                                                              ± 100 ns

∆ 시간 정확도 (커서 사용)                                        ±(시간축 정확도*판독값) ± (0.0016*화면 폭) ± 100 ps

모드                                                                                              메인, 줌, 롤, XY

XY                                                                    1 채널 및 2 채널에서만. 외부 트리거 입력의 Z축 블랭킹, 1.4 V 임계값 대역폭 : 최대 대역폭 1 MHz에서 위상 오차 : <0.5도

 수평 시스템 디지털 채널

검출 가능한 최소 펄스 폭                                                                  5 ns

채널간 스큐                                                                          2 ns (typical), 3 ns (최대)



 수집 시스템

3012A  3014A                     3024A  3032A  3034A  3052A  3054A                     3102A  3104A

아날로그 채널 최대 샘플링 속도

4 GSa/s 반채널 인터리빙, 2 GSa/s 모든 채널

5 GSa/s 반채널

인터리빙, 2.5 GSa/s

모든 채널

아날로그 채널 최대 레코드 길이                              2 Mpts 반채널 인터리빙, 1 Mpts 모든 채널 (표준)

4 Mpts 반채널 인터리빙, 2 Mpts 모든 채널 (DSOX3MEMUP의 경우 옵션 (-040))

최고 샘플링 속도에서 캡처된 최대 지속시간 (모든 아날로그 채널)	4M	메모리 업그레이드 시	500 us	4M 메모리 업그레이드 시 400 us
디지털 채널 최대 샘플링 속도	1 GSa/s			1.25 GSa/s

디지털 채널 최대 레코드 길이                                            1 Mpts (표준 – 디지털 채널만)

2 Mpts (DSOX3MEMUP의 경우 옵션– 디지털 채널만)

모드                             Normal                                                          기본 모드

Peak detect                               모든 타임베이스 설정에서 250 ps의 좁은 글리치 캡처

Averaging                                     2, 4, 8, 16, 64, ... ~ 65,536에서 선택 가능

High resolution

실시간 박스카 평균화는 랜덤 노이즈를 낮추고 수직 분해능을 효과적으로 높여줍니다.

4 GSa/s (1 GHz 모델은 5 GSa/s)에서 ≥ 10 μs/div이거나

2 GSa/s (1 GHz 모델은 2.5 GSa/s)에서 ≥ 20μs/div인 경우 12비트 분해능

Segmented      세그먼트 메모리는 활동 간 데드 타임이 긴 데이터 스트림에 사용할 수 있는 메모리를 최적화합니다. 최대 세그먼트 = 1000. Re-Arm 시간 =1μs(트리거 이벤트 간 최소 시간)



*    보증 사양을 나타내며 다른 모든 사항은 typical 입니다. 사양은 30분의 예열시간 후와 펌웨어 교정 온도로부터 ±10°C내에서 유효합니다.





트리거 시스템
트리거 소스	아날로그 채널 (1~4), 디지털 채널 (D0~D15), line, external, WaveGen (1 또는 mod) (FM/ FSK)
트리거 모드	–   Normal (트리거됨) : 스코프가 트리거할 트리거 이벤트 필요 –   Auto : 트리거 이벤트가 없을 경우 자동으로 트리거함 –   Single : 트리거 이벤트에서 한 번만 트리거함. [Single]을 다시 누르면 스코프가 다른 트리거 이벤트를 찾으며, [Run]을 누르면 자동 또는 일반 모드에서 연속적으로 트리거합니다. –   Force : 트리거를 강제 실행하는 전면판 버튼
트리거 커플링	DC : DC Coupled 트리거 AC : AC Coupled 트리거, 차단 주파수 : <10 Hz (내부); <50 Hz (외부) HF 제거 : 고주파 제거, 차단 주파수 ~ 50 kHz LF 제거 : 저주파 제거, 차단 주파수 ~ 50 kHz 노이즈 제거 : 선택 가능한 OFF 또는 ON, 감도 2x 감소
트리거 홀드오프 범위	40 ns ~ 10.00 s

트리거 감도

내부*                                      < 10 mV/div: 1div 또는 5 mV 중에서 큰 값; ≥10 mV/div: 0.6 div

외부*                                      200 mVpp (DC ~ 100 MHz)

350 mVpp (100 MHz ~ 200 MHz)

트리거 레벨 범위
모든 채널	화면 중앙에서 ±6 div
외부	± 8 V

*    보증 사양을 나타내며 다른 모든 사항은 typical 입니다. 사양은 30분의 예열시간 후와 펌웨어 교정 온도로부터 ±10°C내에서 유효합니다.



트리거 유형 선택
에지	모든 소스의 상승, 하강, 교대 또는 한쪽 에지에 대해 트리거합니다.
에지 다음 에지 (B 트리거)	선택된 에지에 암 (arm), 지정 시간 동안 기다린 다음, 선택된 다른 에지의 지정 카운트에 대해 트리거합니다.
펄스 폭	선택 채널에서 연속 시간이 특정 값보다 작거나 큰 펄스, 또는 시간 범위 내에 속하는 펄스에 대해 트리거합니다. –   최소 지속시간 설정: 2 ns (500 MHz, 1 GHz), 4 ns (350 MHz), 6 ns (200 MHz), 10 ns (100 MHz) –   최대 지속시간 설정: 10 s –   최소 범위: 10 ns
런트	높은 레벨의 임계값을 초과하지 않는 양의 런트 펄스에 대해 트리거합니다. 낮은 레벨의 임계값을 초과하지 않는 음의 런트 펄스에 대해 트리거합니다. 두 개의 임계값 설정을 기준으로 어느 한 극성 런트 펄스에 대해 트리거합니다. 런트 트리거링은 2~10 ns의 최소 시간 설정 및 10 s의 최대 시간 설정으로 시간-한정 (< 또는 >)될 수도 있습니다. – 최소 시간 설정: 2 ns (500 MHz, 1 GHz), 4 ns (350 MHz), 6 ns (200 MHz). 10 ns (100 MHz)
셋업 및 홀드	클럭/데이터 셋업 및/또는 홀드 타임 위반 (<0.0 ~ 10 s)에 대해 트리거합니다.
상승/하강 시간	사용자 선택 가능 임계값을 기준으로 상승 시간 또는 하강 시간 에지 속도 위반(< 또는 >)에 대해 트리거합니다. (< or >) 또는 2 ns ~ 10 s의 시간 설정 범위. – 최소: 1 ns (500 MHz, 1 GHz), 2 ns (350 MHz), 3 ns (200 MHz), 5 ns (100 MHz) – 최대: 10 s
N번째 에지 버스트	지정된 유휴 시간(10 ns ~ 10 s) 이후에 발생하는 N번째(1~ 65535) 에지 버스트에 대해 트리거합니다.
패턴	아날로그, 디지털 또는 트리거 채널의 조합에서 높음 (high), 낮음 (low) 및 상관없음 (don’t care) 레벨의 지정된 패턴이 [입력|종료]될 때 트리거합니다. 패턴은 유효한 트리거조건이 되기 위해 최소 2 ns 동안 안정화되어야 합니다. –   최소 지속시간 설정: 2 ns (500 MHz, 1 GHz), 4 ns (350 MHz), 6 ns (200 MHz), 10 ns (100 MHz) –   최대 지속시간 설정: 10 s –   최소 범위: 10 ns
Or	여러 아날로그 채널 또는 디지털 채널에 걸쳐 선택된 에지에 대해 트리거합니다.
비디오	복합 비디오 또는 방송 표준 (NTSC, PAL, SECAM, PAM-M)의 전체 라인 또는 개별 라인, 홀수/짝수, 또는 전체 필드에 대해 트리거합니다.
Enhanced Video (옵션)	강화된 HDTV 표준에 맞는 라인 및 필드 상의 트리거 (480p/60, 567p/50, 720p/50, 720p/60, 1080p/24, 1080p/25, 1080p/30, 1080p/50, 1080p/60, 1080i/50, 1080i/60).
USB	패킷 시작, 패킷 끝, 리셋 완료, 입력 정지 또는 종료 정지에 대해 트리거합니다. USB 저속 및 최대 속도를 지원합니다.
I2C (옵션)	시작/중지 조건이나 주소 및/또는 데이터 값을 포함한 사용자 정의 프레임에서 트리거합니다. 또한, 승인 누락 (missing acknowledge), 수집 (accq)이 없는 주소, 다시 시작, EEPROM 읽기 및 10비트 쓰기에 대해 트리거합니다.
SPI (옵션)	지정된 프레이밍 기간 동안 SPI(Serial Peripherial Interface) 데이터 패턴에 대해 트리거합니다. 클럭 유휴 프레이밍 및 프레임당 사용자 지정 비트 수뿐만 아니라 포지티브 및 네거티브 칩 선택 (Chip Select) 프레이밍을 지원합니다. MOSI 및 MISO 데이터를 지원합니다.
RS-232/422/485/UART (옵션)	Rx 또는 Tx 시작 비트, 중지 비트, 데이터 컨텐츠, 또는 패리티 에러에 대해 트리거합니다.
I²S (옵션)	오디오 좌측 채널 또는 우측 채널의 2의 “2의 보수” 데이터에 대해 트리거합니다 (=, ≠, <, >, > <, < >, 값 증가, 또는 값 감소).
CAN (옵션)	CAN (Controller Area Network) 버전 2.0 A 및 2.0 B 신호에 대해 트리거합니다. 프레임 시작 (SOF) 비트 (표준)에 대해 트리거합니다. 원격 프레임 ID (RTR), 데이터 프레임 ID (~RTR), 원격 또는 데이터 프레임 ID, 데이터 프레임 ID 및 데이터, 에러 프레임, 모든 에러, 승인 에러 및 오버로드 프레임.
LIN (옵션)	LIN (Local Interconnect Network) Sync Break (동기 끊어짐), 동기 프레임 ID 또는 프레임 ID 및 데이터에 대해 트리거합니다.
FlexRay (옵션)	프레임 ID, 프레임 유형(동기, 스타트업, null, normal), 주기 반복, 주기 기반, 에러에 대해 트리거합니다.
MIL-STD 1553 (옵션)	단어 유형(데이터 또는 명령/상태), 원격 터미널 주소, 데이터, 에러(패리티, 동기, Manchester 인코딩) 기반 MIL-STD 1553 신호에 대해 트리거합니다.
ARINC 429 (옵션)	ARINC429 데이터에 대해 트리거하고 디코드합니다. 시작/중지 단어, 라벨, 라벨 + 비트, 라벨 범위, 에러 조건 (패리티, 단어, 간격, 단어 또는 간격, 모두), 모든 비트 (eye), 모든 0비트, 모든 1비트에 대해 트리거합니다.





파형 측정
커서**	–   싱글 커서 정확도 : ±[DC 수직 이득 정확도 +DC 수직 오프셋 정확도 +0.25% 풀 스케일] –   듀얼 커서 정확도 : ±[DC 수직 이득 정확도+0.5% 풀 스케일]* –   단위 : Seconds(s), Hz (1/s), Phase (degrees), Ratio (%)
자동 측정	통계를 통해 지속적으로 업데이트되는 측정. 커서는 마지막으로 선택한 측정을 추적합니다. 다음 목록에서 최대 4개의 측정을 선택합니다 : –   전압 : 피크 투 피크, 최대값, 최소값, 진폭, 탑, 베이스, 오버슈트, 프리슈트, 평균 - N회 주기, 평균-전체 화면, DC RMS-N회 주기, DC RMS - 전체 화면, AC RMS - N회 주기, AC RMS - 전체 화면(표준 편차), 비율 (RMS1/RMS2) –   시간 : 주기, 주파수, 카운터, +폭, -폭, 버스트 폭, 듀티 사이클, 상승 시간, 하강 시간, 지연, 위상, 최소값 Y에서의 X, 최대값 Y에서의 X –   카운트 : 포지티브 펄스 카운트, 네거티브 펄스 카운트, 상승 에지 카운트, 하강 에지 카운트 –   혼합 : 영역-N회 주기, 영역-전체 화면
카운터	내장 주파수 카운터 : –   소스 : 모든 아날로그 또는 디지털 채널에서 –   분해능 : 5 디지트 –   최대 주파수 : 스코프 대역폭





파형 연산
산술	f (g(t)) g(t): {더하기, 빼기, 곱하기 (2개 채널간)} f(t):{FFT(g(t)), differentiate d/dt g(t), integrate ∫ g(t) dt, square root √g(t) } 두개 채널 조합 사이에서 활성화됨
산술	DSOX3ADVMath 향상된 파형 연산 옵션에 추가되는 사항 : Ax + B, Square, Absolute, Common Log, Natural Log, Exponential, Base 10 Exponential, LP Filter, HP Filter, Magnify, Measurement Trend, Chart Logic Bus (타이밍 또는 스테이트).
FFT	최대 64 Mpts 분해능 FFT 윈도우를 해닝 (hanning), 플랫탑 (flat top), 직사각형; 블랙맨-해리스 (Blackman-Harris)로 설정



*    보증 사양을 나타내며 다른 모든 사항은 typical 입니다. 사양은 30분의 예열시간 후와 펌웨어 교정 온도로부터 ±10°C내에서 유효합니다.

** 1 mV/div 및 2 mV/div는 4 mV/div 설정의 확대율입니다. 수직 정확도 계산의 경우, 1 mV/div 및 2 mV/div 감도 설정을 위해 32 mV의 풀 스케일을 사용하십시오.







디스플레이 특성
디스플레이	8.5인치 WVGA
해상도	800 (H) x 480 (V) 픽셀 포맷 (화면 영역)
계수선	강도 컨트롤이 있는 8개의 세로 칸 x 10개 가로 칸
포맷	YT, XY, 및 Roll
최대 파형 업데이트 속도	> 1,000,000 파형/초
지속성	Off, 무한, 가변 지속성 (100 ms - 60 s)
강도 그라데이션	64 단계 밝기 강도





WaveGen - 내장 펑션/임의 파형 발생기 (typical)
WaveGen 출력	전면판 BNC 커넥터
파형	Sine, 사각, 램프, 펄스, DC, 노이즈, Sinc Cardinal(Sinc), 지수형 상승, 지수형 하강, Cardiac, Gaussian 펄스, 임의.
변조	변조 유형 : AM, FM, FSK 반송파 파형 : 사인, 램프, 사인 카디널, 지수형 상승, 지수형 하강, Cardiac. 변조 소스 : 내부(외부 변조 기능 없음) AM : 변조 : Sine, 사각, 램프 변조 주파수 : 1 Hz ~ 20 kHz 깊이 : 0% ~ 100% FM : 변조 : Sine, 사각, 램프 변조 주파수 : 1 Hz ~ 20 kHz 최소 반송파 주파수 : 10 Hz 편차 : 1 Hz ~ 반송파 주파수 또는 (2e12/반송파 주파수) 중에서 더 작은 것 FSK : 변조 : 50% 듀티 사이클 사각파 FSK 속도 : 1 Hz ~ 20 kHz 홉 주파수 : 2 x FSK 속도 ~ 10 MHz
Sine	–   주파수 범위 : 0.1 Hz ~ 20MHz –   진폭 평탄도 : ±0.5 dB (1kHz기준으로) –   고조파 왜곡 – 40dBc –   스퓨리어스 (비고조파) : –40dBc –   총 고조파 왜곡 : 1% –   SNR (50 Ω 로드, 500 MHz BW) : 40 dB (Vpp≥0.1 V); 30 dB (Vpp<0.1 V)
사각파/펄스	–   주파수 범위 : 0.1 Hz ~ 10 MHz –   듀티 사이클 : 20 ~ 80% –   듀티 사이클 분해능 : 1% 또는 10 ns 중에 큰 값 –   펄스 폭 : 20 ns (최소값) –   상승/하강 시간 : 18 ns (10 ~ 90%) –   펄스 폭 분해능 : 10 ns 또는 5 디지트 중 큰 값 –   오버슈트 : <2% –   비대칭 (50% DC에서) : ±1% ±5 ns –   지터 (TIE RMS) : 500 ps
램프/삼각파	–   주파수 범위 : 0.1 Hz ~ 200 kHz –   선형성 : 1% –   가변 대칭 : 0 ~ 100% –   대칭 분해능 : 1%
노이즈	대역폭 : 20 MHz (typical)
Sinc Cardinal (Sinc)	주파수 범위 : 0.1 Hz ~ 1.0 MHz
지수형 상승/하강	주파수 범위 : 0.1 Hz ~ 5.0 MHz
Cardiac	주파수 범위 : 0.1 Hz ~ 200.0 kHz
Gaussian 펄스	주파수 범위 : 0.1 Hz ~ 5.0 MHz
임의	–   파형 길이 : 1 ~ 8k 포인트 –   진폭 분해능 : 10비트(부호 비트 포함)*** –   반복 속도 : 0.1 Hz ~ 12 MHz –   샘플링 속도 : 100 MSa/s –   필터 대역폭 : 20 MHz

WaveGen - 내장 펑션/임의 파형 발생기 (typical) (계속)
주파수	–   사인파 및 램프 정확도 : –   130 ppm (주파수 < 10 kHz) –   50 ppm (주파수 > 10 kHz) –   사각파 및 펄스 정확도 : –   [50+주파수/200] ppm (주파수 < 25 kHz) –   50 ppm (주파수 ≥ 25 kHz) –   분해능: 0.1 Hz 또는 4 디지트 중 큰 값
진폭	–   범위 : –   20 mVpp ~ 5 Vpp (Hi-Z**) –   10 mVpp ~ 2.5 Vpp (50 Ω**) –   분해능 : 100 μV 또는 3 디지트 중 높은 값 –   정확도 : 2% (주파수=1 kHz)
DC 오프셋	–   범위: –   ±2.5 V into Hi-Z** –   ±1.25 V into 50 Ω** –   분해능 : 100 μV 또는 3 디지트 중 높은 값 –   정확도 (파형 모드): ± 오프셋 설정의 1.5% ± 진폭의 1.5% ± 1 mV –   정확도 (DC 모드): ± 오프셋 설정의 1.5% ± 3 mV
트리거 출력	Trig Out BNC에서 트리거 출력 제공
메인 출력	–   임피던스 : 50 Ω typical –   아이솔레이션 : 불가, 메인 출력 BNC는 접지됨 –   보호 : 오버로드시 자동으로 출력을 멈춤

*    Gaussian 펄스 : 최대 4 Vpp는 Hi-Z 상태로. 최대 2 Vpp는 50 ohm 상태로.

** Sinc, Cardiac 및 Gaussian 펄스 : ±1.25 V(Hi-Z); +- 625 mV(50 Ω)

*** 내부 감쇠기 스테핑 때문에 출력에서는 최대 분해능을 지원하지 않습니다.



디지털 전압계 (typical)
펑션	ACrms, DC, DCrms, 주파수
분해능	ACV/DCV : 3디지트, 주파수 : 5.5디지트
측정 속도	초당 100회
자동범위조정	수직 진폭을 자동 조정하여 동적 측정 범위를 최대화합니다.
범위 측정기	이전 3초 간 피크 범위를 포함하여 최근 측정값을 그래픽으로 표시합니다.





연결성

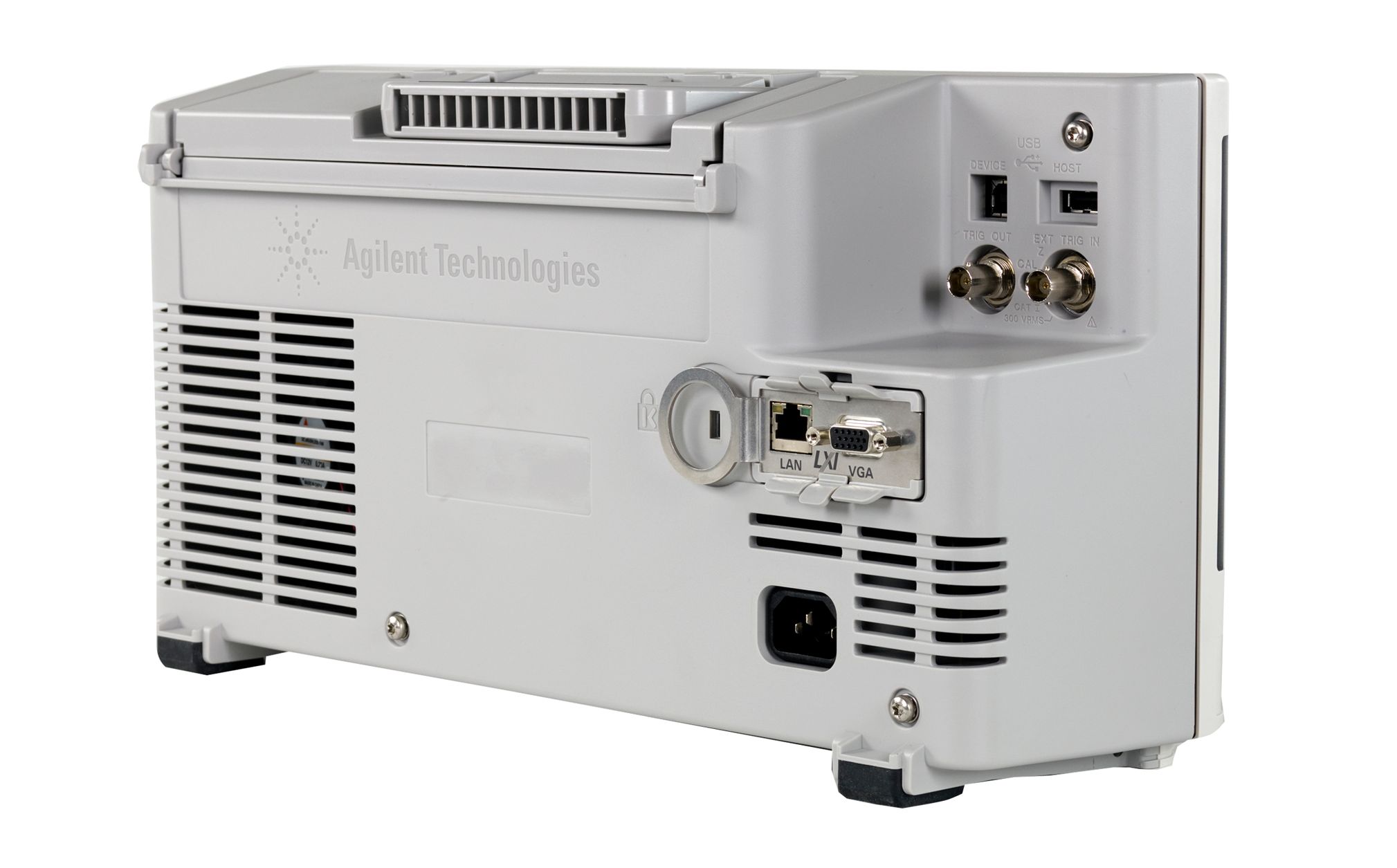

표준 포트	후면판에 있는 1개의 USB 2.0 고속 디바이스 포트 후면판, USBTMC 프로토콜 지원 2개의 USB 2.0 고속 호스트 포트 전면판 및 후면판 메모리 디바이스 및 프린터, 키보드 지원
포트 옵션	GPIB, LAN (10/100Base-T), WVGA 비디오 출력
트리거 출력	BNC 커넥터는 후면판에 있습니다. 지원모드 : 트리거, 마스크 및 파형 발생기, sync 펄스



일반 특성 및 환경 특성
전력 소비	100 watts
전력 전압 범위	100~120 V, 50/60/400 Hz. 100~240 V, 50/60 Hz ± 10% 자동범위조정
온도	작동 : 0 ~ +55°C 비작동 : –30 ~ +71°C
습도	작동 : 최대 80% RH (+40°C 이하에서), 최대 45% RH (최대 +50°C에서) 비작동 : 최대 95% RH (최대 40°C에서), 최대 45% RH (최대 50°C에서)
고도	작동 : 최대 4,000m, 비작동 15,300m
전자기 호환성	EMC 지침 (2004/108/EC) 충족, IEC 61326-1:2005/EN 충족 또는 능가 61326-1:2006 그룹 1 클래스 A 요구사항 CISPR 11/EN 55011 IEC 61000-4-2/EN 61000-4-2 IEC 61000-4-3/EN 61000-4-3 IEC 61000-4-4/EN 61000-4-4 IEC 61000-4-5/EN 61000-4-5 IEC 61000-4-6/EN 61000-4-6 IEC 61000-4-11/EN 61000-4-11 캐나다 : ICES-001:2004 호주/뉴질랜드 : AS/NZS
안전	UL61010-1 2nd 판, CAN/CSA22.2 No. 61010-1-04
진동	IEC60068-2-6 및 MIL-PRF-28800 충족, Class 3 랜덤
충격	IEC 60068-2-27 및 MIL-PRF-28800 충족, Class 3 랜덤 (작동 시 : 30g, ½ Sine 11ms 지속시간, 주축을 따라 축당 3회의 충격, 총 18회 충격)
치수	381 mm (15 in) W x 204 mm (8 in) H x 142 mm (5.6 in) D
무게	순 중량 : 3.9kg(8.5lbs), 선적 중량 : 4.1kg(9.0lbs)





비휘발성 스토리지
참조 파형 디스플레이	2개의 내부 파형 또는 USB 드라이브
파형 스토리지	셋업, .bmp, .png, .csv, ASCII, XY, 참조 파형 .alb, .bin, lister, 마스크
최대 USB 플래시 드라이브 용량	표준 플래시 드라이브 지원
USB 플래시 드라이브 없이 셋업	10개의 내부 셋업
USB 플래시 드라이브를 사용해 셋업	USB 드라이브 용량에 제한됨



오실로스코프 표준 제공
공장 워런티	1년 워런티 (패시브 프로브 등 일련번호가 부여되지 않은 액세서리는 90일)
교정	교정 성적서, 교정 간격 2년
표준 보안 삭제
프로브
N2862B 패시브 프로브 150 MHz 10:1 감쇠	100 MHz 모델에서 채널당 1개 포함
N2863B 패시브 프로브 300 MHz, 10:1 감쇠	200 MHz 모델에서 채널당 1개 포함
N2890A 패시브 프로브 500 MHz, 10:1 감쇠	350/500 MHz 모델 및 1 GHz 모델에서 채널당 1개 포함
N6450-60001 16 디지털 채널 MSO 케이블	모든 MSO 모델 및 DSOX3MSO (500 MHz 이하 모델의 경우)에서 스코프당 1개 포함 DSOX3PERFMSO(1 GHz 모델의 경우)
인터페이스 및 도움말 언어 지원 영어, 일본어, 중국어 간체, 중국어 번체, 한국어, 독일어, 프랑스어, 스페인어, 러시아어, 포르투갈어, 이탈리아어, 태국어 및 폴란드어
전원 코드 현지화
