Key Features

• 6 ½ 자리 DMM이 내장된 3슬롯 메인프레임 • 기본 0.003% DCV 정확도

• 새로운 4채널 동시 샘플링 디지타이저를 포함한 스위치, RF 및 제어 플러그인 모듈 9개

• 최대 450채널/초 스캔 속도 • 시스템당 최대 120채널 • 최대 100만 포인트 스캔 메모리

• 14개의 서로 다른 입력 신호를 측정하고 변환합니다. 열전대, RTD 및 서미스터를 사용한 온도; DC/AC 볼트; 2선 및 4선 저항; 빈도와 기간; DC/AC 전류 및 정전용량; 직접 변형 및 브리지 변형

• 간편한 설정 및 데이터 보기를 위한 대형 4.3인치 컬러 디스플레이 • PC에 쉽게 연결할 수 있는 LAN 및 USB(DAQ973A에는 추가 GPIB가 함께 제공됨)

• 34970A/34972A와 호환되는 코드

• 독립형 애플리케이션에서 데이터를 복사/로그할 수 있는 USB 플래시 드라이브 지원

• 향상된 시간/주파수 도메인 측정 기능을 갖춘 BenchVue DAQ 포함

신뢰할 수 있는 측정

우리는 고성능 벤치탑 DMM에서 측정 엔진을 가져와 3슬롯 메인프레임에 내장했습니다.

검증된 키사이트 측정 성능, 신호 컨디셔닝이 내장된 범용 입력, 모듈형 유연성 등 이 모든 이점을 저비용의 컴팩트한 데이터 수집 패키지에서 얻을 수 있습니다.

DAQ970A/DAQ973A는 6½ 디지트(22비트)의 분해능, 0.003% 기본 dcV 정확도 및 초저 판독 잡음이 특징입니다.

이를 최대 450채널/초의 스캔 속도와 결합하면 처음부터 작업을 올바르게 완료하는 데 필요한 속도와 정확성을 얻을 수 있습니다.

작업을 더 빠르게 완료하기 위한 내장형 신호 컨디셔닝

온도, ac/dc 볼트, 저항, 주파수 또는 전류를 측정해야 하는 경우 DAQ970A/DAQ973A가 이를 처리할 수 있습니다.

내부 자동 범위 조정 DMM은 12가지 기능을 직접 측정하므로 값비싼 외부 신호 조정이 필요하지 않습니다.

그리고 우리의 독특한 디자인은 채널별 완벽한 구성을 가능하게 하여 유연성을 극대화하고 빠르고 쉽게 설정할 수 있습니다.

이는 각 채널 뒤에 독립적인 고성능 DMM이 있는 것과 같습니다.

간편한 설정, 구성 및 데이터 보기를 위한 대형 4.3인치 컬러 디스플레이

DAQ970A/DAQ973A 4.3인치 그래픽 컬러 디스플레이와 소프트 키는 다양한 형식의 간편한 구성 및 측정 디스플레이를 위해 직관적으로 설계되었습니다.

숫자, 막대 그래프, 추세 차트 및 히스토그램으로 측정값을 볼 수 있어 측정 개요를 빠르게 확인할 수 있습니다.

PC에 대한 표준 연결

DAQ970A에는 기가비트 LAN 및 USB 2.0이 내장되어 있습니다. 표준 LAN 연결을 사용하면 그래픽 웹 인터페이스의 추가 이점을 얻을 수 있어 쉽게 구성할 수 있습니다.

표준 웹 브라우저를 사용하여 결과를 측정하고 모니터링합니다. LAN 및 USB 외에도 DAQ973A에는 GPIB 인터페이스가 내장되어 있습니다.

USB 플래시 드라이브로 편리한 데이터 저장

DAQ970A/DAQ973A에는 USB 메모리 포트도 내장되어 있어 PC에 연결하지 않고도 USB 플래시 드라이브를 사용하여 데이터를 수집할 수 있습니다.

데이터를 직접 기록할 수 있습니다. USB 플래시 드라이브에 저장하거나, 악기의 메모리를 확장하거나, 내부 메모리에서 복사하여 다른 위치에 있는 컴퓨터로 전송할 수 있습니다.

웹 인터페이스를 통한 가상 전면 패널 제어

내장된 그래픽 웹 인터페이스를 통해 Chrome 및 Internet Explorer와 같은 웹 브라우저를 사용하여 기기에 쉽게 액세스하고 제어할 수 있습니다.

이 인터페이스를 사용하면 네트워크 어디에서나 측정을 구성하고, 검색 목록을 정의 및 실행하거나, 측정 결과를 모니터링할 수 있습니다.

기기 호스트 이름이나 IP 주소를 브라우저 URL에 입력하기만 하면 기기의 전면 패널 기능에 액세스할 수 있습니다.

• 채널별 측정 구성 지정

• 스위치 스캔 정의 및 실행 • 측정 판독값 모니터링

• 데이터 보기 및 저장

• 오류 대기열 보기

• 모듈 구성, 릴레이 수, 펌웨어 개정 등과 같은 계측기 정보 보기

또한 웹 인터페이스가 장비에 내장되어 있으므로 특별한 소프트웨어를 설치하지 않고도 웹 브라우저를 지원하는 모든 운영 체제에서 액세스할 수 있습니다.

액세스를 제한하기 위해 비밀번호 보호 및 LAN 잠금 기능도 제공됩니다. 그래픽 웹 인터페이스를 사용하면 측정 구성, 스캔 설정 및 실행, 네트워크 어디에서나 설계 문제 해결을 쉽게 할 수 있습니다.

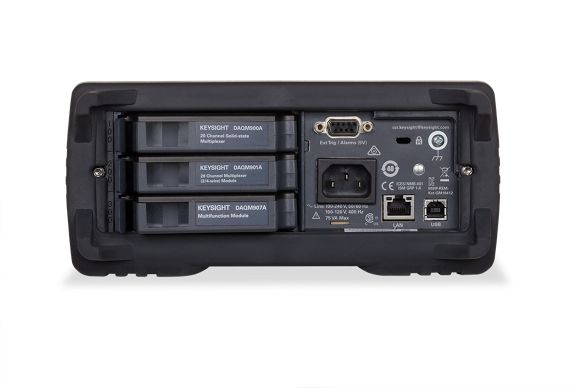

고객과 함께 성장하는 맞춤형 구성 3개의 모듈 슬롯과 9개의 스위치/제어 모듈을 사용하면 고유한 요구 사항에 맞게 DAQ970A/DAQ973A를 맞춤 설정할 수 있습니다.

필요한 것만 구입하고 나중에 애플리케이션이 성장함에 따라 더 많은 모듈을 추가하세요.

키사이트 DAQ970A/DAQ973A는 데이터 수집 애플리케이션에 탁월한 다기능성을 제공합니다.

과거에는 선택을 해야 했습니다. 한편으로는 데이터 로거의 간단한 작동과 저렴한 비용을 선택할 수 있습니다.

반면에 모듈형 데이터 수집 시스템의 유연성과 더 높은 성능을 누릴 수 있었습니다.

키사이트 DAQ970A/DAQ973A 데이터 수집 시스템은 낮은 채널당 비용, 모듈형 유연성, 표준 연결 및 인상적인 측정 성능을 갖춘 간단한 사용자 인터페이스라는 두 가지 장점을 모두 제공합니다.

최신 설계 특성화 작업을 수행하는 R&D 엔지니어이든, 테스트 시스템을 구축하거나 프로세스 문제를 해결하는 제조 엔지니어이든 관계없이 DAQ970A/DAQ973A 데이터 수집 시스템은 가격과 측정 성능의 최상의 조합을 제공합니다.

데이터 로거입니다.

20채널 릴레이 멀티플렉서로 구성된 DAQ970A/DAQ973A는 간단한 특성화 애플리케이션을 위한 강력하고 저렴한 데이터 로거가 됩니다.

또한 LAN, USB 또는 GPIB 인터페이스를 갖춘 DAQ970A/DAQ973A는 원격 위치의 데이터 로깅 애플리케이션을 쉽게 설정하고 제어하는 데 이상적입니다.

데이터 수집의 시작과 끝입니다.

DAQ970A/DAQ973A는 탁월한 측정 성능을 갖춘 자동화된 테스트 시스템으로, 필요한 정확도, 분해능 및 속도를 갖추고 있습니다.

모니터링 및 특성화 애플리케이션을 위한 사용하기 쉬운 데이터 로거 데이터 로거는 불규칙성을 식별하기 위해 장기간에 걸쳐 여러 신호(온도, 전압 등)를 모니터링하는 데 사용됩니다.

예시적인 응용 분야에는 환경 챔버 모니터링, 구성 요소 검사, 벤치탑 테스트, 프로세스 문제 해결 및 온도 프로파일링이 포함됩니다.

키사이트 DAQ970A/DAQ973A는 독립형으로든 컴퓨터와 함께든 다양한 데이터 로깅 및 모니터링 애플리케이션에 쉽게 사용할 수 있습니다.

유연한 모듈형 설계로 4개에서 120개 채널까지 확장 가능하며 간단한 제어를 위해 액추에이터, 디지털 I/O 및 아날로그 출력 채널을 추가할 수 있습니다.

DAQ970A/DAQ973A의 작은 크기, 견고한 기능 및 USB 메모리 포트는 휴대용 애플리케이션에 적합합니다.

PC에 대한 간단한 연결과 원격 애플리케이션 지원을 위해 USB, LAN 또는 GPIB 인터페이스를 사용하십시오.

DAQ970A/DAQ973A는 원격 위치에 설치하고 네트워크 연결의 웹 인터페이스를 통해 액세스하거나 기기 구성 및 측정 데이터 결과를 USB 플래시 드라이브에 복사하여 USB 포트를 통해 액세스할 수 있습니다.

번거로움을 줄이고 더 나은 측정

대부분의 데이터 로거 또는 플러그인 데이터 수집 보드에서 얻을 수 있는 평범한 측정 성능을 참는 데 지치셨나요?

DAQ970A/DAQ973A는 6½ 자릿수 분해능과 0.003% 기본 1년 dcV 정확도를 제공합니다.

DAQ970A/DAQ973A는 14개의 서로 다른 입력 신호를 측정하고 변환합니다.

• 열전대, RTD 및 서미스터의 온도

• DC 및 AC 전압

• 2선 및 4선 저항

• 빈도 및 기간

• 정전 용량 및 다이오드

• 부담

또한 각 채널을 독립적으로 구성할 수 있습니다.

이는 DCV용 채널 1, K형 열전대용 채널 2, 4선 RTD 측정용 채널 3과 13을 모두 동일한 모듈에서 단일 스캔으로 구성할 수 있음을 의미합니다.

맞춤형 선형 변환의 경우 모든 채널에서 Mx+B 스케일링 기능을 사용하십시오.

측정 단위를 식별하기 위해 RPM 또는 PSI와 같은 맞춤형 엔지니어링 라벨을 표시할 수도 있습니다.

다양한 알람

알람은 채널별로도 제공됩니다. 상한, 하한 또는 둘 다를 입력합니다. DAQ970A/DAQ973A는 각 판독값을 해당 한계와 비교하고 범위를 벗어난 측정값에 플래그를 지정합니다.

4개의 TTL 알람 출력 중 하나를 입력 채널에 할당하여 PC를 연결하지 않고도 외부 알람 조명, 사이렌을 트리거하거나 TTL 펄스를 제어 시스템에 보낼 수 있습니다.

스캔이 간편해졌습니다

DAQ970A/DAQ973A는 구성된 모든 입력(키사이트 다기능 모듈의 디지털 입력 포함)을 포함하는 스캔 목록을 채널 번호별로 오름차순으로 자동으로 작성합니다.

특정 간격으로 자동 스캔을 위한 DAQ970A/DAQ973A 내부 타이머를 설정하거나, 전면 패널 버튼을 수동으로 누르거나, 소프트웨어 명령이나 외부 TTL 트리거 펄스를 전송하여 스캔 속도를 조정할 수 있습니다.

모든 입력 모니터링

특수 디스플레이 모드는 선택한 입력 채널을 모니터링하여 검색 중에도 새로운 판독값으로 디스플레이를 지속적으로 업데이트합니다.

또는 LAN이 내장된 DAQ970A/DAQ973A를 사용하는 경우 그래픽 웹 인터페이스를 사용하여 네트워크를 통해 채널을 모니터링할 수 있습니다.

이는 주요 입력을 주시하거나 테스트 전에 시스템 문제를 해결하는 데 유용합니다.

비휘발성 메모리와 USB 플래시 드라이브로 편리함과 휴대성을 더했습니다.

모든 판독값은 자동으로 타임스탬프가 찍혀 비휘발성 1백만 판독 메모리에 저장됩니다.

이는 일주일치 이상의 데이터를 보관할 수 있는 충분한 메모리입니다(5분마다 20개 채널 스캔).

비휘발성 메모리는 전원이 꺼진 후에도 데이터를 유지하므로 DAQ970A/DAQ973A를 사용하여 나중에 PC에 업로드하기 위해 원격 위치에서 데이터를 수집할 수 있습니다.

아니면 심지어 필요한 경우 메모리가 더 많으면 DAQ970A/DAQ973A USB 포트를 사용하여 데이터를 USB 플래시 드라이브에 직접 기록하거나 컴퓨터에 연결하지 않고도 읽기 메모리에서 데이터를 복사할 수 있습니다.

자동화된 테스트를 위한 강력하고 유연한 데이터 수집 시스템

DAQ970A/DAQ973A는 키사이트 데이터 수집 시스템에서 기대하는 분해능, 정확성, 반복성 및 속도를 제공합니다.

다양한 애플리케이션에 맞게 확장하고 변경할 수 있는 유연한 모듈형 형식으로 신호 라우팅 및 제어 기능과 함께 필요한 측정 기능을 제공합니다.

강력한 측정

내부 6½ 자리 DMM은 세계 최고 수준의 독립형 DMM의 성능과 성능을 DAQ970A/DAQ973A에 제공하지만 비용과 공간은 매우 저렴합니다.

이는 사용 가능한 최고의 벤치 DMM만큼 정확합니다. 기본 1년 dcV 정확도 0.003%, 기본 1년 acV 정확도 0.05%, 기본 1년 저항 정확도 0.004%입니다.

당사의 특허 받은 A-D 기술은 22비트의 실제 분해능과 함께 놀라운 선형성(판독값 2ppm + 범위 1ppm)을 제공합니다.

그리고 통합 A/D이기 때문에 뛰어난 노이즈 제거 기능도 제공합니다. 이는 노이즈가 있는 샘플링 A/D와는 상당히 다른 변화입니다.

더 이상 원하는 실제 데이터를 보기 위해 많은 샘플을 평균화할 필요가 없습니다.

그리고 높은 스캔 속도가 필요한 경우 DAQ970A/DAQ973A는 최대 450ch/s의 속도로 완전히 변환된 측정값을 제공할 수 있습니다.

DMM의 입력 섹션은 DAQ970A/DAQ973A 접지 참조 회로 및 컴퓨터 인터페이스로부터 광학적으로 절연 및 차폐되어 최대 300V의 입력 절연을 제공합니다.

이는 긴 배선 및 플로팅 측정 소스와 관련된 접지 루프 및 공통 모드 전압 오류를 줄이는 데 중요합니다.

유연한 기능

DMM은 슬롯 중 하나가 아닌 섀시 내부에 설치되므로 메인프레임 슬롯 3개를 모두 스위치 및 제어 모듈용으로 사용할 수 있습니다.

8개의 서로 다른 모듈 중에서 선택하여 현재 필요한 정확한 기능을 얻을 수 있으며 향후 확장을 위한 유연성도 제공됩니다.

내부 DMM은 14가지 유형의 입력을 쉽고 저렴하게 측정할 수 있는 유연성을 제공합니다. 내장된 신호 컨디셔닝 및 변환 루틴은 원시 입력을 실제 정보로 직접 변환합니다.

각 측정 채널은 독립적으로 구성 가능하므로 인접 채널에서도 다양한 측정 기능, 스케일 팩터 및 경보 한계를 설정할 수 있습니다.

오프셋 보상, 가변 통합 시간, 지연과 같은 고급 측정 기능도 채널별로 선택할 수 있습니다.

소프트웨어 드라이버

수개월에 걸친 테스트 시스템 소프트웨어 개발 시간을 낭비할 필요가 없습니다.

DAQ970A/DAQ973A 및 SCPI 프로그래밍 언어에서 (C, C#, Visual Basic, Visual Studio), LAN, USB 및 GPIB를 지원하는 소프트웨어 드라이버를 사용하면 통합이 더욱 쉬워집니다.

필요한 기능

우리는 더 적은 수의 모듈로 광범위한 스위칭 및 신호 라우팅 요구 사항을 충족하기 위해 DAQ970A/DAQ973A용 모듈을 정의하고 설계하는 데 많은 노력을 기울였습니다.

결과? 주문이 단순화되고 구성이 쉬워졌습니다. 그리고 그 과정에서 성능과 밀도가 향상되었습니다.

DAQ970A/DAQ973A 모듈은 마이크로볼트에서 300V, DC에서 2GHz로 전환할 수 있습니다.

프레임당 최대 120개의 단일 종단 채널 또는 96개의 매트릭스 교차점 밀도를 제공합니다.

또한 아날로그 출력, 개방형 컬렉터 디지털 출력, 고전력 장치 제어를 위한 절연형 Form-C 릴레이와 같은 간단한 제어 기능을 사용할 수 있습니다.

간편한 스캔

DAQ970A/DAQ973A는 외부 장비로 쉽게 스캔할 수 있습니다. 활성화된 모든 저주파 멀티플렉서 입력을 포함하는 스캔 목록을 작성합니다.

스캔은 외부 채널 고급 입력 또는 전면 패널 단계 키를 사용하여 제어됩니다.

회사 네트워크에 연결

LAN 인터페이스를 사용하면 장비를 회사 네트워크에 쉽게 연결하여 측정 데이터를 중앙 데이터베이스에 수집하고 장비 설정에 원격으로 액세스하거나 네트워크 어디에서나 측정 데이터를 모니터링할 수 있습니다.

키사이트 품질

우리는 하드웨어 오류 및 예정되지 않은 유지 관리로 인해 장비 가동 중단 시간을 감당할 수 없다는 것을 알고 있습니다.

이것이 바로 우리 엔지니어들이 DAQ970A/DAQ973A에 신뢰성을 설계한 이유입니다.

견고한 인클로저, 전체적으로 최첨단 표면 실장 구조, 부품 수 감소, 제품의 모든 측면에 대한 엄격하고 철저한 테스트입니다.

릴레이 유지보수에서 추측을 배제하세요

DAQ970A/DAQ973A는 독점 릴레이 유지 관리 시스템을 사용하여 릴레이 수명 종료를 예측하고 비용이 많이 드는 생산 라인 가동 중지 시간을 방지하는 데 도움을 줍니다.

모든 개별 스위치 폐쇄를 자동으로 계산하여 각 모듈의 비휘발성 메모리에 저장합니다.

개별 채널의 총 주기 수를 쿼리하여 유지 관리를 예약하고 불규칙한 수명 종료 오류를 방지할 수 있습니다.

플러그인 모듈을 사용하여 키사이트 DAQ970A/DAQ973A를 맞춤화하세요

다양한 플러그인 모듈을 통해 선택할 수 있는 고품질 측정, 스위칭 및 제어 기능을 제공합니다.

모듈에는 저주파 및 RF 멀티플렉서, 매트릭스 스위치, 범용 스위치, 다기능 모듈 및 디지털 입력/출력, 아날로그 출력 및 토털라이저 기능을 포함하는 디지타이저 모듈이 포함됩니다.

지금 당장 필요한 기능을 얻기 위해 모듈을 혼합하고 일치시킬 수 있으며 나중에 애플리케이션이 성장함에 따라 더 많은 채널을 변경하거나 추가할 수 있습니다.

DAQ970A/DAQ973A용 모듈은 테스트를 더 쉽고 빠르며 안정적으로 수행할 수 있도록 설계되었습니다. 방법은 다음과 같습니다.

더 높은 처리량

우리의 고유한 아키텍처는 각 모듈에 고성능 마이크로프로세서를 통합하여 메인프레임 프로세서의 부담을 덜어주고 백플레인 통신을 최소화하여 더 빠른 처리량을 제공합니다.

더 적은 공간에 더 많은 채널 표면 실장 구조와 고도로 통합된 설계로 릴레이 드라이브 및 인터페이스 회로에 필요한 공간이 최소화됩니다.

고밀도 온모듈 커넥터는 일반적으로 터미널 블록에 필요한 보드 및 커넥터 공간을 모두 절약합니다.

우리는 최신 기술을 사용하여 남은 보드 공간을 최대한 활용하여 많은 데이터 수집 시스템 터미널 블록에서 사용하는 것과 거의 동일한 공간에 최대 40개의 단일 종단 채널을 제공합니다.

편리한 연결

온모듈 나사 터미널 커넥터를 사용하면 배선이 더욱 편리해집니다. 내장된 스트레인 릴리프 케이블 라우팅 및 케이블 타이 포인트는 우발적인 잡아당김으로부터 배선을 안전하게 보호합니다.

내부 아날로그 버스는 외부 연결 없이 저주파 멀티플렉서의 신호를 내부 DMM으로 직접 라우팅합니다.

키사이트 BenchVue DAQ 소프트웨어로 데이터 수집 및 분석을 단순화하세요

(이제 DAQ970A/DAQ973A 구매에 포함됨)

PC 기반 데이터 로깅 기능을 원하지만 프로그래밍에 몇 시간을 소비하고 싶지 않으십니까? BenchVue DAQ 소프트웨어가 답입니다.

이 Windows 기반 애플리케이션은 측정값을 수집하고 분석하기 위해 PC를 사용하는 것이 간편하도록 설계되었습니다.

이를 사용하여 테스트를 설정하고, 측정 데이터를 수집 및 보관하고, 들어오는 측정의 실시간 표시 및 분석을 수행합니다.

친숙한 스프레드시트 환경을 통해 테스트를 쉽게 구성하고 제어할 수 있습니다.

그리고 풍부하고 다채로운 그래픽 세트는 포인트 앤 클릭만으로 데이터를 분석하고 표시할 수 있는 다양한 옵션을 제공합니다.

쉬움. 스트립 차트, 히스토그램, 막대 및 분산형 차트, 개별 채널 결과 등을 사용하여 여러 그래픽을 설정합니다.

물론 BenchVue DAQ를 사용하면 추가 분석을 위해 또는 프레젠테이션 및 보고서에 포함하기 위해 데이터를 다른 애플리케이션으로 쉽게 이동할 수 있습니다.

DAQM909A 디지타이저와 함께 사용하면 다음과 같은 고급 측정 기능에 액세스할 수 있습니다.

• 주파수 영역 측정: FFT, THD, THD+N, SINAD

• 주파수 도메인 차트 샘플 크기 최대 1M 샘플

• 시간 영역 오실로스코프와 유사한 측정

• 시간 영역 차트 샘플 크기 최대 50M 샘플

데이터 로깅 기능 체크리스트

• 1~120개 채널의 아날로그 입력

• 측정에는 DC 볼트, AC 볼트, 열전대, 서미스터 및 RTD 온도 측정, 2선 및 4선 옴, DC 전류, AC 전류, 주파수, 주기 및 정전 용량이 포함됩니다.

• 6½ 자리(22비트) 분해능

• 50,000회 판독/초 판독 속도

• 타임스탬프를 포함한 100만 개의 판독 비휘발성 메모리

• 각 채널에서 스케일링 및 알람 사용 가능

• 독립형 구성, 문제 해결 및 데이터 보기를 위한 모든 기능을 갖춘 전면 패널

• 5가지 완전한 기기 상태를 위한 비휘발성 스토리지

• 원격 데이터 로깅 애플리케이션을 지원하는 내장형 LAN 또는 USB 인터페이스

• 구성 및 데이터 분석을 위한 BenchVue DAQ 소프트웨어 포함

ATE 기능 체크리스트

• 6½ 자리(22비트) 내부 DMM 0.003% 기본 1년 dcV 정확도를 갖춘 3슬롯 카드 케이지; 0.05% acV 정확도

• 3½” 높이, 하프랙 장비에서 최대 120개의 단일 종단 측정 또는 96개의 매트릭스 교차점

• 9개의 스위치 및 제어 모듈에는 저주파 및 RF 멀티플렉서, 4채널 디지타이저, 매트릭스 및 작동 스위치, 디지털 입력 및 출력, 아날로그 출력 및 이벤트 기록이 포함됩니다.

• 최대 450ch/s의 스캔 속도

• 테스트 개발 속도를 높이고 테스트를 원격으로 모니터링하는 BenchVue 소프트웨어 및 그래픽 웹 인터페이스

• 시스템 유지보수를 위한 릴레이 유지보수 기능

내장된 신호 컨디셔닝으로 더 나은 측정을 얻으세요

키사이트 DAQ970A/DAQ973A 아키텍처는 dcV 이외의 기능을 처리하기 위해 외부 또는 플러그인 신호 컨디셔닝 모듈을 사용하는 다른 데이터 수집 솔루션에 비해 이점을 제공합니다.

• 외부 배선을 최소화하고 그에 따른 소음 및 오류가 시스템에 유입될 가능성을 최소화합니다.

• 불필요한 케이블, 브레이크아웃 박스 및 신호 조절 요소를 제거하여 숨겨진 비용과 전체 시스템 비용을 줄입니다.

• 더 적은 수의 연결과 구성 요소로 구성을 단순화하여 더 빠르고 쉽게 설정할 수 있습니다.

• 오류 분석에서 추측을 배제합니다.

• 측정 정확도는 모든 시스템 관련 오류를 포함하도록 지정됩니다.

• 상호 연결 횟수와 장애가 발생할 수 있는 부품 수가 적어 신뢰성이 향상됩니다.

스펙 해석 가이드

다음 페이지에는 Keysight DAQ970A/DAQ973A 데이터 수집 시스템과 해당 모듈의 기술 사양이 나열되어 있습니다. 아래 설명과 예시는 이해에 도움이 됩니다.

이 사양을 해석하는 방법:

• 측정 정확도는 판독값의 백분율과 범위의 백분율로 지정됩니다. 여기서 판독값은 실제 측정된 값이고 범위는 전체 범위 값(1.2V, 1.2V, 등)이 아닌 스케일 이름(1V, 10V 등)입니다. 12V 등).

• DMM 측정 정확도에는 모든 스위칭 오류가 포함됩니다. 스위칭 오류는 모듈 사양 섹션에도 별도로 나열됩니다. 온도 측정 정확도에는 ITS-90이 포함됩니다.

변환 오류. 열전대 정확도에는 기준 접점 오류도 포함됩니다.

• 정확도는 24시간, 90일 또는 1년 사양으로 나열됩니다. 이는 장비의 마지막 교정 이후 경과된 시간을 나타냅니다. 교정 주기에 맞는 사양을 사용하십시오. 24시간 사양은 단기 상대 성능을 결정하는 데 유용합니다.

예시 1: 기본 dcV 정확도

다음 측정의 정확도를 계산하십시오. 9V dc 입력 10V dc 범위 1년 정확도 사양 일반 작동 온도(18 - 28°C).

다음 페이지에서 1년 정확도는 판독값의 0.003% + 0.0004% 또는 범위입니다.

이는 다음과 같이 변환됩니다. (0.003/100 x 9V) + (0.0004/100 x 10V) = 310μV

총 정확도: 310μV/9V = 0.0034%

예시 2: 극한 작동 온도

DAQ970A/DAQ973A를 18~28°C 온도 범위 밖에서 사용하는 경우 고려해야 할 추가 온도 드리프트 오류가 있습니다. 예 1과 동일한 조건을 가정하지만 작동 온도는 35°C입니다.

기본 정확도는 다시 판독값의 0.003% + 범위의 0.0004% = 310μV입니다.

이제 DC 전압 사양 표의 10V 온도 계수에 추가 오류(비ACAL)에 대한 작동 범위를 벗어난 각도를 곱합니다.

(0.0005% 판독값 + 0.0001% 범위) /°C x (35 - 28°C)

= (0.0005% 판독값 + 0.0001% 범위) /°C x 7°C

= 0.0035% 판독값 + 0.0007% 범위 = 385μV

그러면 총 오류는 다음과 같습니다. 310μV + 385μV = 695μV 또는 0.0077%

예시 3: 열전대 측정 정확도

DAQ970A/DAQ973A를 사용하면 총 열전대 판독 오류를 쉽게 계산할 수 있습니다. 나열된 측정 정확도를 변환기의 정확도에 추가하기만 하면 됩니다.

스위칭, 변환 및 기준 접점 오류는 이미 측정 사양에 포함되어 있습니다. 이 예에서는 J형 열전대 입력 판독값이 150°C라고 가정합니다.

온도 특성 표에서 총 오류는 다음과 같습니다. 열전대 프로브 정확도 + 1.0°C 프로브 공급업체는 1.1°C 또는 0.4% 중 더 큰 정확도를 지정합니다.

그러면 총 오류는 다음과 같습니다.

1.0°C + 1.1°C = 총 2.1°C 또는 1.4%

예시 4: acV 정확도

acV 기능은 파형에 관계없이 입력 파형의 실제 RMS 값을 측정합니다. 나열된 정확도는 사인파 입력을 가정합니다.

비정현파의 정확도를 조정하려면 나열된 파고율 가산기를 사용하십시오.

이 예에서는 듀티 사이클이 50%이고 주파수가 1kHz인 ± 1V 구형파 입력을 가정합니다.

1V, 1kHz 정현파의 정확도는 판독값 0.05% + 0.02% 범위 = 0.7mV 또는 0.07%입니다.
