에너지 재생을 위한 소스와 부하 간의 원활한 전환

전원 공급과 재생 부하를 통합하여 N35500 시리즈 양방향 전원 공급은 출력과 흡수 전류 사이에서 지속적으로 원활하게 변환하여 전압 또는 전류 오버슈트를 효과적으로 방지할 수 있습니다. 부하 모드에서 N35500 시리즈는 외부 전원을 제공할 뿐만 아니라 전력을 흡수하고 전기 에너지를 그리드로 깨끗하게 반환하여 재생 효율이 최대 93%입니다. 리튬 배터리, UPS, BOBC 및 기타 장비 테스트에 널리 사용됩니다.

PV 셀 시뮬레이션(선택 사항)

정확한 측정, 높은 안정성, 빠른 응답 속도의 특성을 가진 NS91000을 탑재한 N35500 시리즈 DC 전원 공급기는 태양 전지 매트릭스의 IV, PV 곡선을 정확하게 시뮬레이션할 수 있습니다. Vmp, Pmp 및 기타 매개변수를 설정한 후 규정을 준수하는 보고서를 생성할 수 있으며, 이는 PV 인버터의 정적 및 동적 최대 전력 추적 효율을 테스트하는 데 사용되며, 또한 마이크로그리드, 분산형 태양광 및 기타 전력 시스템의 시스템 시뮬레이션 및 핵심 장비 테스트를 지원할 수 있습니다.

배터리 시뮬레이션

N35500 시리즈는 NS81000 배터리 시뮬레이터 소프트웨어를 사용하여 다양한 유형의 배터리 시뮬레이션에 대한 사용자의 요구를 충족하고 테스트 효율성을 개선합니다. NS81000에는 7개의 표준 배터리 모델 라이브러리가 있으며, 사용자는 해당 배터리 유형만 선택하고 기본 용량 및 보호 매개변수를 구성하면 소프트웨어가 해당 유형의 배터리 특성 곡선을 빠르게 생성할 수 있습니다. 또한 2가지 유형의 사용자 정의 배터리 특성 곡선이 있으며, 엔지니어는 배터리 곡선 데이터의 실제 측정을 기반으로 데이터를 소프트웨어로 가져와 시뮬레이션을 수행할 수 있습니다.

비용과 공간 절약을 위한 광범위한 범위, 높은 전력 밀도

N35500 시리즈 DC 전원 공급 장치는 체계적인 방열 설계, 최적화된 장치 선택, 주 회로 토폴로지, 시스템 방열을 채택하여 3U 섀시에서 42kW의 전력 출력을 달성하고 광범위한 출력 설계, 최대 1500V의 전압, 최대 65A의 전류를 채택합니다. 광범위한 범위와 높은 전력 밀도 설계를 갖춘 N35500 시리즈는 다양한 전압/전류 레벨의 제품에 대한 엔지니어의 테스트 적용 시나리오를 충족시키고 실험실 또는 자동화된 테스트 시스템에서 구매 비용과 공간 점유를 크게 줄입니다.

CC&CV우선순위 기능

N35500 시리즈는 전압 제어 우선 순위 또는 전류 제어 루프 우선 순위를 설정하는 기능이 있어 DUT의 특성에 따라 테스트에 최적의 작업 모드를 채택하여 DUT를 더 잘 보호할 수 있습니다.
그림 1과 같이 DC-DC 전원 모듈에 전원을 공급하는 것과 같이 테스트 중에 전압 오버슈트를 줄여야 하는 경우 전압 우선 모드를 사용하여 빠르고 매끄러운 상승 전압을 얻어야 합니다.
그림 2와 같이 테스트 중에 전류 오버슈트를 줄여야 하거나 배터리 충전 시나리오와 같이 측정할 구성 요소가 임피던스가 낮은 경우 전류 우선 모드를 사용하여 빠르고 매끄러운 상승 전류를 얻어야 합니다.

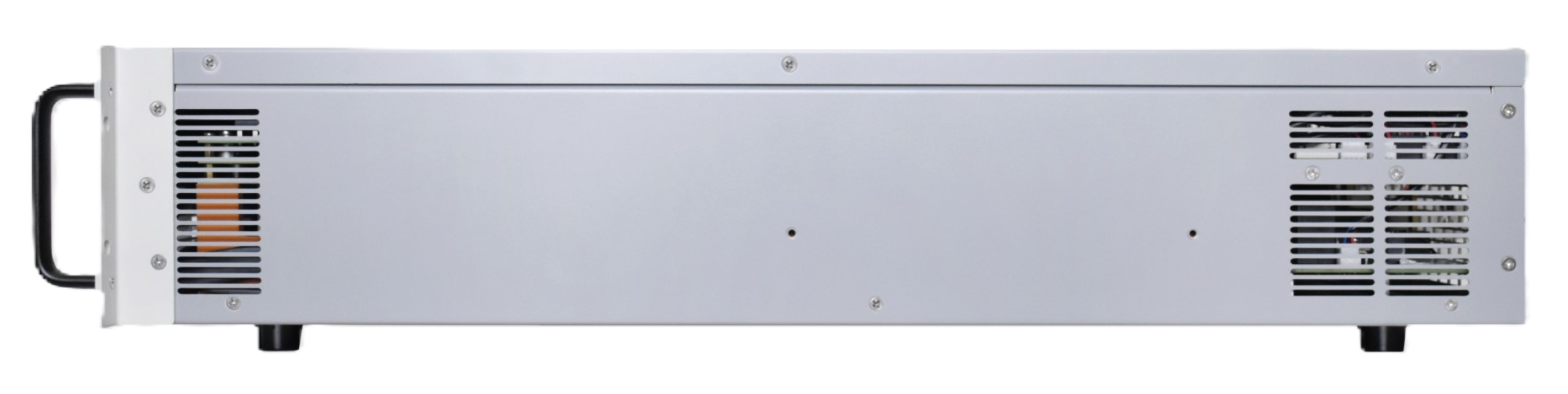

제품 치수
